Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

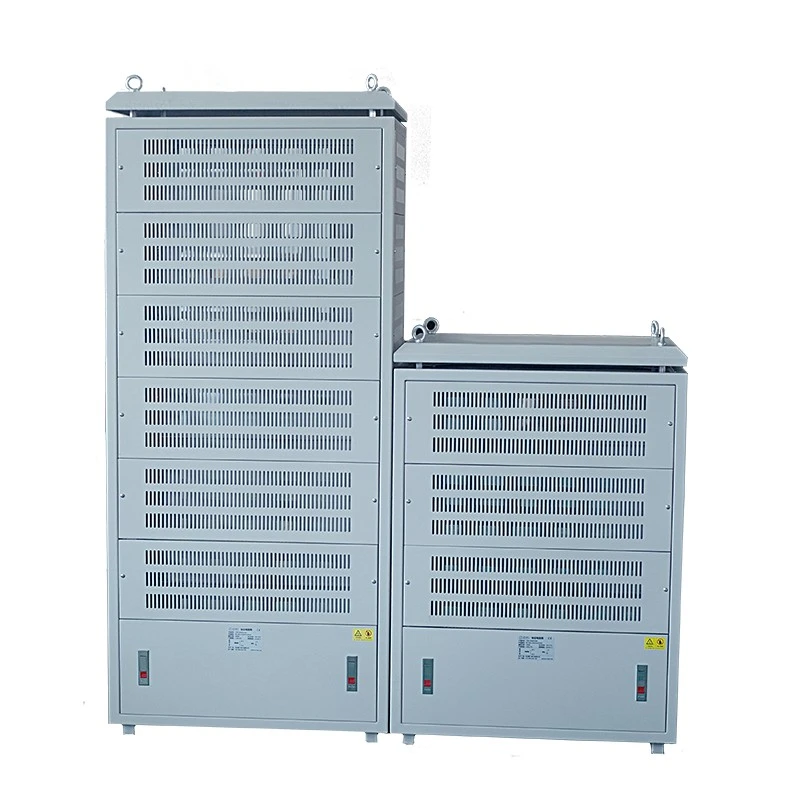

Dufew Electric Gofrated Resistor Cabinet on põrandale paigaldatav suure võimsusega takistikomplekt, mis on mõeldud rakenduste jaoks, mis nõuavad stabiilset ja tõhusat elektrienergia hajumist.
Erinevalt tavalistest takistikarpidest on kapil modulaarne mitmekihiline struktuur, kus mitu gofreeritud takistiüksust on ühendatud roostevabast terasest juhtivate vardade ja vasest siinide kaudu. See disain parandab võimsuse laiendamise võimet, soojusjaotust, hoolduse tõhusust ja töökindlust.
Takisti kapp toetab:
- Nimivõimsus: 20KW-500KW
- Tööpinge: ≤3000V
- Takistuse vahemik: 0,01Ω-1KΩ
- Kohandatud takistuse väärtused ja kapi konfiguratsioonid
- Loomuliku jahutuse või sundõhkjahutuse võimalused
Gofreeritud takistikapp on mõeldud tööstuslikele pidurisüsteemidele, mis nõuavad suure võimsusega energia neeldumist ja stabiilset tööd nõudlikes töötingimustes. Nimetatud võimsusega 20KW kuni 500KW sobib see kesk- ja kõrgepinge invertersüsteemidele, sagedastele pidurdustsüklitele ja suure energiatarbega tühjendusrakendustele.
Tugevdatud vasest siiniühendus parandab voolu kandevõimet, vähendades samal ajal elektrikadusid töötamise ajal, aidates säilitada usaldusväärset jõudlust rasketes keskkondades, nagu näiteks kraanatõstesüsteemid, sadamate teisaldusseadmed, kaevandusmasinad, terase tootmisliinid ja suured mootoriajamid.
Dufew Electric kasutab süsteemi töökindluse parandamiseks ja hoolduse lihtsustamiseks modulaarset mitmekihilist struktuuri. Iga takistikiht on konstrueeritud sõltumatute elektriühenduste, spetsiaalsete õhuvoolukanalite ja individuaalse rikkeisolatsiooni võimalusega, mis võimaldab tehnikutel kontrollida või asendada konkreetseid sektsioone, ilma et see mõjutaks kogu süsteemi.
Modulaarne disain pakub ka paindlikke võimsuse laiendamise võimalusi, võimaldades takisti konfiguratsiooni reguleerida vastavalt erinevatele võimsusnõuetele, pidurdustsüklitele ja tulevastele süsteemiuuendustele. Võrreldes traditsiooniliste takistikarpidega aitab see struktuur vähendada hoolduse seisakuid ja parandada seadmete kättesaadavust.
Gofreeritud takistielement kasutab optimeeritud mähisstruktuuri, et vähendada parasiit-induktiivsust ja parandada dünaamilist reaktsiooni suure kiirusega pidurdamise ajal. See konstruktsioon aitab minimeerida elektromagnetilisi häireid, vähendada pinge hüppeid ja pakkuda tasakaalustatumat voolujaotust inverteripõhistele ajamisüsteemidele.
With improved electrical stability, the low-inductance structure is suitable for variable frequency drives, regenerative braking systems, and high-power motor control applications where fast energy absorption and reliable protection are required.
Suure võimsusega takistisüsteemid tekitavad energia tühjenemise ajal märkimisväärselt soojust, mis muudab tõhusa soojusjuhtimise pideva töö jaoks hädavajalikuks. Dufew Electric optimeerib kapi õhuvoolukanaleid ja soojuse hajumise struktuure, et säilitada stabiilne temperatuur pikaajaliste pidurdustsüklite ajal.
Jahutussüsteemi saab konfigureerida loomuliku ventilatsiooniga, sundõhkjahutusega tööstuslike ventilaatorite abil või kohandatud jahutuslahendustega vastavalt töötsüklile ja paigaldustingimustele. Suured ventilatsioonikanalid, ühtlane soojusjaotus ja valikulised tolmukaitsekonstruktsioonid aitavad vähendada kohalikke ülekuumenemisriske ja parandavad pikaajalist töökindlust.
Gofreeritud takistikapp koosneb peamiselt:
| Komponent | Funktsioon |
|---|---|
| Gofreeritud traadi haavatakisti | Muudab elektrienergia soojusenergiaks |
| Roostevabast terasest juhtiv varras | Pakub mehaanilist tuge ja elektriühendust |
| Vasest siiniriba | Tagab suure voolu ülekande |
| Kapi korpus | Pakub kaitse- ja paigaldusstruktuuri |
| Jahutussüsteem | Eemaldab töö käigus tekkiva soojuse |
| Temperatuurikaitse seade | Hoiab ära ülekuumenemise kahjustused |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Gofreeritud takisti kapp |
| Nimivõimsus | 20KW-500KW |
| Tööpinge | ≤3000V |
| Vastupidavuse vahemik | 0,01Ω-1KΩ |
| Vastupidavuse täpsus | ±3%, ±5%, ±10% |
| Kaitseaste | IP20 / IP23 Valikuline |
| Temperatuuri koefitsient | ≤300 ppm/℃ |
| Leegiaeglustav klass | UL 94V-2 |
| Standardne | GB-5792 |
| Jahutusmeetod | Looduslik jahutus / sundõhujahutus |
Näide: CRC 100KW 2,7R J
| Kood | Kirjeldus |
|---|---|
| CRC | Gofreeritud takisti kapp |
| 100 kW | Nimivõimsus |
| 2,7R | Nimetatud takistus |
| J | Resistentsuse tolerants (K=±10%, J=±5%, H=±3%) |
| Jõudluselement | Katse seisukord | Nõue |
|---|---|---|
| Dielektriline tugevus | 2500VAC / 50Hz / 60S | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10 korda nimivõimsus / 5S | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | 10S tühjendus, 90S intervalltsükkel | >9000h |
| Niiske kuumuse test | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperatuuri tsükkel | -55 ℃ / 55 ℃ / 155 ℃ | Ebatavalisi kahjustusi pole |
| Jõudluselement | Katse seisukord | Nõue |
|---|---|---|
| Terminali tugevus | 45N / 30S | Ei mingit lõtvust ega kahjustusi |
| Vibratsioonikindlus | 5-200Hz, 1g | Konstruktsioonikahjustusi pole |
| Joote kuumakindlus | 350±5℃ / 3S | Ebanormaalset muutust pole |
| Jootetavus | 235±5℃ / 5S | Katvus >95% |
Sobiva piduritakisti lahenduse valimine eeldab elektriliste parameetrite, pidurdustingimuste ja paigaldusnõuete põhjalikku hindamist. Dufew Electric analüüsib tegelikku rakenduskeskkonda, et soovitada sobivat takisti konfiguratsiooni, mis vastab süsteemi jõudlusnõuetele.
The resistor configuration should be selected according to key drive system parameters, including motor power rating, inverter model, DC bus voltage, and rated current. Need tegurid määravad kindlaks vajaliku energia neeldumisvõime ja elektrilise ühilduvuse pidurisüsteemiga.
Erinevad rakendused tekitavad erineva pidurdusenergia taseme. Olulised kaalutlused hõlmavad pidurdussagedust, pidurdamise kestust, aeglustamisel tekkivat energiat ja töötsükli nõudeid. Sagedase kiirenduse ja aeglustusega rakendused nõuavad tavaliselt suuremat soojusvõimsust ja usaldusväärsemat jahutust.
Takistuse väärtus peab vastama inverteri spetsifikatsioonidele, nõutavale pidurdusmomendile ja maksimaalsele lubatud voolule, et tagada tõhus energia hajumine, ilma et see mõjutaks süsteemi kaitsefunktsioone.
Paigaldustingimused mõjutavad otseselt kapi struktuuri ja jahutuskonstruktsiooni. Factors such as indoor or outdoor installation, ambient temperature, ventilation conditions, and protection requirements should be considered during selection.
Nende rakendusparameetrite põhjal pakub Dufew Electric kohandatud tehnilist tuge, et aidata klientidel valida erinevate tööstuslike pidurisüsteemide jaoks sobivad takistikonfiguratsioonid.
Dufew elektriline gofreeritud takistikapp on mõeldud tööstuslikeks rakendusteks, mis nõuavad usaldusväärset energia neeldumist ja stabiilset pidurdustõhusust. Seda kasutatakse tavaliselt kesk- ja kõrgepinge invertersüsteemides, kraanates ja tõsteseadmetes, liftides, valtsimistehastes, kaevandusmasinates, sadamakäitlussüsteemides, lintkonveierites, mootorite testimisplatvormides ja muudes tööstuslikes energiahaldusrakendustes.
| Võrdlus | Gofreeritud takisti kapp | Tavaline takistikarp |
|---|---|---|
| Võimsusvõimsus | Kuni 500KW | Tavaliselt madalam võimsusvahemik |
| Pingevõime | Kuni 3000V | Peamiselt madalpingerakendused |
| Struktuur | Modulaarne mitmekihiline disain | Üks integreeritud struktuur |
| Hooldus | Üksiku mooduli vahetus | Seadme täielik hooldus |
| Jahutus | Optimeeritud õhuvoolu disain | Piiratud soojuse hajumine |
| Rakendus | Rasked tööstussüsteemid | Väikesed ja keskmised seadmed |
Professionaalne jõuelektroonika tootmisvõimalus
Dufew Electric on spetsialiseerunud tööstuslikele toitetakistitele, pidurisüsteemidele, reaktoritele, trafodele ja võimsusjuhtimislahendustele.
Professionaalsete tootmisprotsesside ja elektriliste testimisvõimalustega Dufew Electric pakub ülemaailmsetele tööstusklientidele usaldusväärseid takistikappide lahendusi.
Dufew Electric pakub professionaalseid pakkimis- ja transpordilahendusi gofreeritud takistikappide toodetele.
Iga kapp on turvaliselt pakitud ekspordistandarditele vastavate puitkarpide, tugevdatud kinnituskonstruktsioonide ja niiskuskaitsematerjalidega, et tagada ohutu kohaletoimetamine pikamaatranspordi ajal.
Saadaolevate saatmisviiside hulka kuuluvad:
- Merevedu: sobib suurte rahvusvaheliste tellimuste ja raskete tööstusseadmete jaoks.
- Maismaatransport: saadaval siseriiklikuks kohaletoimetamiseks ja tehasest kohaletoimetamiseks.
- Raudteetransport: sobib piiriüleseks tööstusseadmete veoks.
- Lennutransport: saadaval kiireloomuliste väikesemahuliste või asendustellimuste jaoks.
Enne saatmist kontrollitakse iga gofreeritud takistikappi, pakitakse turvaliselt ja valmistatakse ette vastavalt rahvusvahelistele transpordinõuetele.
Dufew Electric keskendub tööstuslikele takistitele, pidurisüsteemidele, reaktoritele, trafodele ja võimsuse juhtimise lahendustele.
Vastupidavuse väärtusi, võimsust, kapi konstruktsioone ja paigaldusnõudeid saab kohandada vastavalt projekti vajadustele.
Range materjalivalik, tootmiskontroll ja testimisprotseduurid tagavad stabiilse töö karmides tööstuskeskkondades.
Dufew Electric toetab professionaalse tehnilise teeninduse ja tarnetoega OEM-kliente, turustajaid ja tööstuskasutajaid kogu maailmas.
Dufew Electric järgib rangeid kvaliteedikontrolli protseduure kogu tootmisprotsessi vältel, sealhulgas materjali kontrollimine, elektriline testimine ja lõpptoote kontroll.
Meie gofreeritud takistikappi tooteid toetavad:
- ISO 9001 kvaliteedijuhtimissüsteemi sertifikaat
- CE sertifikaat
- Tootetesti aruanded
- Elektriliste toimivuskatsete protokollid
Need sertifikaadid ja kvaliteedidokumendid tagavad ülemaailmsete tööstuslike rakenduste usaldusväärse jõudluse, ohutuse ja vastavuse.
Seda toodet kasutatakse peamiselt suure võimsusega energia hajutamiseks tööstuslikes pidurisüsteemides, inverterirakendustes ja mootoriajamiseadmetes. See neelab mootori aeglustamisel tekkivat regeneratiivset energiat, et kaitsta jõuelektroonilisi süsteeme ülepingeprobleemide eest.
Dufew Electric pakub kohandatud lahendusi võimsusega 20KW kuni 500KW vastavalt erinevatele tööstusliku rakenduse nõuetele, sealhulgas pidurdussagedusele, energia neeldumisvajadustele ja töötingimustele.
Jah. Dufew Electric saab kohandada takistuse väärtusi, võimsust, kapi mõõtmeid, jahutusmeetodeid ja paigaldusstruktuure vastavalt konkreetsetele tehnilistele nõuetele.
Seda kasutatakse laialdaselt kraanates, liftides, kaevandusseadmetes, valtstehastes, sadamaseadmetes, konveierites ja muudes raskeveokite tööstussüsteemides, mis nõuavad usaldusväärset energia neeldumist.
Dufew Electric rakendab madala induktiivsusega takisti konstruktsiooni, vasest siiniühendusi, temperatuurikaitsesüsteeme ja rangeid kvaliteedikontrolli protseduure, et säilitada stabiilne jõudlus pikaajalise töö ajal.
Jah. Dufew Electric pakub kohandatud jõuelektroonikalahendusi OEM-klientidele, -turustajatele ja tööstuskasutajatele kogu maailmas, sealhulgas tehnilist tuge ja projektikommunikatsiooni.
Jahutuskonstruktsiooni saab konfigureerida loodusliku ventilatsiooniga või sundõhkjahutusega, kasutades tööstuslikke ventilaatoreid vastavalt soojuse tekkele, töötsüklile ja paigalduskeskkonnale.
