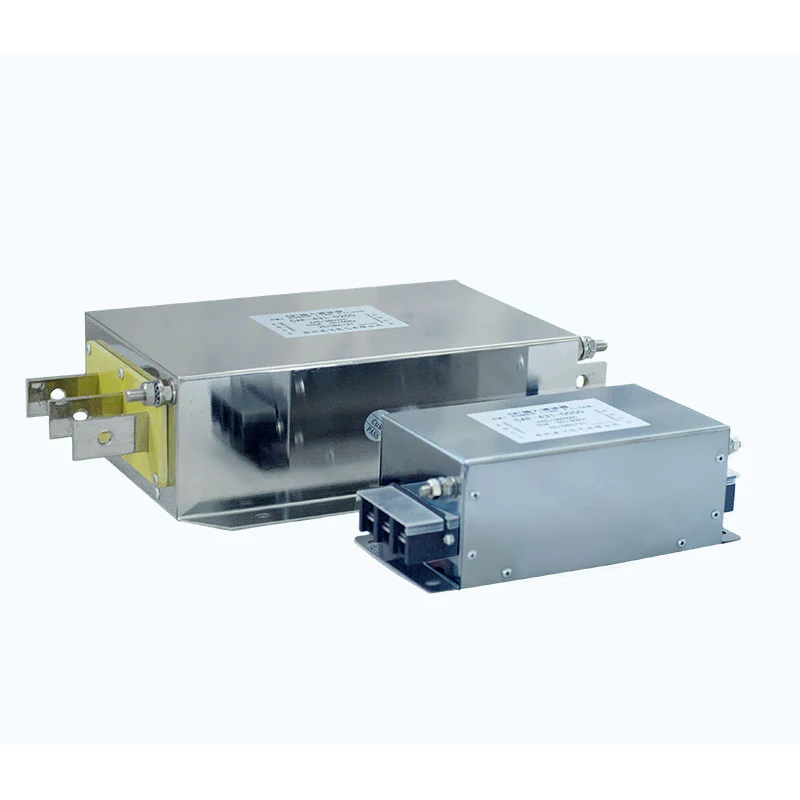

Toiteallika filter

Toiteallika filter on paigaldatud sissetuleva toiteallika ja seadme toitesisendi vahele. Selle põhieesmärk on juhtida elektriliini kaudu levivaid elektromagnetilisi häireid (EMI).

Toiteelektroonilised seadmed, nagu inverterid, servoajamid ja lülitustoiteallikad, võivad lülitamise ajal tekitada kõrgsageduslikku müra. Ka välised elektriseadmed ja elektrivõrk võivad samasse toiteliini põhjustada soovimatuid kõrgsagedushäireid.

Filter tagab nendele soovimatutele kõrgsageduskomponentidele impedantsi, võimaldades samal ajal tavalise toiteallika läbimist.

See on loodud töötama mõlemas suunas:

- Vähendage seadmete tekitatud ja elektrivõrku suunatavaid kõrgsageduslikke häireid

- Vähendage väliseid raadiosageduslikke ja elektrilisi häireid, mis toiteliini kaudu seadmesse sisenevad

- Vähendage tavarežiimi ja diferentsiaalrežiimi häireid

- Vähendage kõrvuti asetsevate elektroonikaseadmete häirete võimalust

Seetõttu kasutatakse filtrit seadme EMI/EMC juhtimis- ja elektriliini häirete summutamise süsteemi osana.

Filtri ahel ja tööpõhimõte

Filter kasutab madalpääsfiltrivõrgu moodustamiseks tavarežiimi drosselite, X kondensaatorite, Y kondensaatorite ja takistuskomponentide kombinatsiooni.

Ühisrežiimi õhuklapp

Ühisrežiimi drossel on tavarežiimi kõrgsagedusmüra suhtes kõrge takistusega, võimaldades samal ajal normaalsel toitevoolul läbida.

X kondensaator

X kondensaator on ühendatud üle toitejuhtmete ja tagab tee diferentsiaalrežiimi kõrgsageduslikule mürale.

Y Kondensaator

Y-kondensaatorid tagavad kontrollitud tee toitejuhtmete ja maanduse või šassii võrdlusaluse vahel asjakohaste ühisrežiimi häirete jaoks.

Takisti

Sõltuvalt vooluahela konfiguratsioonist saab kondensaatori tühjenemiseks ja ahela summutamiseks kasutada takistuslikke komponente.

Kombineeritud vooluahel tagab ühisrežiimi ja diferentsiaalrežiimi häirete summutamise määratud sagedusvahemikus.

Üheastmeline ja kaheastmeline filtreerimine

Filtris võib kasutada kas ühe- või kaheastmelist struktuuri.

Üheastmeline filtreerimine sobib rakendustele, kus häirete taset saab juhtida ühe filtreerimissektsiooniga ja paigaldusruum on piiratud.

Kaheastmeline filtreerimine annab lisasummutuse, kui seadmed töötavad nõudlikumas elektromagnetilises keskkonnas.

Sobiv konfiguratsioon tuleks määrata vastavalt seadmetele, häirete omadustele, nõutavale sumbumisele ja paigaldustingimustele.

Elektrilised spetsifikatsioonid

Järgmised spetsifikatsioonid kehtivad vastava tootekonfiguratsiooni kohta. Erinevatel Dufew Electric filtrite seeriatel võivad olla erinevad pinge- ja vooluvahemikud.

* Kaasasolevas tehnilises teabes on liini-maa dielektrilise tugevuse jaoks loetletud ka 2500 VDC / 60 s. Kohaldatav väärtus tuleks kinnitada valitud mudeli lõplikust spetsifikatsioonist.

Mudeli identifitseerimine

Tüüpiline mudelitähis on: CAF-4 3 1-0010

Enne tellimist tuleb mudeli tähistust kontrollida kehtiva toote spetsifikatsiooni ja nimesildiga.

Põhifunktsioonid

Ühisrežiimi ja diferentsiaalrežiimi summutus

Filtriahel käsitleb nii tavarežiimis kui ka diferentsiaalrežiimis kõrgsageduslikke häireid, võimaldades seda kasutada seal, kus võib esineda erinevat tüüpi juhtivaid EMI-sid.

Kahesuunaline häirete juhtimine

Filter võib vähendada ühendatud seadmete tekitatud ja toitevõrku suunatavaid häireid, piirates samal ajal ka väliseid kõrgsageduslikke häireid toiteühenduse kaudu.

5 kHz--30 MHz filtreerimisvahemik

Määratud filtreerimisvahemik hõlmab kõrgsageduslikke häireid, mis on seotud lülitusjõuelektroonika ja muude elektroonikaseadmetega.

Ühe- või kaheastmeline konfiguratsioon

Filtreerimisstruktuuri saab valida vastavalt häirete tasemele ja paigaldusnõuetele.

Kompaktne struktuur

Integreeritud konstruktsioon sobib paigaldamiseks juhtkappide ja elektrikilpide sisse, kus paigaldusruum on piiratud.

Tüüpilised rakendused

Filter on mõeldud ühefaasiliste elektrielektroonikaseadmete jaoks, kus on vaja juhtida elektrilist elektromagnetilist signaali. Seda saab kasutada ühefaasilistes inverterites, servoajamites, lülitustoiteallikates, kontrollerites, tikkimismasinates, graveerimismasinates, tööstuslikes juhtimisseadmetes ja muudes elektroonikaseadmetes, mis on paigaldatud EMI-tundlikesse keskkondadesse.

Filtrit saab kasutada ka elektripaigaldistes, kus samas toitevõrgus töötab mitu elektroonikaseadet ja juhtivad häired võivad mõjutada seadmete tööd või süsteemi jõudlust.

Millal kaaluda toiteallika filtrit?

Filter võib olla asjakohane, kui seadmel ilmnevad häiretega seotud sümptomid, näiteks:

- Ootamatud seisakud

- Vale käivitamine või ebanormaalne töö

- Side- või juhtimishäired

- Liigne elektrimüra

- Toiteliini häired külgnevate seadmete vahel

Nendel sümptomitel võib olla mitu põhjust. Enne filtri valimist tuleks tuvastada probleemi tegelik allikas. Filter ei asenda parandusmeetmeid ülekoormuse, ebaõige maanduse, isolatsioonirikke, seadmete rikete või muude elektriliste probleemide korral.

Toote valik

Filtri valikul tuleks arvesse võtta seadme toitepinget, nimivoolu, töösagedust, ühefaasilist konfiguratsiooni, nõutavat filtreerimisjõudlust, paigaldusmõõtmeid, maandusmeetodit, ümbritseva õhu temperatuuri ja kaitsetaset.

Määratud ühefaasilise konfiguratsiooni korral on filtri soovitatav nimivool ligikaudu 1,2–1,5 korda suurem seadme nimivoolust. Lõplikus valikus tuleks arvesse võtta ka tegelikku koormusvoolu, ülekoormustingimusi, töötemperatuuri ja tootja spetsifikatsioone.

Mudeli valimiseks saavad kliendid esitada seadme mudeli, toitepinge, nimivoolu, töösageduse, ühendusskeemi, paigaldusmõõtmed, häirete sümptomid ja töökeskkonna.

Paigaldusjuhised

Korrektne paigaldamine on eriti oluline kõrgsagedusliku EMI summutamiseks.

1. Kinnitage elektriline reiting

Enne paigaldamist kontrollige seadme pinget ja voolu. Valitud filter peab ühilduma seadme toite ja töövooluga.

2. Kontrollige filtrit

Kontrollige korpust, klemme, kinnituspunkte, identifitseerimissilti ja juhtmestiku märgistusi. Ärge paigaldage kahjustatud seadet.

3. Paigaldage seadme lähedale

Paigaldage filter kaitstud seadme toitesisendile võimalikult lähedale. Kappi paigalduse korral saab filtri paigaldada sobivale metallist kinnituspinnale vastavalt paigaldusnõuetele.

4. Ühendage seeriaviisiliselt

Ühendage filter sissetuleva toiteallika ja seadme sisendi vahel vastavalt kehtivale juhtmestikule. Järgige märgitud sisend- ja väljundklemme, kus on määratletud ühenduse suund.

Maandusklemm peab olema usaldusväärselt ühendatud.

5. Eraldi sisend- ja väljundjuhtmestik

Ärge ühendage filtri sisend- ja väljundjuhtmeid kokku.

Kõrgsageduslikud häired võivad seostuda tihedalt suunatud sisend- ja väljundjuhtmete vahel ning mööduda filtreerimisahelast. Sisend- ja koormapoolne juhtmestik tuleks seetõttu paigutada eraldi ja hoida üksteisest võimalikult kaugel.

Maandusjuhe peab olema paigaldamiseks lühike ja piisavalt madala takistusega.

6. Testige pärast paigaldamist

Pärast juhtmestiku ja maanduse kontrollimist:

1. Kinnitage kõik klemmide ühendused.

2. Kontrollige sisend- ja väljundkaabli eraldatust.

3. Lülitage seadmed sisse.

4. Jälgige tööolekut ja häiretingimusi.

5. Kontrollige, kas algsed häired on vähenenud.

Integreeritud ühefaasiline filter vs eraldi filtriüksused

Kompaktsete ühefaasiliste seadmete puhul võib integreeritud filtrisõlm vähendada paigaldamiseks vajalike komponentide arvu.

EMI tegelik jõudlus sõltub filtri vooluringist, elektritingimustest, maandusest, kaablite marsruudist ja paigalduskvaliteedist. Integreeritud struktuuri ennast ei tohiks käsitleda parema EMI sumbumise garantiina ilma rakendusespetsiifiliste katseandmeteta.

Tootmine ja kvaliteedikontroll

Dufew Electric toodab jõuelektroonika komponente, sealhulgas takisteid, pidurisüsteeme, reaktoreid, filtreid, trafosid ja kohandatud elektrikomponente.

Toiteallika filtrite puhul võib tootmine ja kontroll hõlmata järgmist:

Komponentide ülevaatus → Filtri koost → Elektriline testimine → Lõplik ülevaatus → Pakend

Sõltuvalt toote konfiguratsioonist võib kontroll hõlmata järgmist:

- komponentide spetsifikatsiooni kontrollimine

- Klemmide ja ühenduste kontroll

- Isolatsioonitakistuse testimine

- Dielektrilise tugevuse testimine

- Elektrilise jõudluse testimine

- Mõõtmete kontroll

- Toote lõppkontroll

Kohaldatavad tehnilised andmed ja katsedokumentatsiooni saab esitada vastavalt toote- ja projektinõuetele.

Sertifikaadid ja kvaliteedi tagamine

Dufew Electricul on ISO- ja CE-sertifikaadid, mis toetavad selle kvaliteedijuhtimist ja toodete vastavust.

Kohaldatavad sertifikaadid ja tehnilised dokumendid tuleks kinnitada vastavalt valitud mudelile, toote konfiguratsioonile ja kavandatud turule.

Pakendamine ja kohaletoimetamine

Rahvusvahelisi tellimusi saab korraldada vastavalt toote kogusele, mõõtmetele, sihtkohale ja tarnenõuetele.

Vajadusel võib kasutada merevedu, õhutransporti, kiirsaadetist või kliendi määratud ekspediitorit. Pakend valitakse vastavalt toote struktuurile ja transporditingimustele.

Korduma kippuvad küsimused

K1: Milleks kasutatakse toiteallika filtrit?

See on paigaldatud elektroonikaseadmete toitesisendisse, et summutada elektriliini kaudu levivaid elektromagnetilisi häireid. Tüüpilisteks rakendusteks on ühefaasilised inverterid, servoajamid, lülitustoiteallikad ja kontrollerid.

Q2: Milliseid häireid saab see summutada?

Filter on mõeldud nii tavarežiimi kui ka diferentsiaalrežiimi kõrgsageduslike häirete kõrvaldamiseks. Määratud filtreerimisvahemik on kohaldatava konfiguratsiooni jaoks 5 kHz–30 MHz.

Q3: Kuhu tuleks filter paigaldada?

See tuleks paigaldada kaitstud seadme toitesisendile võimalikult lähedale. Sisend- ja väljundkaablid tuleks eraldada, et vähendada elektromagnetilist sidestust, mis võib filtrist mööda minna.

Q4: Kas seda saab kasutada ühefaasiliste inverterite ja servoajamite puhul?

Jah. See on ette nähtud kasutamiseks sellistes rakendustes nagu ühefaasilised inverterid, servoajamid, lülitustoiteallikad, kontrollerid ja sarnased elektroonikaseadmed, eeldusel, et elektrilised nimiväärtused on ühilduvad.

K5: Kuidas tuleks nimivoolu valida?

Valides tuleks arvesse võtta seadme nimi- ja tegelikku töövoolu, toitepinget, töötingimusi ja filtri tehnilisi andmeid. Kaasasolev valikujuhis soovitab seadme nimivoolust ligikaudu 1,2–1,5 korda suuremat.

K6: Kas filter võib kõrvaldada inverteri ülepinge või liigvoolu rikked?

See võib aidata, kui need sümptomid on põhjustatud elektromagnetilistest häiretest või elektriliini häiretest või neid süvendavad. Kui rike tuleneb ülekoormusest, valest maandusest, isolatsiooniprobleemidest või seadme sisemisest tõrkest, tuleb selle põhjust eraldi käsitleda.

K7: Kas filtri konfiguratsiooni saab kohandada?

Elektrilisi hinnanguid, filtreerimisstruktuuri, paigaldusmõõtmeid ja muid spetsifikatsioone saab hinnata vastavalt seadmetele ja rakendusnõuetele.

K8: Kas paigalduskõrgus mõjutab nimivoolu?

Jah. Üle 1000 m võib soojuse hajumise vähenemine nõuda voolu vähendamist. Kaasasolev tehniline teave määrab maksimaalseks kõrguseks 2000 m ja soovitab 15% voolu vähendamist üle 1000 m. Lõplik nõue tuleks valitud mudeli jaoks kinnitada.

Toiteallika filtri tootja Hiinas

Dufew Electric tarnib ühefaasiliste inverterite, servoajamite, lülitustoiteallikate, kontrollerite ja muude toiteelektroonikaseadmete toiteallikafiltreid. Filtrid kasutavad tavarežiimi ja diferentsiaalrežiimi filtreerimiskomponente, et vähendada elektriühenduse kaudu juhtivat EMI-d.

Toote valimiseks esitage konfiguratsiooni ülevaatamiseks seadme pinge, nimivool, töösagedus, paigaldustingimused ja saadaolev häireteave.
