Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

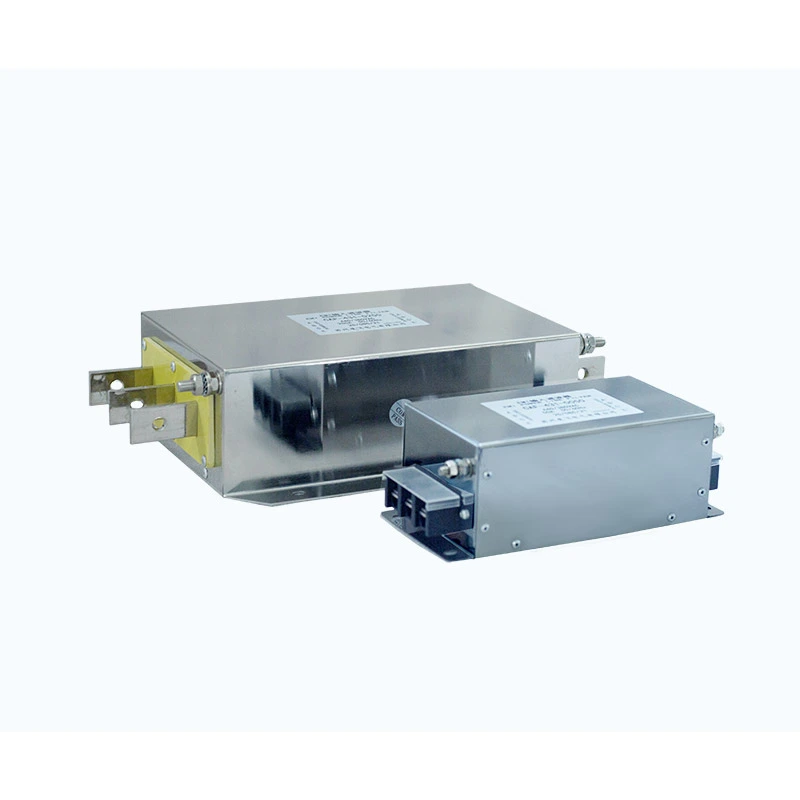

Dufew elektriline harmooniline filter on mõeldud VFD-süsteemide ja muude mittelineaarsete koormuste jaoks, mis tekitavad töö ajal harmoonilisi voolusid. Ajamisüsteemi sisendipoolele paigaldatud see kasutab häälestatud LC-ahelat filterreaktorite, võimsuskondensaatorite ja mitteinduktiivsete summutustakistitega, et vähendada valitud madala astme harmoonilisi ja parandada toite kvaliteeti. Tüüpilised sihtharmoonikud hõlmavad 5., 7., 11. ja 13. järku, kusjuures lõpliku konfiguratsiooni määravad süsteemi pinge, koormuse omadused, harmooniliste spekter ja nõutav filtreerimisjõudlus.
Tüüpilised jõudlusparameetrid on THDi <10% täiskoormusel, THDv <5%, võimsustegur üle 0,98, temperatuuri tõus ≤80K, müratase ≤65dB ja dielektriline tugevus kuni 3000VAC, olenevalt valitud mudelist ja töötingimustest.
VFD-d, muundurid, alaldid ja muud mittelineaarsed koormused võivad vahelduvvoolu-alalisvoolu muundamise ja ümberlülitamise ajal tekitada harmoonilisi voolusid. Kui harmoonilised tasemed muutuvad ülemääraseks, võivad need suurendada trafo ja kaabli kadusid, põhjustada täiendavat kuumenemist, vähendada võimsustegurit ja mõjutada tundlike elektriseadmete stabiilsust.
Mitme mittelineaarse koormusega tööstuslike elektrivõrkude puhul aitab sobiv harmooniline juhtimine säilitada stabiilseid elektritingimusi ja vähendada harmooniliste voolude mõju jaotussüsteemile.
Reaktori ja kondensaatori parameetrid sobitatakse vastavalt süsteemile ja harmooniliste omadustele, et luua valitud harmoonilistel sagedustel madala takistusega tee. See võimaldab harmooniliste voolude suunamist läbi filtri, säilitades samal ajal normaalse põhisagedusliku töö.
Filtri, võrgutakistuse ja mittelineaarsete koormuste vahelise resonantsi juhtimiseks on filtreerimisahelasse integreeritud mitteinduktiivsed summutustakistid. See aitab piirata harmoonilist võimendust ja vähendada pideva töötamise ajal filtrikomponentide liigset voolupinget.
Stabiilne filtreerimise jõudlus sõltub reaktori induktiivsuse, kondensaatori võimsuse, summutustakistuse ja soojuse hajumise õigest koordineerimisest. Dufew kohandab neid parameetreid vastavalt elektrilisele võimsusele ja töötingimustele, et säilitada usaldusväärne jõudlus pideva tööstusliku koormuse korral.
Filtri valik peaks põhinema paigaldise tegelikel elektrilistel omadustel, mitte ainult nimivõimsusel. Dufew hindab sobiva konfiguratsiooni väljatöötamisel süsteemi tingimusi, nagu pinge, vool, VFD võimsus, harmooniline spekter, vajalik THDi ja paigalduskeskkond.
Tehniline tugi võib hõlmata harmooniliste analüüsi, filtriparameetrite arvutamist, elektrilist konfiguratsiooni, mehaanilist struktuuri ja rakendusjuhiseid. Kliendid saavad tehniliseks hindamiseks esitada harmooniliste mõõtmiste andmeid, üherealisi diagramme, seadmete spetsifikatsioone või töötingimusi.
Häälestatud filtreerimisahel vähendab VFD-de ja muude mittelineaarsete koormuste tekitatud iseloomulikke harmoonilisi voolusid, aidates vähendada voolu lainekuju moonutusi ja vähendada harmooniliste ringlust trafode, kaablite ja muude jaotusseadmete kaudu.
Harmoonilise voolu ja reaktiivvõimsuse mõjude käsitlemisel võib filter aidata parandada võimsustegurit, vähendada reaktiivvõimsuse nõudlust ja vähendada kadusid elektrijaotussüsteemis.
Harmooniliste moonutuste vähendamine võib parandada trafode, jaotusseadmete, tööstusautomaatikasüsteemide ja muude elektriliste koormuste töötingimusi, eriti paigaldistes, kus on palju mittelineaarseid seadmeid.
| Valikutegur | Kaalutlus |
|---|---|
| Süsteemi pinge | 220V / 380V / 690V / 1140V |
| Koormuse tüüp | VFD-d, muundurid, mittelineaarsed tööstuslikud koormused |
| Nimetatud vool | Põhineb ühendatud seadmete võimsusel |
| Harmooniline seisund | THDi mõõtmine või süsteemi analüüs |
| Toimivuseesmärk | Nõutav harmoonilise vähendamise tase |
| Paigaldusseisund | Kabineti ruum ja keskkonnanõuded |
Dufew võib soovitada sobivaid filtrikonfiguratsioone vastavalt tegelikele rakendusnõuetele.
Dufew Harmonic Filter lahendused sobivad tööstuslikele elektrisüsteemidele, kus harmoonilised moonutused mõjutavad seadmete jõudlust.
| Rakendus | Peamine nõue |
|---|---|
| VFD süsteemid | Vähendage harmoonilise voolu moonutusi |
| Mitu ajamisüsteemi | Parandage elektrivõrgu stabiilsust |
| Tööstusautomaatika | Säilitage usaldusväärne elektriline töö |
| Liftid | Vähendage harmoonilist mõju sagedase kiirendamise ajal |
| Kraanad ja tõsteseadmed | Toetage dünaamilist koormust |
| UPS süsteemid | Parandage toite kvaliteeti |
| Aku laadimissüsteemid | Vähendage harmoonilist mõju |
| Induktsioonkütteseadmed | Parandage elektrilist ühilduvust |
| Taastuvenergia süsteemid | Toetage stabiilset võrguühendust |
Näide: HFL-4 3 1-0490
| Kood | Kirjeldus |
|---|---|
| HFL | Dufew elektriliste harmooniliste filtrite seeria |
| 4 | Pinge tase (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Faasi number (3 = kolmefaasiline, 1 = ühefaasiline) |
| 1 | Filtri konfiguratsioon |
| 0490 | Nimivool (0490=490A) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Sagedus | 50Hz / 60Hz |
| Kandja sagedus | 2kHz - 6kHz |
| Nimetatud vool | 5A - 1200A |
| Filtreerimise jõudlus | THDi <10%, THDv <5% |
| Võimsustegur | PF >0,98 täiskoormusel |
| Ülekoormusvõime | 120% nimivool 30 minutiks |
| Temperatuuri tõus | ≤80K |
| Müra tase | ≤65 dB |
| Dielektriline tugevus | 3000VAC / 50Hz / 10S |
| Isolatsioonitakistus | ≥100MΩ |
| Kaitseaste | IP00 / IP22 |
| Isolatsiooniklass | Klass F (155 ℃) |
| Standardid | IEC61000 / GB/T14549-1993 |
Dufew Electric on spetsialiseerunud tööstuslikele jõuelektroonika komponentidele, sealhulgas harmoonilistele filtritele, reaktoritele, piduritakistidele, trafodele ja kohandatud elektrilahendustele.
Harmooniliste filtreerimistoodete puhul keskendub Dufew järgmisele:
- Reaktori valmistamine ja parameetrite sobitamine
- Kondensaatorite valik ja integreerimine
- Resonantskarakteristiku kontrollimine
- Elektriohutuse testimine
- Toimivuse valideerimine
Iga toode läbib kontrolli, sealhulgas:
| Ülevaatus üksus | Eesmärk |
|---|---|
| Isolatsioonitakistuse testimine | Kontrollige isolatsiooni usaldusväärsust |
| Dielektrilise vastupidavuse testimine | Kinnitage elektriohutust |
| Elektriliste parameetrite testimine | Tagada disaini jõudlus |
| Temperatuuri tõusu katsetamine | Kontrollige soojusvõimsust |
| Lõplik ülevaatus | Kinnitage tootmiskvaliteeti |
Dufew toetab:
- OEM tootmine
- Kohandatud harmoonilised lahendused
- Insenerikoostöö
- Projektipõhine tehniline tugi
Saadaolev dokumentatsioon sisaldab ISO kvaliteedijuhtimise sertifikaati, CE-sertifikaati ja toote testimise aruandeid.
Dufew pakub tööstuslike elektritoodete ekspordistandarditele vastavaid pakendilahendusi.
Pakend sisaldab:
- Niiskuskaitse
- Põrutuskindel kinnitus
- Tugevdatud puidust korpused rasketele mudelitele
- Toote identifitseerimissildid
- Tehnilised dokumendid koos saadetisega
Iga üksust kontrollitakse enne tarnimist, et tagada vastavus kliendi spetsifikatsioonidele.
| Võrdlus | Harmooniline filter | EMI sisendfilter |
|---|---|---|
| Peamine funktsioon | Vähendage harmoonilisi moonutusi ja parandage toite kvaliteeti | Elektromagnetiliste häirete mahasurumine |
| Sihtmärk | 5. / 7. / 11. / 13. harmoonilised | Kõrgsageduslik juhtiv ja kiirgav müra |
| Vooluahela disain | Häälestatud LC ahel summutustakistiga | EMI filtreerimisvõrk |
| Rakendus | VFD süsteemid ja mittelineaarsed koormused | EMC-tundlikud elektroonikaseadmed |
| Peamine kasu | Madalam THDi ja parem võrgu stabiilsus | Vähendatud elektrimüra |
Tüüpiline filtreerimisahel kasutab reaktoreid, kondensaatoreid ja summutustakisteid. Need komponendid töötavad koos, et luua valitud harmooniliste sageduste jaoks häälestatud tee ja aidata parandada üldist toitekvaliteeti.
Valik sõltub süsteemi pingest, nimivoolust, VFD võimsusest, harmooniliste omadustest, THDi nõuetest ja paigaldustingimustest. Dufew annab soovitusi konkreetse rakenduse ja töönõuete põhjal.
Jah. Dufew saab hinnata harmooniliste mõõtmiste tulemusi koos süsteemi parameetrite ja vajaliku filtreerimisvõimega, et määrata rakendusele sobiv konfiguratsioon.
Esimest kasutatakse peamiselt mittelineaarsete koormuste tekitatud madala astme harmooniliste voolude vähendamiseks, samas kui EMI-filter käsitleb peamiselt lülitusseadmete põhjustatud kõrgsageduslikke häireid.
Dufew Electric pakub kohandatud lahendusi VFD-süsteemidele, tööstusautomaatikaseadmetele ja võimsuse muundamise rakendustele. Tänu insenerikogemusele, kontrollitud tootmisprotsessidele ja kvaliteedikontrolli protseduuridele toetab Dufew filtrite valimist, parameetrite sobitamist ja rakendusespetsiifilisi konfiguratsioone, mis põhinevad tegelikel süsteeminõuetel.
Toote spetsifikatsioonide, tehnilise hindamise ja kohandatud projektitoe saamiseks võtke ühendust Dufew Electricuga.
