Sisendfilter

Kaasaegsetes tööstusautomaatikasüsteemides tekitavad VFD-d ja jõuelektroonilised seadmed töö ajal kõrgsageduslikku lülitusmüra ja harmoonilisi häireid. Need häired võivad mõjutada läheduses asuvaid kontrollereid, sidesüsteeme, andureid ja muid tundlikke seadmeid.

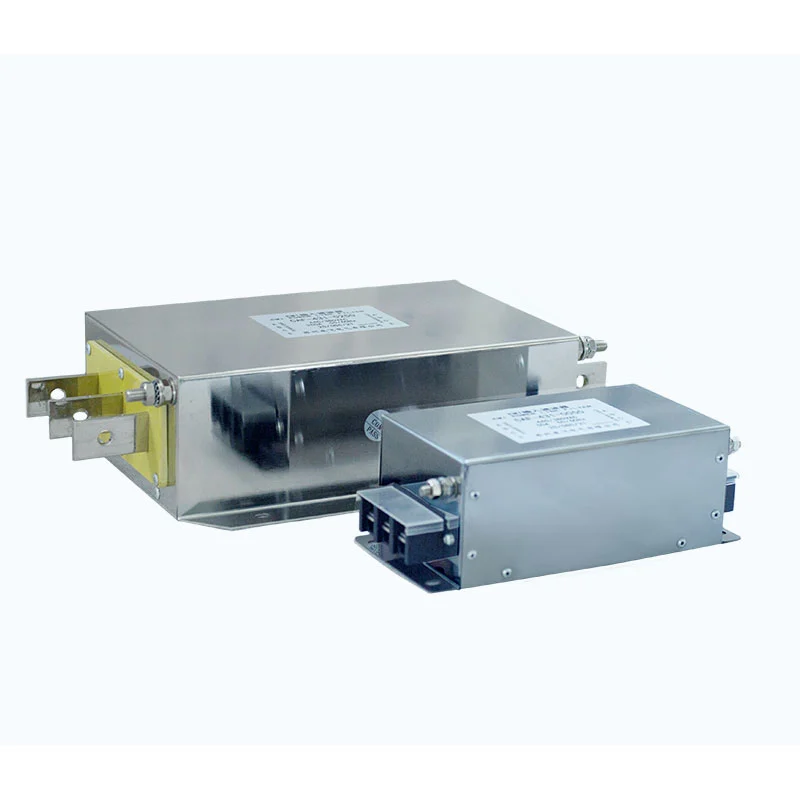

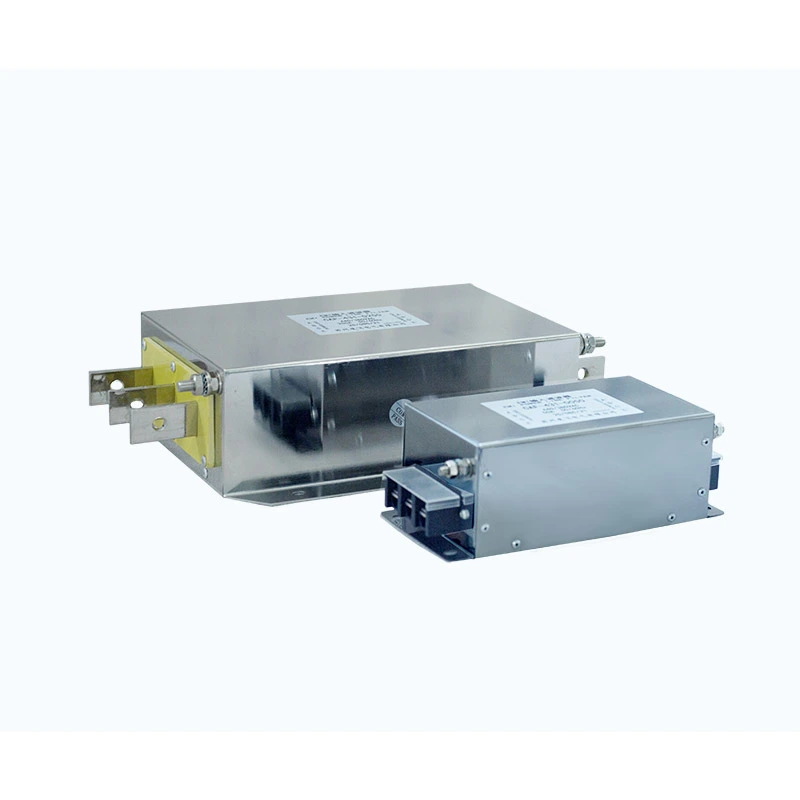

Dufew elektriline sisendfilter paigaldatakse järjestikku toiteallika ja VFD või servoajami sisendklemmide vahele, et vähendada elektromagnetiliste häirete ülekandeteid ajamisüsteemi ja elektrivõrgu vahel.

Filter kasutab mitmeastmelist EMC-filtreerimisstruktuuri, mis ühendab optimeeritud magnetilisi komponente, kondensaatoreid ja summutuskonstruktsiooni, et summutada nii tava- kui ka diferentsiaalrežiimi häireid laias sagedusvahemikus.

Peamised disainifunktsioonid hõlmavad järgmist:

- Madala kadudega magnetkomponendid stabiilse filtreerimise tagamiseks

- Optimeeritud kondensaatorivõrk EMC summutamiseks

- Madala lekkevoolu disain ühildub kaitsesüsteemidega

- Kõrge isolatsioonivõime tööstuslikes keskkondades

- Paindlikud IP00/IP20 paigalduskonfiguratsioonid

Usaldusväärse EMC jõudluse ja kohandatavate elektriliste parameetritega aitavad Dufew sisendfiltrid parandada süsteemi stabiilsust nõudlikes tööstuslikes rakendustes.

Kuidas sisendfilter VFD süsteemi jõudlust parandab?

1. Vähendage juhtivaid elektromagnetilisi häireid

VFD-lülitusseadmed tekitavad kõrgsageduslikku müra, mis võib levida läbi toitekaablite ja toita tagasi elektrivõrku. Filter aitab vähendada juhtivaid emissioone, piirata kõrgsageduslike häirete edastamist, parandada elektromagnetilise ühilduvuse jõudlust ja minimeerida lähedalasuvate elektriseadmete häireid.

2. Vähendage ühisrežiimi ja diferentsiaalrežiimi müra

Erinevad häirete teed nõuavad erinevaid filtreerimismeetodeid. Filtreerimisstruktuur ühendab elektriliinide ja maanduse vahelise müra ühisrežiimi summutamise diferentsiaalrežiimis juhtmetevaheliste häirete summutusega. See aitab parandada elektromagnetilist ühilduvust keerukates tööstuskeskkondades.

3. Parandage elektrivõrgu stabiilsust

Tööstuslikke elektrivõrke võivad mõjutada pingekõikumised, lülitushäired ja harmoonilised häired. Vähendades nende häirete mõju ajamisüsteemidele, aitab filter säilitada seadmete stabiilset tööd ja pakub täiendavat kaitset tundlikele elektrikomponentidele.

4. Toetage pika kaabli ja mitme draivi rakendusi

Elektromagnetilise ühilduvuse probleemid võivad muutuda märgatavamaks mitme ajamiga või pikkade mootorikaablitega süsteemides. Disain sobib mitme ajamiga paigaldustele, pikkadele kaablitele, suure tihedusega juhtkappidele ja tööstusautomaatikasüsteemidele, kus on vaja ühtlast EMC jõudlust.

Peamised disainifunktsioonid

Kolmeastmeline EMC-filtreerimisstruktuur

Optimeeritud kolmeastmeline struktuur tagab sumbumise madalal, keskmisel ja kõrgel sagedusel, aidates vähendada erinevat tüüpi elektrilisi häireid ja säilitada tõhusat filtreerimist erinevates töötingimustes.

Madala lekkevoolu konstruktsioon

Maanduskondensaatori struktuur on optimeeritud, et piirata tarbetut lekkevoolu, säilitades samal ajal ühilduvuse lekkekaitseseadmetega. See toetab stabiilset tööd tööstuslikes elektrisüsteemides.

Suure töökindlusega isolatsioonisüsteem

Isolatsioonisüsteem on mõeldud pikaajaliseks tööstuslikuks kasutamiseks, liinidevahelise dielektrilise tugevusega kuni 1500 VDC/60S, liini ja maanduse dielektrilise tugevusega kuni 2500 VDC/60S ja isolatsioonitakistusega ≥100 MΩ 1000 VDC juures.

Rakenduse stsenaariumid

Dufew sisendfiltri lahendusi kasutatakse laialdaselt rakendustes, mis nõuavad paremat EMC jõudlust ja elektrilist stabiilsust.

Tehnilised andmed

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud tööstuslikele jõuelektroonika komponentidele, sealhulgas EMC filtritele, reaktoritele, piduritakistidele ja kohandatud elektrilahendustele.

Kontrollitud tootmisprotsesside ja elektrilise jõudluse testimise kaudu tagab Dufew usaldusväärse tootekvaliteedi tööstuslikes rakendustes.

Kvaliteedikontroll sisaldab:

- Component inspection

- Elektrilise jõudluse testimine

- Isolatsioonitakistuse testimine

- Talub pingetesti

- Funktsionaalne kontroll

Dufew täiustab pidevalt oma kvaliteedijuhtimissüsteemi ja tootestandardeid.

Sertifikaadid ja tehnilised dokumendid hõlmavad järgmist:

- ISO 9001 kvaliteedijuhtimissüsteem

- CE sertifikaat

- Toote testimise aruanded

- Kohandatud tehniline dokumentatsioon

Dufew toetab ülemaailmsete klientide jaoks originaalseadmete tootjate tootmist, kohandatud disaini ja insenerikoostööd.

Pakkimine ja kohaletoimetamine

Dufew pakub ekspordile suunatud pakendilahendusi, et kaitsta elektrikomponente transportimise ajal.

Pakend sisaldab:

- Niiskuskaitse

- Põrutuskindel kinnitus

- Tugevdatud pakend suurtele mudelitele

- Toote identifitseerimissildid

- Tehnilised dokumendid koos saadetisega

Iga filtrit kontrollitakse enne tarnimist, et tagada vastavus kliendi nõuetele.

KKK

K1: Mis on VFD-süsteemi sisendfiltri eesmärk?

See aitab vähendada VFD töötamise ajal tekkivaid elektromagnetilisi häireid, parandada elektromagnetilise ühilduvuse jõudlust ja kaitsta elektrikomponente väliste toitehäirete eest.

Q2: Kuhu see filter paigaldada?

It is installed between the power supply and the VFD or servo drive input terminals to reduce interference transmission through the power network and improve system stability.

Q3: Millist kaabli pikkust saavad Dufew tooted toetada?

Olenevalt paigaldustingimustest suudavad Dufew lahendused toetada kuni 400 meetri pikkusi varjestatud kaableid ja kuni 300 meetri pikkuseid varjestamata kaableid, aidates säilitada stabiilset filtreerimisjõudlust pikamaarakendustes.

Q4: Kas Dufew saab EMC-filtreerimislahendusi kohandada?

Jah. Dufew pakub kohandatud lahendusi, sealhulgas pinge nimiväärtus, vooluvõimsus, filtreerimisparameetrid, mehaanilised mõõtmed ja paigaldusstruktuurid vastavalt erinevatele rakendusnõuetele.

Dufew Electricu kohandatud EMC-filtrilahendused

Dufew Electric pakub kohandatud sisendfiltrilahendusi VFD-süsteemidele, servoajamitele ja tööstusautomaatika rakendustele.

Professionaalse insenerivõime, usaldusväärsete tootmisprotsesside ja range kvaliteedikontrolliga Dufew aitab klientidel parandada EMC jõudlust, vähendada elektrilisi häireid ja saavutada stabiilse pikaajalise töö.
