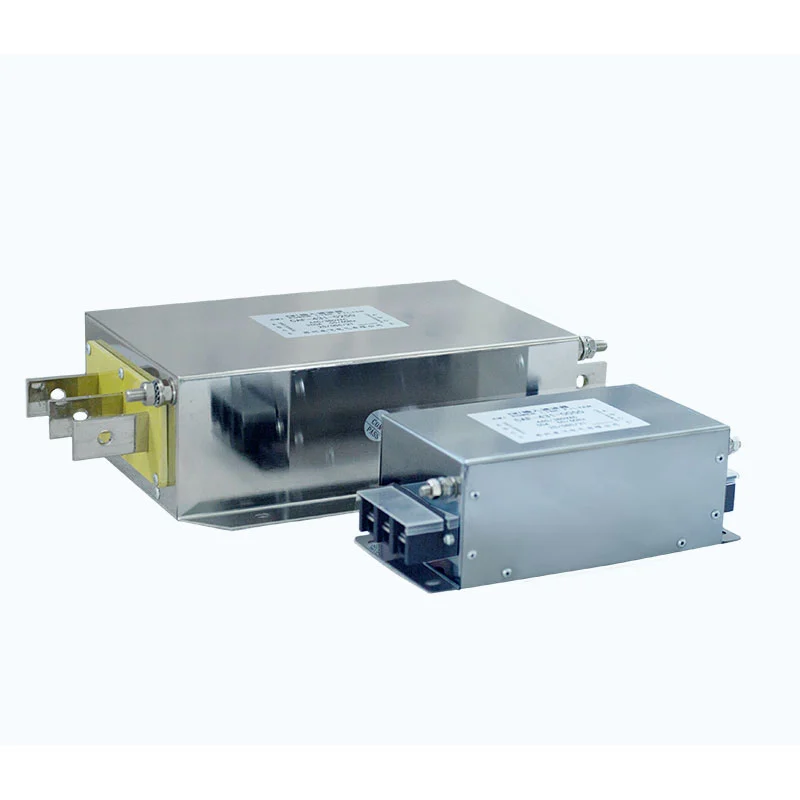

Ühefaasiline filter

Dufew elektriline ühefaasiline filter on ette nähtud elektriliste elektroonikaseadmete tekitatud juhtivate elektromagnetiliste häirete summutamiseks kõrgsagedusliku lülitusrežiimi ajal.

Vahelduvvoolu toiteallika ja seadme sisendklemmide (L/N) vahele paigaldatud filter kasutab optimeeritud LC-filtreerimisvõrgu moodustamiseks induktiivpooli, kondensaatoreid ja summutuskomponente. Ahel tagab soovimatute kõrgsageduslike häirete signaalide kõrge impedantsi, võimaldades samal ajal tavalist 50Hz/60Hz jõuülekannet.

Ühefaasiliste VFD-süsteemide, servoajamite ja lülitustoiteallikate töötamise ajal võib kõrgsageduslik lülitusmüra levida läbi toitekaablite ja mõjutada läheduses asuvaid elektroonikaseadmeid.

Filter vähendab tõhusalt:

- Diferentsiaalrežiimi häired elektriliinide vahel

- Ühisrežiimi häired elektriliinide ja maa vahel

- Läbiviidud elektromagnetilise müra ülekanne

- EMC-ga seotud seadmete rikkeohud

Tänu optimeeritud vooluahela disainile ja komponentide sobitamisele tagab Dufew ühefaasiline filter stabiilse sumbumise, kontrollitud lekkevoolu ja usaldusväärse töö tööstuskeskkonnas.

Täiustatud EMI summutamise tehnoloogia

Optimeeritud LC-filtreerimisahel

Filter integreerib induktiivpoolid, kondensaatorid ja summutuskomponendid, et luua sageduselektiivse impedantsi võrk.

Disain pakub:

- Kõrgsageduslike häirete summutamine

- Parem müra isolatsioon

- Stabiilne jõuülekanne

- Täiustatud EMC nõuetele vastavus

Ühisrežiimi ja diferentsiaalrežiimi mürasummutus

Lülitusseadmete tekitatud elektrilised häired tekivad tavaliselt kahe edastustee kaudu.

Diferentsiaalrežiimi häired

Esineb elektriliinide vahel ja on peamiselt põhjustatud lülitusahelatest ja võimsuse muundamise komponentidest.

Ühisrežiimi häired

Tekib elektriliinide ja maa vahel ning võib mõjutada tundlikke juhtimissüsteeme, sideseadmeid ja täppisinstrumente.

Dufew optimeerib filtreerimisahelat, et summutada mõlemad häirerežiimid ja parandada süsteemi üldist stabiilsust.

Tehnilised eelised

1. Täiustatud elektromagnetiline ühilduvus

Filter aitab vähendada häirete edastamist elektroonikaseadmete ja toitevõrgu vahel, toetades madalamaid juhtivaid emissioone, parandades EMC jõudlust, vähendades läheduses asuvate seadmete häireid ja stabiilsemat süsteemi tööd.

2. Kompaktne disain piiratud ruumiga kappide jaoks

Ühefaasiline struktuur on mõeldud kompaktsete elektripaigaldiste jaoks, väikese paigalduspinnaga, lihtsa L/N juhtmestiku ja paindliku kapi integreerimisega. Selle praktiline konfiguratsioon hõlbustab ka väljavahetamist ja tavapärast hooldust.

3. Usaldusväärne tööstuslik jõudlus

Dufew rakendab kontrollitud tootmisprotsesse, et toetada stabiilset tööd tööstusautomaatika keskkondades. Peamised kaalutlused hõlmavad magnetkomponentide valikut, isolatsioonistruktuuri, elektriliste parameetrite kontrollimist ja soojusliku toimivuse hindamist pidevate töötingimuste jaoks.

Tüüpilised rakendused

Dufew Single-Phase Filter sobib elektroonikaseadmetele, mis nõuavad paremat EMC jõudlust ja väiksemat elektriliini häireid.

Tüüpilised rakendused hõlmavad tööstusautomaatika- ja tootmisseadmeid, samuti meditsiinielektroonikat, laborisüsteeme, elektroonilisi tootmisliine ja sideseadmeid, kus on vaja stabiilset toitekvaliteeti ja tõhusat EMI juhtimist.

Kohandatud disainivõimalus

Erinevad rakendused nõuavad erinevaid filtreerimisomadusi. Dufew Electric pakub kohandatud lahendusi, mis põhinevad nimipingel, nimivoolul, seadmete võimsusomadustel, elektromagnetilise ühilduvuse nõuetel, paigaldusruumil ja keskkonnatingimustel.

Tehniline tugi hõlmab tootevalikut, parameetrite sobitamist ja rakenduste hindamist, et aidata kindlaks määrata ettenähtud seadmetele ja töötingimustele sobiv filtrikonfiguratsioon.

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud tööstuslikele jõuelektroonika komponentidele, sealhulgas EMI filtritele, harmooniliste filtritele, reaktoritele, piduritakistitele ja kohandatud elektrilahendustele. Ühefaasiliste filtrite tootmisel hõlmavad põhiprotsessid magnetkomponentide tootmist, täppismontaaži, elektriliste parameetrite testimist, isolatsiooni toimivuse kontrollimist ja termilise töökindluse hindamist.

Peamised kvaliteedikontrollid võivad hõlmata järgmist:

- Isolatsioonitakistuse testimine
- Dielektrilise vastupidavuse testimine
- Elektrilise jõudluse kontrollimine
- Lõplik välimus

Dufew Electric toetab originaalseadmete tootjate tootmist, kohandatud filtrilahendusi, tehnilist rakendustuge ja tööstusprojektide koostööd vastavalt kliendi nõudmistele.

Tehnilised andmed

Ühefaasiline filter vs kolmefaasiline filter

KKK

Q1: millised seadmed nõuavad ühefaasilist filtrit?

Ühefaasilist filtrit kasutatakse tavaliselt ühefaasiliste VFD-süsteemide, servoajamite, lülitustoiteallikate, UPS-süsteemide, tööstuslike kontrollerite ja muude elektroonikaseadmete jaoks, mis vajavad EMI summutamist.

Q2: Kuhu tuleks EMI-filter paigaldada?

Filter tuleb paigaldada vahelduvvoolu sisendi poolele toiteallika ja seadme klemmide vahele. Õige paigaldamine aitab vältida seadmete tekitatud häirete naasmist elektrivõrku.

K3: Kas seda filtrit saab kasutada inverteri väljundi poolel?

Ei. Sisendpoolsed EMI-filtrid on mõeldud elektriliinide häirete summutamiseks. VFD väljundrakendused nõuavad spetsiaalseid väljundfiltreid, siinusfiltreid või dv/dt filtreid.

Q4: Kuidas valida õige filtrimudel?

Valides tuleks arvesse võtta nimipinget, töövoolu, seadme tüüpi, elektromagnetilise ühilduvuse nõudeid, paigalduskeskkonda ja kapi ruumi. Dufew pakub kohandatud soovitusi, mis põhinevad tegelikel rakendustingimustel.
