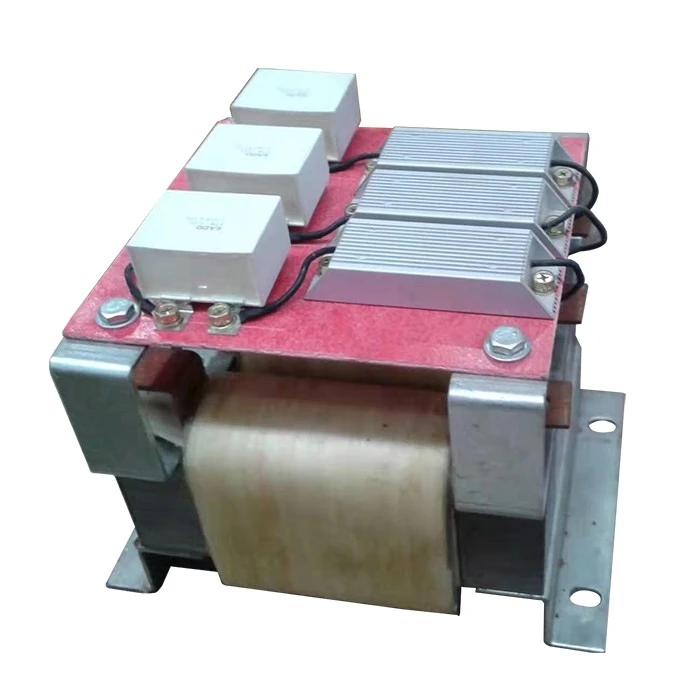

Tuletispingefilter

Dufew elektriline tuletispingefilter on paigaldatud VFD väljundküljele, et parandada inverteri ja mootori vahelisi elektritingimusi. Kaasaegsetes invertersüsteemides kasutatakse kiiruse ja pöördemomendi täpseks juhtimiseks kiireid lülitusseadmeid, kuid kiired PWM-pinge üleminekud võivad tekitada järske pingeservi, mis suurendavad mootori mähiste dv/dt pinget, peegeldunud pinget, mis on põhjustatud kaabli impedantsi mittevastavusest, ühisrežiimi pinget mootori ja maanduse vahel, laagrivoolu ohtu ja elektromagnetiliste häirete tekkeriski.

Need mõjud võivad muutuda märgatavamaks pikkade mootorikaablite, kõrgete inverterite lülitussageduste, mootorite puhul, mis ei ole algselt inverteriga töötamiseks ette nähtud, või rangete elektrilise stabiilsuse nõuetega tööstusseadmete korral. Dufew kasutab kontrollitud takistusega LC-summutusstruktuuri, et neelata kõrgsageduslikku võnkeenergiat, aeglustada pinge üleminekukiirusi ja vähendada mööduvat elektrilist pinget, säilitades samal ajal inverteri normaalse töö.

Filter võib aidata vähendada PWM-i pinge tippe, mootori isolatsiooni pinget, peegeldunud laineefekte ja kõrgsageduslikke häireid, parandades samal ajal kaabli edastustingimusi ja üldist ajamisüsteemi ühilduvust.

Kuidas Dufew dv/dt tehnoloogia töötab?

LC summutusstruktuur pinge ülemineku juhtimiseks

Inverteri lülitamise ajal tekitavad PWM-impulsid kiireid kõrgsageduslikke pingemuutusi, mis liiguvad läbi mootorikaabli. Filter lisab väljundahelasse kontrollitud impedantsi, et piirata kiireid pingemuutusi ja mööduvat ülepinget, parandades pingetingimusi mootori klemmidel ja vähendades peegeldunud laine mõju. Võrreldes tavapärase väljundreaktoriga pakub summutusstruktuur täiendavat juhtimist kõrgsageduslike pingevõnkumiste üle.

Ühisrežiimi pinge juhtimise disain

Kõrgsageduslik ümberlülitamine võib tekitada ühisrežiimi pinget mootori mähiste, kaablijuhtmete ja maandussüsteemi vahel. Dufew optimeerib magnetilist ja elektrilist disaini, et vähendada tavarežiimi häireid ja kõrgsageduslikke pingekomponente, mis võib aidata piirata võlli pingeefekte, vähendada laagrite tühjenemise voolu ohtu ja parandada elektromagnetilise ühilduvuse jõudlust.

Mootorikaitse jõudlus

Isolatsioonipinge vähendamine PWM-i töös

Kiired pingesiirded ja korduvad PWM-impulsid võivad suurendada mootori mähiste isolatsiooni elektrilist pinget ja soodustada isolatsiooni aja jooksul vananemist. Pingetõusu kiirust vähendades ja siirdepiike piirates aitab Dufew vähendada mähise isolatsiooni pinget ja sobib moderniseerimiseks, kus olemasolevad mootorid vajavad paremat ühilduvust VFD tööga.

Laagrite töökindluse parandamine

Ühisrežiimi pinge võib tekitada kõrgsageduslikke vooluteid läbi mootori laagrite, suurendades potentsiaalselt võlli pinget ja laagri tühjenemise mõju. Vähendades kõrgsageduslikke pingekomponente, aitab filter piirata võlli pinge mõju ja laagrivooluga seotud kahjustusi, toetades samal ajal mootori stabiilsemat tööd.

Pideva tööstusliku töö toetamine

Pideva töö tingimustes töötavate mootorite puhul võib pingesiirde ja kõrgsageduslike elektriliste pingete juhtimine aidata säilitada seadmete kättesaadavust ning vähendada mootorite ja ühendatud komponentide elektrilist pinget. See toetab stabiilseid töö- ja hooldusnõudeid tööstuslikes ajamisüsteemides.

Rakenduse valiku juhend

Dv/dt filtreerimislahendust kaalutakse tavaliselt siis, kui süsteemidel on:

Tüüpilised rakendused

Dufew lahendused sobivad:

Tüüpilisteks rakendusteks on tööstusautomaatika, CNC-masinad, sadamaseadmed, survevalumasinad, tekstiilimasinad, paberitöötlemisseadmed ja testimissüsteemid, kus VFD-ajamiga mootorid nõuavad paremat pingejuhtimist ja mootoripoolset elektrikaitset.

Tehnilised disainifunktsioonid

Väikeste kadudega magnetkomponentide disain

Dufew kasutab optimeeritud magnetmaterjale ja komponentide struktuure, et säilitada stabiilsed induktiivsuse omadused, vähendades samal ajal magnetkadusid ja toetades tõhusat soojuse hajumist pideva töötamise ajal.

Tööstuslik isolatsioonisüsteem

Isolatsioonisüsteemis saab kasutada F-klassi isolatsioonimaterjale koos vaakumimmutustöötlusega, et parandada isolatsiooni terviklikkust, mehaanilist tugevust ja vastupidavust keskkonnatingimustele tööstusliku töö käigus.

Paindlik paigalduskonfiguratsioon

Erinevate kappide ja seadmete paigutuste jaoks toetab Dufew IP00 ja IP22 kaitsevõimalusi, vertikaalset või horisontaalset paigaldust, kohandatud mõõtmeid ja projektipõhiseid mehaanilisi konfiguratsioone vastavalt rakenduse nõuetele.

Tehnilised andmed

dv/dt filter vs siinuslaine filter

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud tööstuslikele jõuelektroonika komponentidele, sealhulgas filtritele, reaktoritele, piduritakistidele, trafodele ja kohandatud elektrilahendustele. Mootorikaitse filtreerimistoodete puhul hõlmab tootmisprotsess magnetsüdamiku valimist, täppismähist, isolatsioonitöötlust, vaakumimmutamist, elektrilise jõudluse testimist ja lõppkontrolli.

Peamised kvaliteedikontrollid võivad hõlmata järgmist:

- Isolatsioonitakistuse testimine
- Dielektrilise vastupidavuse testimine
- Induktiivsuse kontrollimine
- Temperatuuri tõusu testimine
- Toote lõppkontroll

Dufew Electric toetab originaalseadmete tootjate tootmist, kohandatud elektriparameetreid, insenerirakenduste tuge ja projektipõhiseid lahendusi. Sertifitseerimisdokumente ja toote testimise aruandeid saab esitada vastavalt toote ja projekti nõuetele.

KKK

K1: Milleks kasutatakse VFD-süsteemides tuletispingefiltrit?

Tuletispingefiltrit kasutatakse dv/dt pinge, mööduvate pingetõusude ja inverteri lülitumisel tekkivate kõrgsageduslike häirete vähendamiseks. See aitab parandada mootori isolatsiooni kaitset ja süsteemi töökindlust.

Q2: Millal tuleks see lahendus valida?

Seda soovitatakse kasutada pikkade mootorikaablite, inverterajamiga standardmootorite, kõrgete lülitussageduste, laagrivooluprobleemide või rangete EMC-nõuetega rakendustes.

K3: Mis vahe on dv/dt filtril ja siinuslainefiltril?

Dv/dt-filter vähendab peamiselt pinge tõusu kiirust ja ajutist pingepinget, samas kui siinuslaine filter kujundab PWM-i väljundi veelgi suurema filtreerimisvõimega peaaegu siinuskujuliseks lainekujuks.

Q4: Kas Dufew saab mootorikaitselahendusi kohandada?

Jah. Dufew pakub kohandatud lahendusi vastavalt süsteemi pingele, vooluvõimsusele, kandesagedusele, kaabli pikkusele, paigaldusnõuetele ja rakendustingimustele.

Dufew Electricu kohandatud mootorikaitselahendused

Dufew Electric pakub kohandatud väljundipoolseid kaitselahendusi VFD-süsteemidele, servoajamitele ja tööstuslikele mootoritele. Professionaalse elektridisaini, kontrollitud tootmisprotsesside ja range kvaliteedikontrolli abil aitab Dufew klientidel vähendada PWM-ga seotud elektrilist pinget ja parandada ajamisüsteemi pikaajalist töökindlust.
