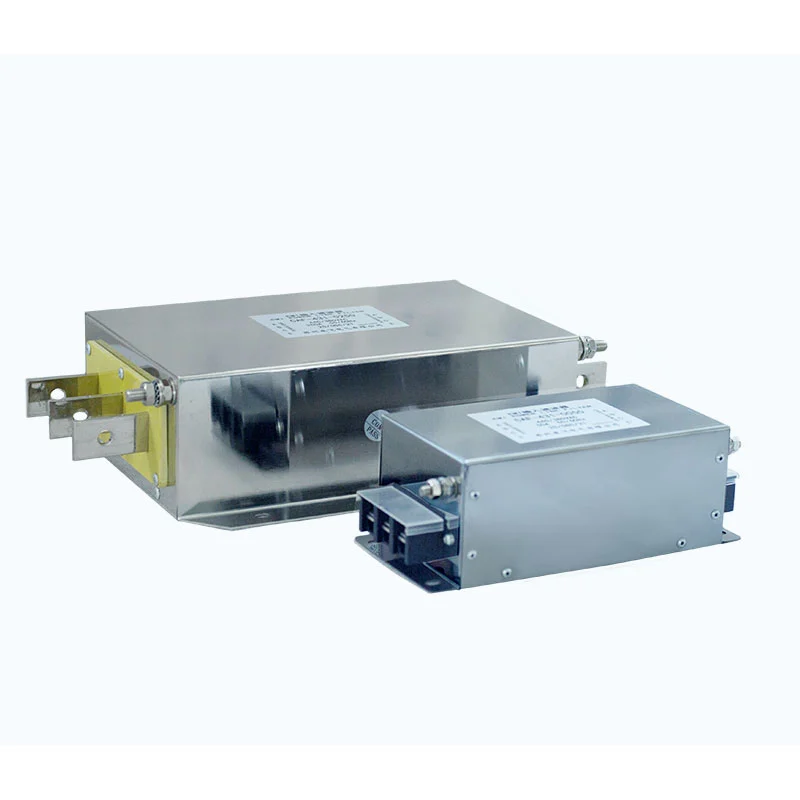

Passiivne filter

Dufew elektriline passiivfilter on mõeldud tööstuslikele toitesüsteemidele, mida mõjutavad VFD-de, muundurite, alaldite ja muude mittelineaarsete koormuste harmoonilised voolud. Kombineerides filtrireaktorid, kondensaatorid ja mitteinduktiivsed summutustakistid häälestatud LC-ahelas, tagab see valitud harmooniliste sageduste jaoks madala takistuse ja aitab vähendada harmoonilise voolu ringlust elektrivõrgus.

Mittelineaarsed koormused, mis tekivad vahelduvvoolu-alalisvoolu muundamise ja toiteelektroonilise lülitamise käigus, võivad kaasa aidata trafo ülekuumenemisele, kaablikadude suurenemisele, võimsusteguri vähenemisele, elektriseadmetele avaldatavale lisapingele ja ebastabiilsele toitekvaliteedile. Sõltuvalt süsteemi tingimustest saab filtreerimise konfiguratsiooni kavandada nii, et see käsitleks iseloomulikke harmoonilisi, nagu 5., 7., 11. ja kõrgemat järku komponente.

Süsteem aitab vähendada harmoonilise voolu moonutusi, parandada võimsustegurit, piirata harmoonilistega seotud kadusid ja toetab stabiilset elektrilist talitlust. Võrreldes aktiivsete harmooniliste kompensatsioonisüsteemidega kasutab passiivne filtreerimine suhteliselt lihtsat elektrilist struktuuri ilma keeruliste juhtimisahelateta, mistõttu sobib see prognoositavate harmooniliste omadustega pidevaks tööks tööstuslikes rakendustes.

Kuidas LC-filtrisüsteem töötab?

Häälestatud resonantsahel

Reaktor ja kondensaator moodustavad häälestatud LC haru, mis on mõeldud kindlate harmooniliste sageduste jaoks.

Kui harmoonilised voolud jõuavad kavandatud sagedusvahemikku, tagab filtreerimisharu väiksema impedantsi tee kui elektrivõrk, võimaldades harmoonilisi voolusid tõhusalt neelduda.

See disain pakub:

- Suunatud harmooniliste vähendamine

- Väiksem voolu lainekuju moonutus

- Parem elektriline stabiilsus

- Pidev tööstuslik töövõime

Summutuse ja kaitse disain

Integreeritud mitteinduktiivne takisti kontrollib resonantsi omadusi ja parandab vooluahela stabiilsust.

Summutav struktuur aitab:

- Vältige liigset resonantsvõimendust

- Piirata ebanormaalset harmoonilist voolu

- Parandage kondensaatori töökindlust

- Pikendage süsteemi kasutusiga

Peamised eelised

1. Lihtne passiivne struktuur

Passiivne disain töötab ilma DSP-kontrollerite või täiendavate elektrooniliste kompensatsioonimooduliteta, mille tulemuseks on sirgjooneline elektriline struktuur, millel on vähem juhtkomponente, väiksemad hooldusnõuded ja hea kohanemisvõime tööstuslike töökeskkondadega.

2. Parem toitekvaliteet

Vähendades harmoonilise voolu ringlust, võib süsteem aidata piirata trafo ja kaabli kadusid, vähendada temperatuuri tõusu, parandada võimsustegurit ja toetada ühendatud elektriseadmete stabiilsemat tööd.

3. Mõeldud tööstuslikeks rakendusteks

Dufew rakendab tehnilisi kaalutlusi magnetkomponentide, reaktori ja kondensaatori sobitamise, termilise jõudluse ja elektriohutuse osas. Saadud konfiguratsioon sobib pidevaks tööks suhteliselt prognoositavate harmooniliste omadustega tööstuslikes elektrisüsteemides.

Tüüpilised rakendused

Dufew passiivfilter sobib suhteliselt stabiilsete harmooniliste omadustega tööstussüsteemidesse.

Tüüpilisteks rakendusteks on tootmisettevõtted, metallurgia- ja keemiatöötlemisrajatised, kaevandusseadmed, tekstiilimasinad, paberitootmisliinid, sadamamasinad ja survevalusüsteemid, kus tuleb juhtida mittelineaarseid koormusi ja harmoonilisi voolusid.

Kohandatud disainivõimalus

Erinevad elektrisüsteemid nõuavad erinevaid filtreerimisparameetreid.

Dufew pakub tehnilist tuge, mis põhineb:

- Harmoonilise mõõtmise andmed

- Koormusomadused

- Süsteemi pingetase

- Paigalduskeskkond

- Nõutav THDi jõudlus

Kohandatud lahendused on saadaval erinevate tööstusliku elektrienergia kvaliteedinõuete jaoks.

Valikujuhend

Sobiva filtreerimislahenduse valimiseks on vaja hinnata:

Dufew pakub kohandatud soovitusi, mis põhinevad harmooniliste mõõtmisandmetel, süsteemiparameetritel ja projektinõuetel.

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud tööstusliku jõuelektroonika tootmisele, pakkudes passiivfiltreid, reaktoreid, piduritakisteid, trafosid ja kohandatud elektrilahendusi tööstuslikele rakendustele. Selle inseneritöö hõlmab harmooniliste analüüsi, elektriliste parameetrite sobitamist ja toitekvaliteedi nõudeid, toetades rakendusespetsiifilist tootekujundust ja tootmist.

Peamised tootmisvõimalused hõlmavad magnetsüdamiku töötlemist, reaktori täppismähist, kondensaatorite ja takistite sobitamist, elektriliste parameetrite kontrollimist ja termilise jõudluse testimist. Sõltuvalt toote konfiguratsioonist võib kvaliteedikontroll hõlmata järgmist:

- Isolatsioonitakistuse testimine
- Dielektrilise vastupidavuse testimine
- Resonantsparameetrite kontrollimine
- Temperatuuri tõusu testimine
- Elektriliste parameetrite kontroll
- Lõplik välimus

Kvaliteedidokumentatsioon võib hõlmata ISO kvaliteedijuhtimise sertifikaati, toote testimise aruandeid ja elektrilise jõudluse kontrollimise dokumente vastavalt kohaldatavatele toote- ja projektinõuetele.

Dufew Electric toetab originaalseadmete tootjate tootmist, kohandatud elektriprojekti, insenerikoostööd ja projektipõhiseid toitekvaliteedi lahendusi.

Tehnilised andmed

Passiivfilter vs aktiivne harmooniline filter

KKK

K1: Milliseid komponente passiivfiltris kasutatakse?

Passiivfilter koosneb reaktoritest, kondensaatoritest ja summutustakistitest, mis moodustavad häälestatud LC-ahela. Need komponendid tagavad valitud harmooniliste voolude jaoks madala impedantsi tee ja aitavad parandada toite kvaliteeti.

Q2: Kuidas tuleks valida sobiv mudel?

Mudeli valik sõltub nimipingest, töövoolust, harmoonilise allikast, harmooniliste spektrist, THDi nõuetest, süsteemi konfiguratsioonist ja paigaldustingimustest.

K3: Kas see lahendus sobib kõikide harmooniliste tingimuste jaoks?

Passiivne filtreerimine sobib üldiselt stabiilsete harmooniliste omadustega süsteemidele. Kiiresti muutuvate harmooniliste koormustega rakendused võivad vajada alternatiivseid kompensatsioonilahendusi.

Q4: Kas Dufew saab filtreerimislahendusi kohandada?

Jah. Dufew pakub kohandatud lahendusi, mis põhinevad pingetasemel, vooluvõimsusel, harmoonilistel omadustel, paigaldusnõuetel ja projektitingimustel.
