Muutuva sagedusega ajami filter on paigaldatud muutuva sagedusega ajami ümber, et kontrollida mootori kiiruse reguleerimisel tekkivaid elektrilisi häireid.
Tüüpiline ühendus on järgmine:
Toiteallikas → Sisendfiltreerimine → VFD → Väljundi filtreerimine → Mootor
Need kaks jaotist käsitlevad ajamisüsteemi erinevaid osi.
Sisendfiltri juhtelemendid tekitasid VFD ja toitevõrgu vahel elektromagnetilisi häireid.
Väljundfiltreerimine nõrgendab PWM-i lülitamisel toodetud kõrgsageduslikke komponente enne, kui need jõuavad kaabli kaudu mootorini.
See konfiguratsioon on mõeldud rakendustele, kus tuleb arvestada nii toitepoolse EMI kui ka mootoripoolse kõrgsagedusliku efektiga.
See erineb tavapärasest sisend-EMI filtrist, mis filtreerib ainult toiteallika ja draivi vahelist ühendust.
VFD-s olevad lülitusseadmed genereerivad kõrgsageduslikke elektrilisi komponente, mis võivad liikuda läbi toiteallika ja mõjutada teisi sama jaotussüsteemi seadmeid. Sisendsektsioon kasutab ühisrežiimi ja diferentsiaalrežiimi summutamiseks magnetilisi ja mahtuvuslikke komponente, mis võivad hõlmata tavarežiimi drosselid, diferentsiaalrežiimi induktiivkomponente, X kondensaatoreid, Y kondensaatoreid ja takisteid.
Sisendsektsioon on ette nähtud juhitud EMI summutamiseks ega asenda spetsiaalset harmooniliste kompensatsioonisüsteemi, kus kehtivad spetsiifilised madala sagedusega THD nõuded.
VFD tekitab kiirete pingeüleminekutega PWM-i väljundlainekuju. Pikkade mootorikaablite korral võivad hajutatud mahtuvus ja impedants mõjutada pinge lainekuju mootori klemmidel. Väljundsektsioon summutab kõrgsageduslikke komponente ja võib aidata vähendada mootoripoolset dv/dt-d, peegeldunud laineefekte, mootori mähise isolatsioonipingeid ja teatud kõrgsageduslikku mootorimüra.
Tegelik jõudlus sõltub VFD lülitusomadustest, kaabli pikkusest ja konstruktsioonist, mootori isolatsioonist, maandusest ja valitud filtri konfiguratsioonist.
Mitte iga VFD installimine ei vaja nii sisendi kui ka väljundi filtreerimist.
Nõutav konfiguratsioon sõltub lahendatavast probleemist.
| Taotluse tingimus | Tüüpiline filtreerimise kaalutlus |
|---|---|
| VFD häired sisenevad elektrivõrku | Sisendpoolne EMI filter |
| Häired, mis mõjutavad läheduses asuvaid juhtimisseadmeid | Sisendpoolne EMI filter |
| Pikk mootorikaabel | Võib olla vajalik väljundipoolne filtreerimine |
| Kõrge mootoripoolne dv/dt | Väljundpoolne filtreerimine |
| Peegeldunud laine pingeprobleem | Väljundpoolne filtreerimine |
| Nii toite- kui ka mootoripoolsed häired | Integreeritud sisend/väljundfilter |
See eristamine on toote valimisel oluline. Filter tuleks täpsustada vastavalt tegelikule elektriprobleemile, mitte paigaldada lihtsalt VFD olemasolu tõttu.

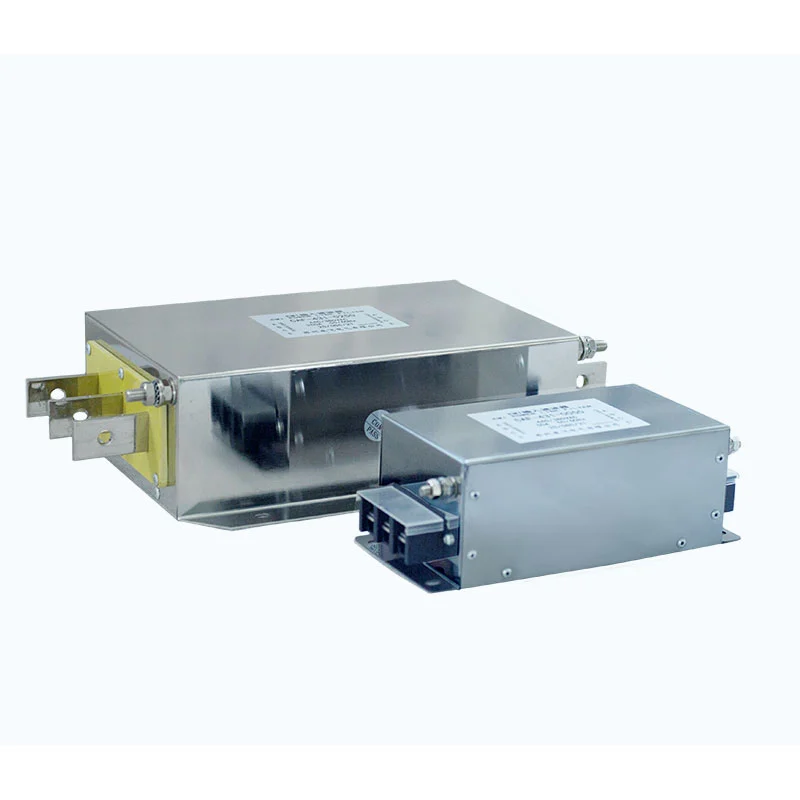

Dufew Electric ühendab sisendi ja väljundi filtreerimisahelad ühes koostu sees.
Kahel sektsioonil on eraldi elektriteed ja terminalialad toiteallika, VFD ja mootoriga ühendamiseks.
Filtreerimisvõrk võib sisaldada:
- Ühisrežiimi magnetkomponendid
- Diferentsiaalrežiimiga induktiivsed komponendid
- X kondensaatorit
- Y kondensaatorid
- Summutavad takistid
- Muud valitud konfiguratsioonis vajalikud komponendid
Integreeritud konstruktsioon vähendab vajadust paigaldada kaks eraldi filtrikorpust, kui on vaja nii sisend- kui väljundfiltreerimist.
Tegelik sisemine paigutus sõltub toote hinnangust ja konfiguratsioonist.
| Parameeter | Spetsifikatsioon |
|---|---|
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Töösagedus | 50Hz / 60Hz / kuni 500Hz |
| Nimetatud vool | 5A--1600A |
| Dielektriline tugevus, joont joont | 1500VDC / 60s |
| Dielektriline tugevus, joon maapinnaga | 2500VDC / 60s |
| Isolatsioonitakistus | >100MΩ 1000VDC juures |
| Ülekoormusvõime | 1,4 × nimivool 1 minutiks |
| Minimaalne ülekoormusintervall | 15 minutit |
| Maksimaalne kaabli pikkus* | 400m varjestatud / 300m varjestamata |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | T40 / F (155 °C) |
| Leegiaeglustav klass | UL94V-2 |
| Tootestandard | GB/T 15287/8 |
* Kaabli maksimaalne pikkus sõltub rakendusest ja seda tuleks kontrollida vastavalt VFD väljundi omadustele, mootorile, kaabli tüübile, maanduse paigutusele ja valitud filtrimudelile.
Tüüpiline Dufew filtrimudel on: CAF-4 3 1-0010
| Kood | Kirjeldus |
|---|---|
| CAF | Dufew elektriliste filtrite seeria |
| 4 | Pingeklass; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Faasi konfiguratsioon; 3 = kolmefaasiline, 1 = ühefaasiline |
| 1 | Filtri kategooria; 1 = sisendfilter, 2 = väljundfilter |
| 0010 | Nimivool; 0010 = 10A |
Integreeritud sisendi/väljundi konfiguratsiooni puhul tuleks kohaldatav mudelikood kinnitada vastava toote joonise ja spetsifikatsiooniga.
| Rakendus | Peamine nõue | Filtreerimisfunktsioon |
|---|---|---|
| Muutuva sagedusega ajamisüsteemid | Kontrollige VFD töö ajal tekkinud EMI-d | Sisendpoolne EMI summutus ja väljundipoolne kõrgsageduslik filtreerimine |
| Servo ajamisüsteemid | Vähendage elektrilisi häireid servoseadmete ümber | Sisendpoolne EMI juhtimine ja väljundipoolne mootoripoolne filtreerimine |
| Tööstusliku mootori juhtimine | Parandage mootori ajamisüsteemide EMC jõudlust | Summuta juhitud häired ja kõrgsageduslikud lülituskomponendid |
| CNC-masinad ja tööpingid | Vähendage juhtimis- ja ajamiseadmeid mõjutavaid häireid | Sisend EMI filtreerimine ja väljundipoolne dv/dt vähendamine |
| Pika mootorikaabli paigaldus | Peegeldunud laine ja kõrgsagedusliku pinge mõju juhtimine | Väljundpoolne filtreerimine VFD ja mootori vahel |
| Konveieri-, pumba- ja ventilaatorisüsteemid | Vähendage muutuva kiirusega mootori tööst tulenevaid häireid | Sisendpoolne EMI summutus ja vajaduse korral väljundi filtreerimine |
| Tööstusautomaatika seadmed | Piirake häireid ajamisüsteemide ja läheduses asuva elektroonika vahel | Ühisrežiimi ja diferentsiaalrežiimi filtreerimine |
| Tootmisseadmed | Käsitlege nii toite- kui ka mootoripoolseid häireid | Integreeritud sisendi ja väljundi filtreerimine |
Märkus. Nõutav filtri konfiguratsioon sõltub VFD-st, mootorist, kaabli pikkusest, EMC tingimustest ja konkreetsest häireprobleemist. Mitte iga VFD rakendus ei vaja nii sisendi kui ka väljundi filtreerimist.
| Valiku parameeter | Vajalik teave | Eesmärk |
|---|---|---|
| VFD mudel | Tootja ja mudeli number | Rakendatava sisendi/väljundi konfiguratsiooni määramiseks |
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC | Filtri nimipinge sobitamiseks ajamisüsteemiga |
| Nimetatud vool | VFD sisend- või väljundvool | Vajaliku filtri voolutugevuse määramiseks |
| Mootori võimsus | kW või HP | Mootoripoolse filtreerimisnõuete hindamiseks |
| Mootori nimipinge | Mootori tööpinge | Väljundipoolse ühilduvuse kontrollimiseks |
| Mootori kaabli pikkus | Kaabli tegelik pikkus meetrites | Oluline dv/dt ja peegeldunud laine efektide hindamiseks |
| Kaabli tüüp | Varjestatud või varjestamata; kaabli ehitus, kui see on saadaval | Elektromagnetilise ühilduvuse ja kõrgsageduslike omaduste hindamiseks |
| Lülitussagedus | VFD kandja/lülitussagedus, kui see on saadaval | Aitab hinnata kõrgsagedusliku filtreerimise nõudeid |
| Paigalduskeskkond | Juhtkapp, masin, tootmisliin jne. | Paigaldamise ja elektromagnetilise ühilduvuse kaalutluste kindlaksmääramiseks |
| Häire seisund | EMI, mootorimüra, dv/dt, peegeldunud laine, lähedalasuvate seadmete häired jne. | Et teha kindlaks, kas sisendi filtreerimine, väljundi filtreerimine või integreeritud konfiguratsioon on sobivad |
| Maanduskorraldus | Maandus- ja kaablivarjestusmeetod | See on oluline tõhusa kõrgsageduslike häirete kontrollimiseks |
Esialgseks hindamiseks saavad kliendid esitada:
VFD mudel + nimipinge + nimivool + mootori võimsus + mootorikaabli pikkus + kaabli tüüp + lülitussagedus + täheldatud häired
See teave on filtri valimisel üldiselt kasulikum kui filtri määramine ainult mootori võimsuse järgi.
Õige paigaldamine on oluline, kuna kõrgsageduslikud häired võivad sobimatu juhtmestiku kaudu osa filtreerimisahelast mööda minna.
Ühendage sisendosa toiteallika ja VFD vahel.
Ühendage väljundsektsioon VFD ja mootori vahel.
Sisend- ja väljundklemmid peavad olema ühendatud vastavalt toote elektriskeemile ja neid ei tohi omavahel vahetada.
Toite- ja mootoripoolsed kaablid tuleks juhtida eraldi.
Vältige pikki paralleelseid jookse filtri sisend- ja väljundjuhtmete vahel, kuna elektromagnetiline side võib vähendada filtreerimise efektiivsust.
Filter tuleb maandada vastavalt kehtivatele elektripaigaldusnõuetele ja VFD tootja EMC juhistele.
Kõrgsageduslike häirete korral eelistatakse üldiselt lühikest madala takistusega maandusteed.
Kui kasutatakse varjestatud mootorikaablit, tuleb kaabli varjestus lõpetada vastavalt VFD tootja EMC nõuetele.
Enne süsteemi pingestamist kontrollige:
- Filtri pinge ja nimivool
- terminali ühendused
- Maandus
- Sisend-/väljundkaabli marsruutimine
- Mootori ühendus
- Mehaaniline kinnitus
Pärast paigaldamist kontrollige VFD ja mootori normaalset tööd ning algset häireseisundit.
Dufew Electric toodab jõuelektroonika komponente, sealhulgas takisteid, pidurisüsteeme, reaktoreid, filtreid, trafosid ja kohandatud elektrikomponente. Muutuva sagedusega ajamiga filtreid toodetakse vastavalt nõutavale elektrilisele konfiguratsioonile ja rakendusele.
Tootmisprotsess hõlmab tavaliselt komponentide kontrolli, magnetkomponentide töötlemist, mähist ja isolatsiooni, filtrite kokkupanekut, elektrilist testimist, lõppkontrolli ja pakkimist. Olenevalt toote konfiguratsioonist võivad kvaliteedikontrollid hõlmata komponendi spetsifikatsiooni, mähist, isolatsiooni, klemme, isolatsioonitakistust, dielektrilist tugevust, elektrilist jõudlust ja mõõtmeid.
Tootespetsiifilisi jooniseid, katseprotokolle ja tehnilisi dokumente saab esitada vastavalt projekti nõuetele.

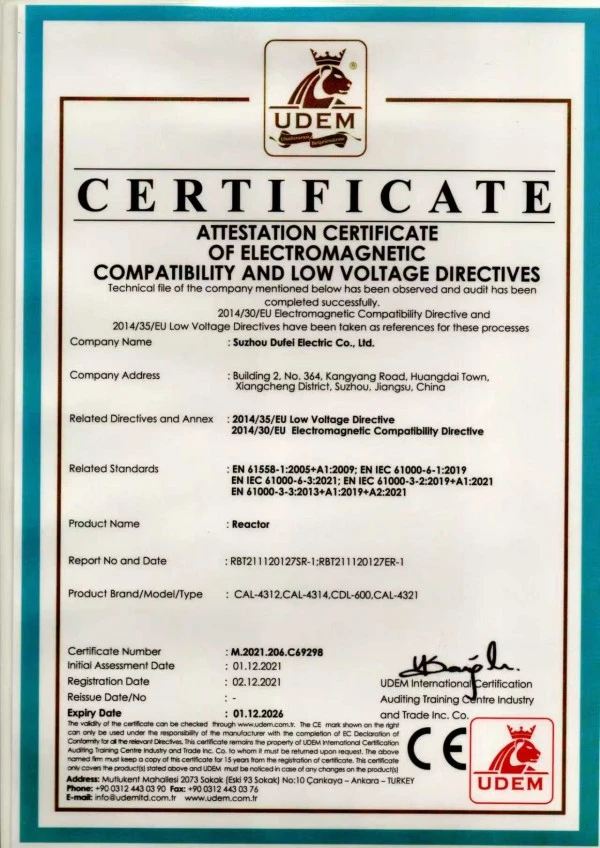

Dufew Electricul on ISO- ja CE-sertifikaadid, mis toetavad selle kvaliteedijuhtimist ja toodete vastavusnõudeid.
Kohaldatav sertifikaat ja tehniline dokumentatsioon tuleks kinnitada vastavalt konkreetsele tootemudelile ja sihtturule.

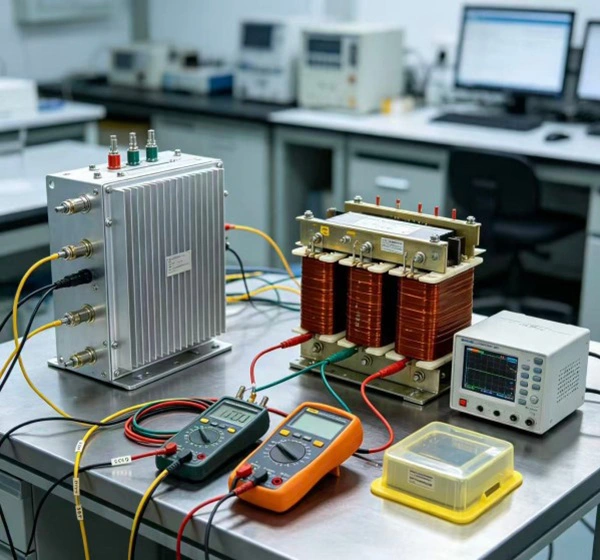

Kvaliteedikontroll hõlmab asjakohaseid etappe alates komponentide kontrollimisest ja kokkupanekust kuni elektrilise testimise ja lõppkontrollini.
Dufew Electric tarnib filtreid ja muid jõuelektroonika komponente originaalseadmete tootjatele, turustajatele, süsteemiintegraatoritele ja tööstuskasutajatele.

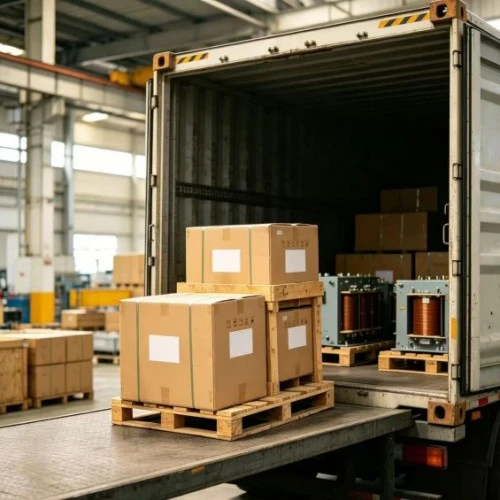

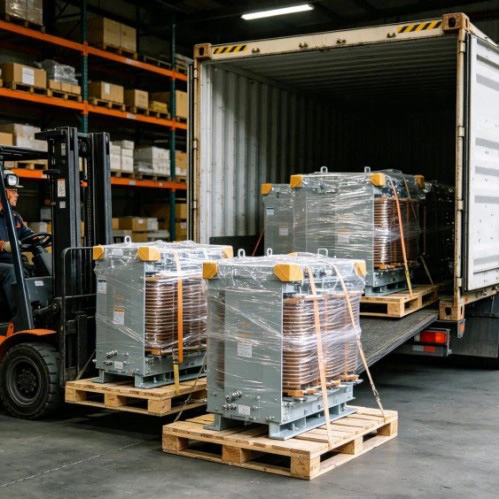

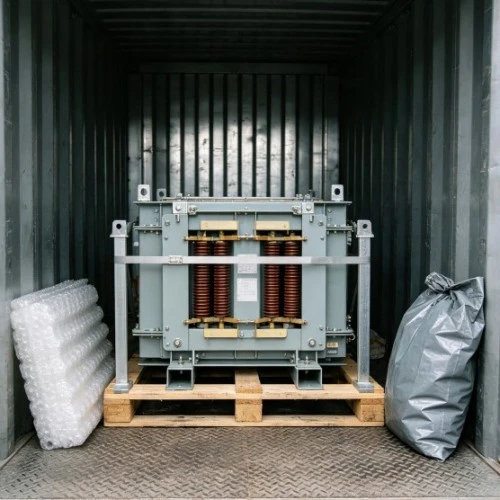

Pakendamine ja tarnekorraldus valitakse vastavalt toote mõõtmetele, kaalule, kogusele, sihtkohale ja kliendi nõudmistele.
Saadaolevad tarnekorraldused võivad hõlmata järgmist:
- Merekaubavedu
- Lennutransport
- Kiire kohaletoimetamine
- Kliendi määratud ekspediitor
Pakend valitakse vastavalt toote ehitus- ja transporditingimustele.
EMI juhtimiseks on toiteallika ja VFD vahele paigaldatud sisendfilter. VFD ja mootori vahele on paigaldatud väljundfilter, et juhtida kõrgsageduslikke komponente, dv/dt ja peegeldunud laineefekte.
Ei. Nõue sõltub mootorikaabli pikkusest, VFD väljundomadustest, mootori isolatsioonist, elektromagnetilise ühilduvuse tingimustest ja rakenduse nõuetest.
Jah. Seda saab hinnata servoajami rakenduste jaoks, kus on vaja kontrollida sisendipoolseid EMI või mootoripoolseid kõrgsageduslikke häireid. Elektriline nimiväärtus peab vastama ajamisüsteemile.
Jah. Väljundsektsioon on ette nähtud kõrgsageduslike lülituskomponentide summutamiseks ja võib vähendada dv/dt mootori klemmides. Tegelik tulemus sõltub VFD-st, filtri konfiguratsioonist, kaablist ja mootorist.
Jah. Pikad mootorikaablid võivad suurendada peegeldunud laine ja kõrgsagedusliku pinge mõju, muutes väljundi filtreerimise asjakohasemaks. Lubatud kaabli pikkus tuleb konkreetse rakenduse jaoks kinnitada.
Mitte tingimata. See toode on peamiselt mõeldud VFD-süsteemide ümber elektromagnetiliste signaalide ja kõrgsageduslikuks filtreerimiseks. Kui nõue on juhtida konkreetseid toitesüsteemi harmoonilisi järjekordi või THD-d, tuleks hinnata spetsiaalset harmooniliste leevenduslahendust.
Elektrooniline reguleerimine pole tavaliselt vajalik, kuna filter on passiivne. Õige mudeli valik, juhtmestik, maandus ja paigaldamine on endiselt vajalikud.
Sobiva konfiguratsiooni valimisel on kasulikud VFD mudel, toitepinge, nimivool, mootori võimsus, mootorikaabli pikkus, kaabli tüüp ja spetsiifiline häire või mootoripoolne probleem.
Dufew Electric toodab muutuva sagedusega ajamfiltreid VFD-dele, servoajamitele, mootori juhtimissüsteemidele ja tööstusautomaatikaseadmetele.
Integreeritud konfiguratsioon pakub sisendipoolset EMI-filtrimist ja väljundipoolset mootorifiltrimist ühes komplektis. Valik võib põhineda ajami nimiväärtusel, mootori omadustel, kaabli pikkusel, elektromagnetilise ühilduvuse tingimustel ja paigaldusnõuetel.
Toote hindamiseks esitage VFD mudel, mootori võimsus, nimivool, mootorikaabli pikkus, kaabli tüüp ja toitepinge.
