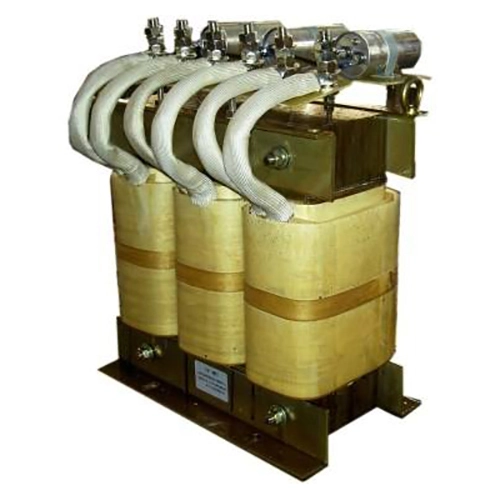

Siinuslaine filter

Dufew elektriline siinuslainefilter on paigaldatud VFD-süsteemide väljundi poolele, et parandada mootoripoolse lainekuju kvaliteeti ja pakkuda usaldusväärset mootorikaitset tööstuslikes rakendustes. VFD lülitustöö ajal genereeritakse ja edastatakse mootorikaablite kaudu kõrgsageduslikke PWM-pingeimpulsse, eriti kaugpaigaldiste puhul, mis võivad põhjustada peegeldunud pinget, suurenenud dv/dt pinget, elektromagnetilisi häireid ja täiendavaid mootorikadusid.

VFD siinuslainefilter kasutab LC madalpääsfiltristruktuuri, mis koosneb reaktoritest ja kondensaatoritest. Filtreerimisvõrk nõrgendab kandesageduslikke komponente ja kõrgsageduslikke harmoonilisi PWM-i väljundsignaalidest, võimaldades samal ajal põhisageduse pingel tõhusalt läbida, muutes väljundlainekuju sujuvamaks peaaegu siinuskujuliseks lainekujuks.

Filtreerimisprotsess aitab:

- Vähendage PWM kõrgsageduslikke komponente

- Mootori klemmi pinge lainekuju parandamine

- Madalam dv/dt pinge mootori isolatsioonil

- Vähendage elektromagnetilisi häireid (EMI)

- Parandage mootori töö stabiilsust ja töökindlust

Tootes kasutatakse madala kaoga külmvaltsitud räniterasest südamikke, F-klassi isolatsioonimaterjale, vaakumimmutustehnoloogiat ja optimeeritud soojuskonstruktsioone, et säilitada stabiilne jõudlus pideva tööstusliku töötamise ajal, pakkudes tõhusat lahendust pikkade kaablitega mootorisüsteemidele, automaatikaseadmetele ja suure jõudlusega VFD-rakendustele.

Peamised eelised

1. Täiustatud VFD väljundi lainekuju

Erinevalt tavalisest väljundreaktorist, mis suurendab peamiselt vooluahela impedantsi, tagab LC-filtreerimisstruktuur kõrgsageduslike lülituskomponentide suurema sumbumise, mille tulemuseks on sujuvam mootori pinge lainekuju väiksema kõrgsagedusmoonutusega ja väiksema elektrilise pingega mootori mähistele.

2. Vähendatud mootori isolatsiooni pinge

Kõrged dv/dt PWM-impulsid võivad suurendada isolatsioonipinget, eriti kui VFD ja mootori vahele on paigaldatud pikad kaablid. Filter aitab piirata pinge hüppeid ja peegeldunud laineefekte, vähendades koormust mootori mähise isolatsioonile ja toetades mootori pikemaajalist tööd.

3. Sobib pikamaa mootorikaablite jaoks

Pikad mootorikaablid toovad sisse hajutatud mahtuvuse, mis võib suurendada laadimisvoolu ja peegeldunud pinget. Dufew reguleerib elektrilisi parameetreid vastavalt süsteeminõuetele selliste rakenduste jaoks nagu kaugpumbasüsteemid, välistingimustes kasutatavad mootoriseadmed, maa-alused masinad ja suured tootmisliinid.

4. Mootori täiustatud töötingimused

Summutades kõrgsageduslikke häireid ja väljundlainekuju moonutusi, võib filter aidata vähendada mootori elektromagnetilist müra, täiendavat temperatuuritõusu, harmoonilistega seotud kadusid ja mehaanilist vibratsiooni, mis on seotud inverteri ebastabiilse väljundlainekujuga.

Tehnilised disainifunktsioonid

Optimeeritud LC madalpääsfiltri struktuur

Reaktor ja kondensaator on sobitatud vastavalt VFD PWM väljundomadustele. Saadud LC-struktuur nõrgendab kandesageduse komponente, säilitades samal ajal põhisageduse ülekande ja parandades pinge lainekuju mootori poolel.

Väikeste kadudega magnetahela disain

Magnetsüsteem võib kasutada külmvaltsitud räniterasest südamikke, optimeeritud õhupilu struktuuri ja väikese kadudega magnetmaterjale, et säilitada stabiilsed induktiivsuse omadused ja kontrollida magnetkadusid pideva töötamise ajal.

Usaldusväärne isolatsioon ja soojusdisain

Isolatsioonisüsteem võib sisaldada F-klassi kõrge temperatuuri isolatsiooni, vaakumimmutamist ja leegiaeglustavaid isolatsioonimaterjale. Need meetmed toetavad dielektrilist tugevust, mehaanilist stabiilsust ja usaldusväärset töötamist pidevates tööstuslikes tingimustes.

Mudeli kirjeldus

Näide: SWF-4 3 2-1200

Tehnilised andmed

Tüüpilised rakendused

Dufew siinuslainefiltri lahendused sobivad VFD-süsteemidele, mis nõuavad paremat väljundlainekuju jõudlust ja mootorikaitset.

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric toodab tööstuslikke jõuelektroonika komponente, sealhulgas filtreid, reaktoreid, piduritakisteid, trafosid ja kohandatud elektrilahendusi. Lainekuju filtreerivate toodete tootmine toimub kontrollitud protsesside kaudu alates magnetkomponentide ettevalmistamisest ja mähimisest kuni isolatsiooni töötlemise, immutamise, elektrilise testimise ja lõppkontrollini.

Tootmisprotsessid hõlmavad järgmist:

- Magnetilise südamiku töötlemine

- Täpne mähis

- Isolatsioonitöötlus

- Vaakum-immutamine

- Elektrilise jõudluse testimine

Kvaliteedikontroll hõlmab peamisi elektrilisi ja mehaanilisi parameetreid, sealhulgas:

- Isolatsioonitakistuse testimine

- Dielektrilise vastupidavuse testimine

- Elektriliste parameetrite kontrollimine

- Temperatuuri tõusu testimine

- Lõplik välimus

Dufew Electric toetab ka originaalseadmete tootjate tootmist, kohandatud elektriparameetreid, insenerirakenduste tuge ja projektipõhist tarnimist. Toote jooniseid, katsearuandeid ja sertifitseerimisdokumente saab esitada vastavalt kliendi ja projekti nõuetele.

Pakkimine ja kohaletoimetamine

Dufew pakub tööstuslike elektritoodete ekspordistandarditele vastavaid pakendilahendusi.

Pakend sisaldab:

- Niiskuskindel kaitse

- Põrutuskindel kinnitus

- Tugevdatud puidust korpused rasketele mudelitele

- Toote identifitseerimissildid

- Tehnilised dokumendid

Iga üksust kontrollitakse enne saatmist, et tagada toote spetsifikatsioonide vastavus kliendi nõudmistele.

Siinuslaine filter vs väljundreaktor

KKK

K1: Mis vahe on siinuslainefiltril ja väljundreaktoril?

Siinuslainefilter kasutab PWM-i lülituskomponentide vähendamiseks ja mootoripoolse lainekuju kvaliteedi parandamiseks LC-filtreerimisstruktuuri. Väljundreaktor suurendab peamiselt impedantsi, et piirata voolu muutusi ja vähendada pinge tõusu kiirust, kuid see ei muuda oluliselt väljundlainekuju.

Q2: Millal tuleks see toode VFD-süsteemi installida?

Seda on soovitatav kasutada pikkade mootorikaablite, tundlike mootorite, rangete elektromagnetilise ühilduvuse nõuete või süsteemide jaoks, kus PWM pinge võib mõjutada mootori töökindlust.

Q3: kas see võib toetada pikamaa mootorikaablite rakendusi?

Jah. Filtreerimisparameetreid saab kohandada vastavalt kaabli pikkusele, mootori võimsusele, VFD omadustele ja töötingimustele.

Q4: Kas Dufew saab pakkuda kohandatud lahendusi?

Jah. Dufew toetab kohandatud disainilahendusi, mis põhinevad nimipingel, vooluvõimsusel, kandesagedusel, paigaldusnõuetel ja konkreetsetel rakendustingimustel.
