Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.
Kui toiteseadmed vajavad enne paigaldamist või masstootmist jõudluse kontrolli, on oluline stabiilne ja juhitav koormusallikas.

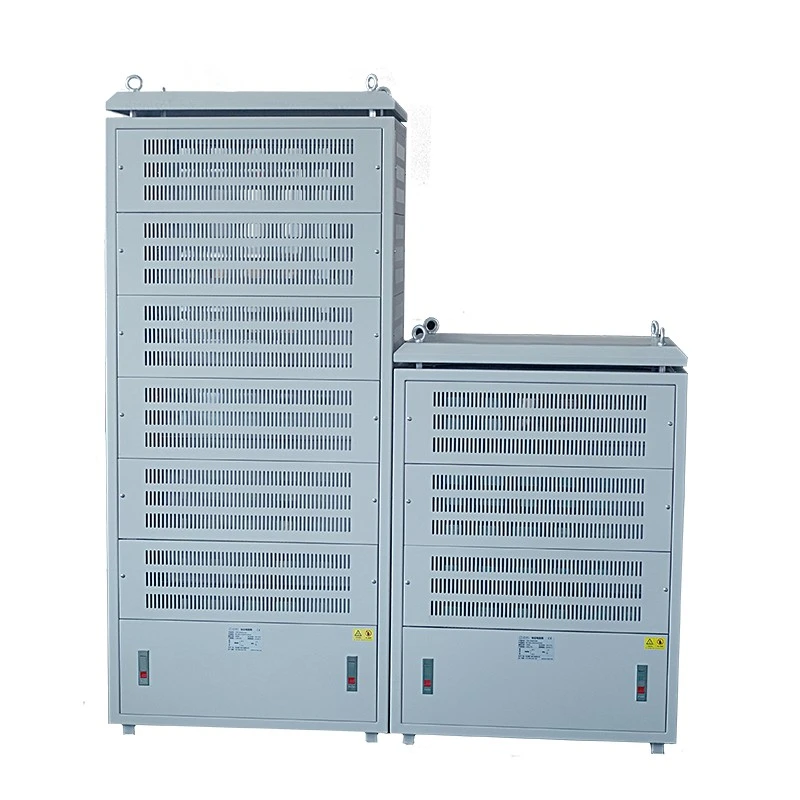

Dufew Electric Load Resistor Cabinet pakub praktilist lahendust, simuleerides kuivade takistielementide kaudu tegelikke töökoormusi. See muudab elektrienergia takistimoodulite kaudu soojuseks, võimaldades inseneridel hinnata seadmete väljundvõimsust, ülekoormusvõimet, temperatuuri tõusu ja pikaajalist tööstabiilsust.
Erinevalt piduritakistisüsteemidest, mis kasutavad peamiselt mootori aeglustamise ajal regenereeritud energiat, on see toode välja töötatud pidevaks koormuse simuleerimiseks ja töökindluse testimiseks.
Kapp võtab vastu mitu sõltumatut modulaarse lülituskonstruktsiooniga takistirühma. Kasutajad saavad kohandada erinevaid koormuskombinatsioone vastavalt testimisnõuetele, sealhulgas kergele koormusele, nimikoormusele ja ülekoormustingimustele.
Süsteem toetab:
- Võimsusvahemik: 20KW-500KW
- Tööpinge: ≤3000V
- Takistuse vahemik: 0,01Ω-1KΩ
- takistuse täpsus: ±3% / ±5% / ±10%
Dufew Electric pakub kohandatud konfiguratsioone vastavalt testitud seadmete parameetritele, testimise kestusele, paigalduskeskkonnale ja koormusnõuetele.
Enne generaatorite, UPS-süsteemide, energiasalvestussüsteemide või toitemuundurite paigaldamist või masstootmiseks tarnimist peavad tootjad kontrollima, kas seadmed võivad erinevatel koormustingimustel ohutult ja töökindlalt töötada.
Ainuüksi koormuseta testimine ei suuda paljastada selliseid probleeme nagu ebapiisav väljundvõimsus, liigne temperatuuri tõus, ebastabiilne toite muundamine, kaitsesüsteemi tõrked või pikaajalised töökindlusriskid.
Kontrollitud takistuslik koormus võimaldab inseneridel simuleerida tegelikke töötingimusi turvalises testimiskeskkonnas. Dufew Electric Load Resistor Cabinet aitab kasutajatel hinnata seadmete jõudlust madala koormuse testimise, nimikoormuse testimise, pideva täiskoormuse testimise ja lühiajalise ülekoormuse testimise kaudu, aidates tuvastada võimalikud probleemid enne kasutuselevõttu.
See kasutab suure võimsusega takistielemente elektrienergia muundamiseks kontrollitud soojusenergiaks seadmete testimise ajal.
Testimisprotsessi ajal varustavad testitavad seadmed elektritoitega kappi ja takistimoodulid tarbivad energiat vastavalt konfigureeritud takistusväärtustele. Tekkinud soojus eemaldatakse seejärel jahutussüsteemi kaudu, võimaldades inseneridel analüüsida seadmete jõudlust erinevatel koormustingimustel.
Modulaarne takisti struktuur võimaldab paindlikke koormuse kombinatsioone ilma fikseeritud võimsusega testimisseadmeid asendamata, toetades erinevaid katsetingimusi, nagu madala koormusega töö, nimikoormusega töö, pidev täiskoormusega töötamine ja lühiajaline ülekoormuse simulatsioon.
Sobiva koormakapi valimine nõuab enamat kui võimsuse valimine. Õige konfiguratsioon sõltub testitud seadmetest, töötingimustest ja konkreetsetest testimiseesmärkidest.
Koormusvõime peaks vastama testitud seadmete väljundvõimsuse nõuetele, sealhulgas generaatori nimiväljundile, UPS-i võimsusele, PCS-i nimivõimsusele ja inverteri väljundvõimsusele.
Näiteks 500 kW generaatori testimisprojekti jaoks võib olla vaja koormuskappi, mis on konfigureeritud vastavalt tegelikule testimisprotsendile, kestusele ja töötingimustele.
Erinevad seadmed nõuavad erinevat elektrikonfiguratsiooni. Kliendid peaksid esitama vajaduse korral vahelduv- või alalisvoolu testimisnõuded, tööpinge ja sageduse nõuded.
Dufew Electric saab kappi kohandada vastavalt erinevatele pingetingimustele ja testimisnõuetele.
Erinevad katsetamise eesmärgid nõuavad erinevaid koormusprofiile. Peamised tegurid hõlmavad nõutavaid koormusastmeid, pidevat tööaega, ülekoormusnõudeid ja vananemistesti kestust.
Lühiajaliseks kontrollimiseks mõeldud kapp võib vajada erinevat konfiguratsiooni kui see, mida kasutatakse pikaajaliseks töökindluse testimiseks.
Paigalduskeskkond mõjutab otseselt kapi struktuuri ja jahutuse disaini. Olulised tegurid hõlmavad sise- või välispaigaldust, vaba ruumi, ventilatsioonitingimusi ja transpordinõudeid.
Dufew Electric hindab neid tegureid enne sobiva struktuuri ja konfiguratsiooni soovitamist.
Erinevad testimisprojektid nõuavad erinevat koormustaset. Dufew Electric kujundab kapi mitme sõltumatu takistiharuga, võimaldades paindlikke koormuskombinatsioone vastavalt testimisnõuetele.
See disain võimaldab mitut võimsussektsiooni sõltumatult ümber lülitada, loob erinevaid koormustasemeid ilma seadmeid välja vahetamata ning parandab testimise tõhusust ja korratavust.
Näiteks võib üks kapp simuleerida mitut testimisetappi, selle asemel et nõuda mitut fikseeritud võimsusega koormusseadet.
Kaasaegsed toiteseadmed hõlmavad erinevaid väljundtüüpe, nagu vahelduvvoolugeneraatorid, alalisvoolusüsteemid, akusalvestusseadmed ja toitemuundurid. Kappi saab konfigureerida vastavalt erinevatele elektriliste testimisnõuetele.
See toetab erinevaid pingetasemeid ja AC/DC koormuse testimise rakendusi, vähendades vajadust eraldi testimisseadmete järele.
Tüüpilised rakendused hõlmavad energiasalvestussüsteemi testimist, UPS-i jõudluse kontrollimist, toitemuunduri testimist ja generaatori koormuse testimist.
Usaldusväärne koormuse testimise süsteem nõuab enamat kui täpseid takistuse väärtusi. Kapi struktuur peab tagama ka stabiilse elektrilise jõudluse, tõhusa soojuse hajumise, ohutu töö ja mugava hoolduse.
Dufew Electric Load Resistor Cabinet ühendab takistimoodulid, jahutussüsteemid, kaitsekomponendid ja korpuse komplekti, et pakkuda täielikku takistusliku koormuse testimise lahendust.
| Komponent | Funktsioon |
|---|---|
| Suure võimsusega takistimoodulid | Muutke elektrienergia testimise ajal kontrollitud soojuseks |
| Sõltumatud koormusgrupid | Pakkuda paindlikku koormuse reguleerimist erinevate katsetingimuste jaoks |
| Jahutussüsteem | Eemaldage tekkinud soojus ja säilitage stabiilne töö |
| Kaitsekomponendid | Parandage tööohutust ebatavalistes tingimustes |
| Elektriühendussüsteem | Tagada usaldusväärne ühendus testitud seadmete ja koormakapi vahel |
| Kapi korpus | Pakub mehaanilist kaitset ja organiseeritud sisemist paigaldust |
Modulaarne struktuur võimaldab Dufew Electricul kappi kohandada vastavalt:
- Nõutav võimsus
- takistuse väärtus
- Tööpinge
- Testimise kestus
- Paigaldusnõuded
Pikaajaline testimine nõuab stabiilset vastupidavust ja tõhusat kuumuse kontrolli. Dufew Electric Load Resistor Cabinet võtab kasutusele eraldiseisva soojusjuhtimise disaini, et parandada tööstabiilsust pideva testimise ajal.
Disain sisaldab:
- Sõltumatud õhuvoolukanalid erinevatele koormusgruppidele
- Individuaalne temperatuuri jälgimine
- Sõltumatu kaitse igale koormaosale
See aitab vähendada soojuse vastasmõju takistirühmade vahel, parandada testi järjepidevust ja säilitada stabiilseid takistuse väärtusi pikaajalise töötamise ajal.
Kapil on modulaarne struktuur, mis on loodud mugavaks kontrollimiseks, hoolduseks ja tulevaseks reguleerimiseks.
Põhifunktsioonide hulka kuuluvad:
- Modulaarne takisti paigutus
- Iseseisvad elektriharud
- Selge sisemine juhtmestiku paigutus
- Ligipääsetavad hoolduspaneelid
Kui koormaosa vajab ülevaatust, saavad tehnikud konkreetset moodulit hooldada ilma kogu korpust täielikult lahti võtmata, mis aitab vähendada hooldus- ja seadmete seisakuaega.
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Koormustakisti kapp |
| Rakendus | Toiteseadmete testimine ja vananemise test |
| Võimsusvahemik | 20KW-500KW |
| Tööpinge | ≤3000V |
| Vastupidavuse vahemik | 0,01Ω-1KΩ |
| Vastupidavuse täpsus | ±3% / ±5% / ±10% |
| Kaitseaste | IP20/IP23 |
| Temperatuuri koefitsient | ≤300 ppm/℃ |
| Leegiaeglustav klass | UL94V-2 |
| Standardne | GB-5792 |
Näide: CRC 100KW 2,7R J
| Sümbol | Kirjeldus |
|---|---|
| CRC | Koormustakisti kapp |
| 100 kW | Nimivõimsus |
| 2,7R | Nimetatud takistus |
| J | Takistuse täpsus (K=±10%, J=±5%, H=±3%) |
Stabiilse töö tagamiseks pikaajalise testimise ajal teostab Dufew Electric enne tarnimist elektrilise kontrolli.
| Testi üksus | Katse seisukord | Esitus |
|---|---|---|
| Dielektriline tugevus | 2500VAC/50Hz/60S | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10 korda suurem nimivõimsus 5S | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | Tsükli töö (10S tühjenemine, 90S intervall) | >9000h |
| Niiske kuumuse test | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperatuuri tsükkel | -55 ℃, 55 ℃, 155 ℃ tsüklitest | △R≤±(2%R+0,05Ω) |
| Kuumakindlus | 350℃/2h | Ilmseid kahjustusi pole |
| Temperatuuri koefitsient | Nimikoormuse võrdlus | ≤300 ppm/℃ |
Usaldusväärse töö tagamiseks transpordi- ja tööstuslikes paigalduskeskkondades teostab Dufew Electric enne tarnimist koormustakisti kapi mehaanilise kontrolli.
| Testi üksus | Seisund | Esitus |
|---|---|---|
| Terminali tugevus | 45N/30S | Ei mingit lõtvust ega kahjustusi |
| Vibratsioonikindlus | 5-200Hz, 1g, 98m/S² | Konstruktsioonikahjustusi pole |
Need mehaanilised kontrolliprotseduurid aitavad tagada konstruktsiooni töökindluse ja stabiilsed elektriühendused transportimise, paigaldamise ja pikaajalise kasutamise ajal.
Dufew elektrilist koormustakisti kappi kasutatakse laialdaselt jõuseadmete jõudluse kontrollimiseks, töökindluse testimiseks ja vananemistestideks. See pakub kontrollitud elektrilise koormuse simulatsiooni, mis aitab inseneridel hinnata seadmete jõudlust erinevates töötingimustes.
| Rakendus | Kliendi testimise nõuded | Kuidas koormustakisti kapp aitab | Peamised hindamiselemendid |
|---|---|---|---|
| Generaatori koormuse testimine | Kontrollige, kas generaatorid suudavad säilitada stabiilse väljundvõimsuse nimikoormuse ja pideva koormuse tingimustes | Simuleerib erinevaid koormustingimusi, et hinnata generaatori jõudlust enne tarnimist või paigaldamist | Nimiväljundvõimsus, termiline jõudlus, pidev töö stabiilsus, kaitsereaktsioon |
| UPS-i süsteemi testimine | Kontrollige varutoite töökindlust ja aku tühjenemist | Pakub kontrollitud takistuslikke koormusi UPS-i väljundi testimiseks ja töökindluse kontrollimiseks | Väljundi stabiilsus, tühjendusjõudlus, ülekoormusvõime, pikaajaline töö |
| Energiasalvestusarvutite testimine | Hinnake võimsuse muundamise jõudlust erinevates töötingimustes | Simuleerib AC/DC koormusi PCS-i jõudluse testimiseks ja termilise hindamise jaoks | Võimsuse muundamise efektiivsus, termiline käitumine, väljundi stabiilsus, pidev töövõime |
| Inverteri ja toiteallika testimine | Kontrollige toote toimivust arenduse ja tootmise testimise ajal | Loob korratavad koormustingimused jõuelektroonikaseadmete testimiseks | Väljundjõudlus, temperatuuri tõus, kaitsefunktsioonid, töökindluse hindamine |
| Tööstuslike elektriseadmete vananemise test | Enne masstootmist tehke pikaajaline töökontroll | Tagab stabiilse takistusliku koormuse vastupidavus- ja vananemistestideks | Pikaajaline stabiilsus, komponentide töökindlus, soojusjuhtimise jõudlus |
Sobiva laadimiskapi valimine nõuab enamat kui võimsuste sobitamist.
Dufew Electric hindab:
- Testitud seadmete nimivõimsus
- Nõuded pingele
- Vahelduv- või alalisvoolu testimisrežiim
- Nõutavad laadimisastmed
- Pidev tööaeg
- Paigaldustingimused
Nende parameetrite põhjal saab Dufew Electric pakkuda sobivat takisti konfiguratsiooni, jahutuskonstruktsiooni ja kapi struktuuri.
See aitab klientidel vältida selliseid probleeme nagu ebapiisav testimisvõimsus, liigne temperatuuri tõus või sobimatu koormuse konfiguratsioon.
Dufew Electric on professionaalne jõuelektroonika komponentide tootja Hiinas, mis integreerib takistite tootmise, korpuse kokkupanemise ja elektrilise testimise võimalused, et pakkuda kohandatud koormustestimise lahendusi erinevatele tööstuslikele rakendustele.
Erinevalt tarnijatest, kes panevad kokku ainult standardkappe, haldab Dufew Electric peamisi tootmisprotsesse alates takisti konfiguratsioonist ja korpuse integreerimisest kuni lõppkontrollini, aidates parandada toote järjepidevust, kvaliteedikontrolli ja projekti töökindlust.
Takistimoodulid on konfigureeritud vastavalt kliendi testimisnõuetele, sealhulgas võimsus, takistuse väärtus, pingetingimused ja tööaeg. See tagab, et koormakapp suudab erinevate katsestsenaariumide ajal pakkuda stabiilset elektrilist koormust.
Kapi kokkupanemise protsess hõlmab sisemist elektrijuhtmestikku, kaitsekomponentide paigaldamist, jahutusstruktuuri integreerimist, takistimooduli paigaldamist ja välise kapi kokkupanekut.
Sisemine paigutus on optimeeritud elektrilise töökindluse, tõhusa soojuse hajumise ja mugava hoolduse tagamiseks, et toetada pikaajalist tööstuslikku tööd.
Enne tarnimist teostab Dufew Electric põhjalikud kontrolliprotseduurid, sealhulgas elektriühenduse kontrollimine, takistuse mõõtmine, isolatsiooni testimine, dielektrilise tugevuse testimine, mehaaniline kontroll ja toote spetsifikatsiooni kinnitamine.
Need kontrolliprotseduurid aitavad tagada, et iga koormustestisüsteem vastab enne saatmist kokkulepitud projektinõuetele.
Erinevad tööstusharud nõuavad erinevaid testimistingimusi. Dufew Electric toetab kohandatud lahendusi 20KW–500KW võimsuse konfiguratsioonide, kohandatud takistusväärtuste, erinevate pingenõuete, vahelduv-/alalisvoolu testimisvõimaluste ja kapi struktuuri reguleerimisega.
Dufew Electric haldab võtmeprotsesse alates takistikomponentidest kuni valmis kapisüsteemideni, aidates parandada toodete järjepidevust, kvaliteedikontrolli, tarnekindlust ja tehnilist sidetõhusust.
Tööstuslike katseprojektide puhul on õige valik hädavajalik. Dufew Electric teeb klientidega koostööd, et hinnata rakendusnõudeid, elektrilisi parameetreid, testimisprotseduure ja paigaldustingimusi, et soovitada sobivaid lahendusi fikseeritud standardkonfiguratsioonide asemel.
Dufew Electric järgib struktureeritud kvaliteedikontrolli protseduure, et säilitada stabiilsed tootmisstandardid ja toote usaldusväärne jõudlus kogu tootmisprotsessi vältel.
Kvaliteedi tagamine hõlmab ISO9001 kvaliteedijuhtimissüsteemi sertifikaati, CE-sertifikaati, elektrilise jõudluse testimise dokumente ja tehase kontrollimise dokumente.
Kontrollitud tootmisprotsesside ja toodete kontrollimise protseduuride kaudu pakub Dufew Electric usaldusväärseid koormuse testimise lahendusi tööstuslikele energiarakendustele.
Tööstuslike testimisseadmetena nõuavad koormustestisüsteemid usaldusväärset transpordi ettevalmistamist ja paigaldamise planeerimist, et tagada ohutu tarnimine ja sujuv kasutuselevõtt.
Dufew Electric pakub transpordiohutuse parandamiseks tugevdatud ekspordipakendit, niiskuskaitset, sisemisi kinnituskonstruktsioone ja toote identifitseerimismärgiseid.
Enne tarnimist kinnitavad insenerid kapi mõõtmed, tõstenõuded, elektriliidese teabe ja kliendi paigaldustingimused, et toetada tõhusat paigaldamist pärast tarnimist.
Transpordivõimalused hõlmavad merevedu rahvusvaheliste projektide jaoks, veoautotransporti riigisiseseks tarnimiseks ja muid kohandatud logistikalahendusi vastavalt projekti nõuetele.
Kuigi elektrilise koormuse simuleerimiseks kasutatakse nii koormustakisti kappi kui ka takistuslikku koormuspanka, on need loodud erinevate testimisnõuete ja rakenduskeskkondade jaoks.
| Võrdlusüksus | Koormustakisti kapp | Resistiivne koormuspank |
|---|---|---|
| Peamine eesmärk | Kohandatud toiteseadmete testimine ja töökindluse kontrollimine | Üldine elektrilise koormuse simulatsioon |
| Tüüpilised rakendused | Generaatorite testimine, UPS-i testimine, energiasalvestuse PCS-i testimine, inverteri testimine | Generaatori kasutuselevõtt, välikatsed, ajutise koormuse testimine |
| Disaini fookus | Kohandatud takisti konfiguratsioon, kapi integreerimine, pikaajaline testimise stabiilsus | Standarditud kandevõime ja kaasaskantavate testimisnõuded |
| Laadi konfiguratsioon | Paindlikud takistirühmad kohandatud koormusastmetega | Tavaliselt fikseeritud koormusastmed vastavalt standardmudelitele |
| Paigaldamine | Tavaliselt paigaldatakse püsiva testimissüsteemi osana | Sageli mõeldud ajutiseks või mobiilseks testimiseks |
| Kohandamine | Kõrge kohandamine pinge, takistuse, võimsuse ja struktuuri jaoks | Piiratud kohandamine sõltuvalt standardkonfiguratsioonist |
| Sobivad kasutajad | Seadmete tootjad, uurimis- ja arenduslaborid, süsteemiintegraatorid | Teenindusettevõtted, tellimismeeskonnad, hoolduse pakkujad |
Koormustakisti kapp sobib rakendustele, mis nõuavad pikaajalist ja korratavat testimist, eriti kui on vaja kohandatud koormustingimusi ja spetsiifilisi elektrilisi konfiguratsioone.
Seda kasutatakse tavaliselt:
- Pikaajaline töökindluse testimine
- Kohandatud koormusprofiilid
- Integreerimine tootmis- või laboratoorsete katsesüsteemidega
- Spetsiifilised pinge ja takistuse konfiguratsioonid
Takistuslik koormuspank on üldiselt sobivam ajutiste testimisrakenduste jaoks, kus on vaja kaasaskantavat ja standardset koormuse simulatsiooni, näiteks:
- välikatsed
- Standardiseeritud koormuse simulatsioon
- Kaasaskantava testimise nõuded
Dufew Electric keskendub kohandatud lahendustele tootjatele ja süsteemiintegraatoritele, kes vajavad tööstuslike toiteseadmete jaoks stabiilset, korratavat ja juhitavat testimiskeskkonda.
Valik sõltub testitava seadme võimsusest, pingest, testimise kestusest, nõutavatest koormusastmetest ja paigalduskeskkonnast.
Jah. Mitmed sõltumatud takistirühmad võimaldavad kasutajatel kombineerida erinevaid võimsustasemeid erinevate katsetingimuste jaoks.
Seda kasutatakse tavaliselt generaatorite, UPS-süsteemide, energiasalvestite, inverterite ja toiteseadmete jaoks.
Jah. Kapp on konstrueeritud sõltumatute jahutus- ja temperatuurireguleerimisstruktuuridega pikaajaliseks tööks.
Jah. Toitevõimsust, takistuse väärtust, kapi mõõtmeid, jahutusmeetodit ja elektrilist konfiguratsiooni saab kohandada.
Tavaliselt peavad kliendid esitama seadmete võimsuse, pinge, testimisnõuded, koormusprofiili ja paigaldustingimused.
Kontrollitud tootmisprotsesside, elektrilise kontrolli ja jõudluse kontrollimise kaudu enne saatmist.
Jah. Toote spetsifikatsioonid, katseprotokollid ja seotud tehnilised dokumendid saab esitada vastavalt projekti nõuetele.
Igal võimsuse testimise projektil on erinevad nõuded.
Dufew Electric pakub kohandatud koormustakistikappi ja takistusliku koormuspanga lahendusi, mis põhinevad:
- Võimsuse reiting
- Pinge tase
- Testimise eesmärk
- Laadige profiil
- Paigalduskeskkond
Võtke ühendust Dufew Electricuga, et arutada oma projekti nõudeid ja saada sobiv tehniline pakkumine.
