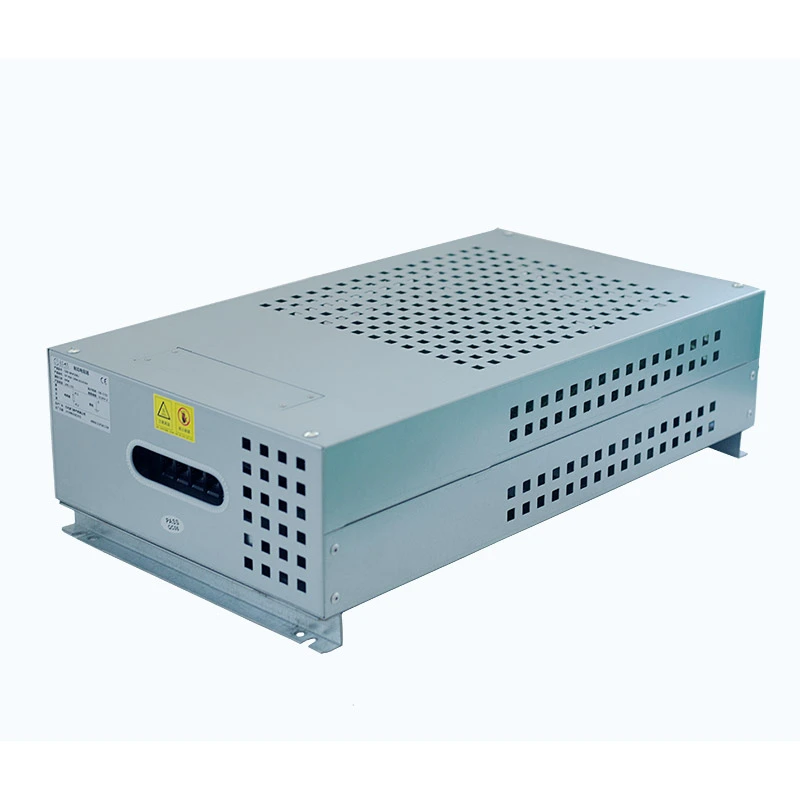

DUFEW Corrugated Resistor Box on suure võimsusega takistikoost, mis integreerib mitu gofreeritud takisti elementi jada- ja paralleelühendusmeetodite kaudu ning kinnitab need professionaalsesse korpusesse. See on spetsiaalselt välja töötatud üksikute takistite võimsuspiirangu ületamiseks ja suure võimsusega elektrisüsteemide stabiilse energia neeldumise tagamiseks.
Takistikarp toetab maksimaalset võimsust 30KW, takistuse väärtusi 0,01Ω kuni 1KΩ ja takistuse täpsuse valikuid ±3%, ±5% ja ±10%. Sisemine struktuur sisaldab suure vooluga klemmiplokki ja temperatuurikaitselülitit, samas kui korpuse kaitseastet saab kohandada vastavalt erinevatele rakendusnõuetele.
Kogenud tootja ja tarnija Hiinas pakub DUFEW kohandatud lahendusi pidurisüsteemidele, muutuva sagedusega ajamite, tööstusautomaatikaseadmete, liftide, kraanade, valtspinkide ja muude rakenduste jaoks, mis nõuavad tõhusat energia hajumist.
Gofreeritud takistikarbi sisemine struktuur koosneb mitmest gofreeritud takistielemendist, mis on paigutatud läbi järjestikuste ja paralleelsete vooluahelate ning mis on kindlalt paigaldatud spetsiaalselt selleks ette nähtud korpusesse. See modulaarne konfiguratsioon parandab võimsust, säilitades samal ajal stabiilse elektrilise jõudluse ja mugava hoolduse.
Korpus on valmistatud alumiinium-tsinkkattega teraslehest, mis tagab suurepärase korrosioonikindluse, mehaanilise tugevuse ja soojuse hajumise. Integreeritud ventilatsiooni struktuur aitab optimeerida õhuvoolu ja säilitada stabiilse temperatuuri pideva töötamise ajal.
Takistikarbi sisse on paigaldatud tugeva voolu klemmiplokk, et lihtsustada väliseid elektriühendusi. Sisseehitatud temperatuurikaitselüliti katkestab vooluahela automaatselt, kui sisetemperatuur ületab eelseadistatud ohutuspiiri, vältides ülekuumenemiskahjustusi.
Vastavalt kliendi nõudmistele võib DUFEW pakkuda valikulisi jahutusventilaatoreid, sõltumatut takistirühma juhtimist ja kohandatud kaitsetasemeid. Toode on disainitud vastavalt GB-5792 standardile ja sobib nõudlikesse tööstuskeskkondadesse.
Näide: CRB 10KW 13.6R J
| Kood | Kirjeldus |
|---|---|
| CRB | Gofreeritud takistikarp / pidurdustakisti kast |
| 10 kW | Nimivõimsus |
| 13,6R | Nimetatud takistus |
| J | Resistentsuse tolerants (K = 10%, J = 5%, H = 3%) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Võimsusvahemik | 1KW-30KW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω---1KΩ |
| Vastupanu taluvus | ±3/±5/±10 |
| Kaitseaste | IP20/IP23 |
| Temperatuuri koefitsient | ≤300 ppm/℃ |
| Leegiaeglustav klass | UL 94V-2 |
| Standardivastavus | GB-5792 |
DUFEW pakub kohandatud gofreeritud takistikarbi lahendusi, mis põhinevad erinevatel tööstuslikel töötingimustel. Kliendid saavad vastavalt oma süsteeminõuetele valida sobivad võimsused, takistuse väärtused, jahutusmeetodid, kaitsetasemed ja sisemise vooluahela konfiguratsioonid.
Modulaarne disain võimaldab kombineerida mitut takistiüksust erinevatele võimsustasemetele, muutes toote sobivaks kasutamiseks suure pidurdusenergiaga, sagedase kiirendamise ja aeglustamise ning pideva töörežiimiga.
Kohandamise valikud hõlmavad järgmist:
- Kohandatud nimivõimsus
- Kohandatud takistuse väärtus
- Mitme rühma takisti ahela disain
- Täiendav jahutusventilaatori paigaldamine
- Kohandatud korpuse struktuur
- OEM tootmine vastavalt kliendi joonistele
Gofreeritud takistikarp neelab mootori aeglustamisel tekkivat regeneratiivenergiat ja aitab vältida alalisvoolu siini ülepinge rikkeid.
Mõeldud sagedaseks pidurdamiseks kraanates, tõsteseadmetes ja materjalikäitlussüsteemides.
Tagab stabiilse pidurdustõhususe suure võimsusega mootoritele, mis töötavad pideva koormuse tingimustes.
Sobib liftisüsteemidele, mis nõuavad sagedast kiirendamist, aeglustamist ja energiatarbimise kontrolli.
Kasutatakse usaldusväärse suure võimsusega koormuskomponendina elektriliste katsete ja energia hajutamise rakenduste jaoks.
DUFEW Gofrated Resistor Box kasutab modulaarset sisemist takististruktuuri. Mitu takisti elementi on jagatud sõltumatuteks rühmadeks ja ühendatud eraldi ahelate kaudu, mis võimaldab lihtsamat hooldust ja vähendab asenduskulusid.
Kui üksainus takistirühm ebaõnnestub, peavad tehnikud kogu takistikarbi asendamise asemel asendama ainult kahjustatud mooduli. See disain parandab oluliselt seadmete kättesaadavust ja vähendab pikaajalisi hoolduskulusid.
Sisetakisti elemendid on jagatud eraldi ahelateks. Üksiku kahjustatud sektsiooni saab iseseisvalt asendada, ilma et see mõjutaks teiste takistirühmade tööd.
Esiküljele paigaldatud kõrge voolu klemmiplokk tagab tsentraliseeritud ja organiseeritud juhtmestiku. Suuri toitekaableid saab paigaldamise, kontrollimise ja hoolduse ajal hõlpsasti ühendada ja lahti ühendada.
Standardne temperatuurikaitselüliti ühendab vooluringi automaatselt lahti, kui ilmnevad ebatavalised temperatuuritingimused, vältides takisti kahjustusi, mis on põhjustatud järelevalveta töötamise ajal ülekuumenemisest.
DUFEW Gofrated Resistor Box on spetsiaalselt loodud raskeveokite jaoks, mis nõuavad sagedast pidurdamist, suurt energia neeldumist ja pikka pidevat tööd.
See sobib tööstuslikele rakendustele, nagu valtsimistehased, sadamakraanad ja raskeveokite liftid, kus piduritakistid peavad taluma korduvaid energia tühjenemise tsükleid.
Sobib sagedaste energiatagasisidetingimustega seadmetele, sealhulgas valtsimistehased, sadamamasinad ja suure koormusega liftid. Tsükliline kasutusiga võib teatud töötingimustes ületada 9000 tundi.
Suure võimsusega rakenduste või kõrge temperatuuriga keskkondade jaoks saab paigaldada jahutusventilaatorid, et parandada soojuse hajumise tõhusust ja säilitada stabiilne töö.
Korpuse ühtsed mõõtmed võimaldavad paralleelselt paigaldada mitu takistikarpi, pakkudes korralikku paigutuslahendust suurte testimissüsteemide ja täielike elektriliste juhtimisseadmete jaoks.
Takistielement on valmistatud konstantaani või nikli-kroomi sulami ribadest, mis on vormitud gofreeritud struktuuriks. See disain vähendab parasiit-induktiivsust ja parandab reageerimisvõimet, muutes selle sobivaks kõrgsageduslikuks impulsspidurdamiseks ja nõudlikeks tööstuslikeks rakendusteks.
Lainepapist riba suurenenud pindala suurendab soojuse hajumise efektiivsust, säilitades samal ajal temperatuurikoefitsiendi ≤300 ppm/℃, et tagada töö ajal stabiilne takistus.
Peamised eelised hõlmavad madala induktiivsusega omadusi, suurepärast termilist stabiilsust, tõhusat soojuse hajumist ja usaldusväärset jõudlust sagedaste impulsskoormuse tingimustes.
Korpus on valmistatud alumiinium-tsinkkattega teraslehest, mis tagab tugeva korrosioonikindluse ja oksüdatsioonikaitse tööstuskeskkonnas. Täpne painutamine, keevitusprotsessid ja optimeeritud ventilatsioonikanalid parandavad nii konstruktsiooni tugevust kui ka õhuvoolu tõhusust.
Peamised eelised on korrosioonikindlus, mehaaniline vastupidavus, parem soojusjuhtimine ja kohanemisvõime nõudlike töötingimustega.
Gofreeritud takistielementide kinnitamiseks kasutatakse kõrge temperatuuriga keraamilisi või vilgukivist tugesid, tagades samal ajal elektriisolatsiooni küttekomponentide ja korpuse vahel. Isolatsioonikonstruktsioon säilitab töökindluse kuni 350 ℃ temperatuuritingimustes.
Peamised eelised on kõrge temperatuuritaluvus, stabiilne elektriisolatsioon, suurem ohutus ja pikk kasutusiga pideva termilise pinge all.
Takistikarp kasutab suure voolutugevusega vasest siini klemmistruktuuri, mis on loodud usaldusväärseks ühendamiseks suure võimsusega rakendustes. Mitmeahelaline juhtmestiku disain aitab korraldada kaabliühendusi, vähendada soojuse teket ja parandada elektrilist stabiilsust.
Peamised eelised on suur voolutugevus, mugav paigaldus, stabiilne elektriühendus ja sobivus suurtele elektrisüsteemidele.
Valikulised konfiguratsioonid hõlmavad temperatuurikaitselüliteid ja aksiaalseid jahutusventilaatoreid. Temperatuurilüliti pakub täiendavat ohutust, ühendades vooluringi lahti, kui ilmnevad ebatavalised temperatuuritingimused, samas kui sundõhujahutus aitab vähendada temperatuuri tõusu ja parandada pidevat töövõimet suletud seadmetes.
| Elektriline jõudlus | Testimistingimused | Esitus |
|---|---|---|
| Dielektriline tugevus | 2500VAC/50Hz/60S | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | Isolatsioonitakistus ≥100MΩ |
| Lühiajaline ülekoormus | 10-kordne nimivõimsus 5S jaoks | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | Tsükliline töö (tühjenemine 10S, intervall 90S) | Rohkem kui 9000h |
| Püsiseisundi niiske kuumus | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω） |
| Kiire temperatuurimuutus | -55 ℃, 55 ℃, 155 ℃ igaüks 15 minutit, 5 tsüklit | △R≤±(2%R+0,05Ω） |
| Kuumakindlus | 350℃/2h | Ei mingit ilmset värvimuutust ega kahjustusi |
| Temperatuuri koefitsient | Nimikoormuse takistuse ja staatilise takistuse võrdlus | Vähem kui 300 ppm/℃ |
| Leegiaeglustus | 10-kordne nimivõimsus 5 minutiks | Punane kuma, kuid mitte leeki |
| Mehaaniline jõudlus | Testimistingimused | Esitus |
|---|---|---|
| Terminali tugevus | 45N/30S | Ei mingit lõdvenemist ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5-200Hz, 1g, 98m/S² | Nähtavad struktuurikahjustused puuduvad |
| Joote kuumakindlus | Plii klemm sukeldatud 350±5 ℃ joodisesse 3S jaoks | △R≤±(1%R+0,05Ω） Pole nähtavaid väliseid kahjustusi, selge märgistus |
| Jootetavus | Klemm on sukeldatud 235±5 ℃ joodisesse 5S jaoks | Jootepinna katvus klemmi pinnal ≥95% |
Sobiva piduritakisti lahenduse valimine on oluline süsteemi stabiilsuse, ohutuse ja hoolduse tõhususe parandamiseks. Võrreldes üksikute alumiiniumist korpusega takistitega, torukujuliste takistitega või eraldiseisvate takistielementidega, pakub DUFEW integreeritumat disaini, täiustatud kaitset, soojusjuhtimist ja lihtsamat paigaldust tööstuslike toiterakenduste jaoks.
| Võrdlusmõõde | Gofreeritud takistikarp | Traditsiooniline üksik alumiiniumkorpus / torukujuline / sõltumatu takisti |
|---|---|---|
| Võimsuse käsitsemise võimalus | Mitut gofreeritud takisti elementi saab kombineerida jada- ja paralleelahelate kaudu, mis võimaldab ühel korpusel saavutada kuni 30 kW võimsust, pakkudes samal ajal ühtset kaitset ja ühenduse haldamist. | Üksikute takistite võimsus on tavaliselt piiratud. Mitu seadet nõuavad täiendavaid kombinatsioone, juhtmeid ja kaitsekonstruktsioone, mis suurendab paigaldamise keerukust. |
| Kõrgsageduslik jõudlus | Gofreeritud sulamist riba struktuur tagab madala induktiivsuse, aidates vähendada pinge hüppeid, elektromagnetilisi häireid ja ebastabiilsust kõrgsageduslike pidurdustoimingute ajal. | Traditsioonilised takististruktuurid võivad tekitada suurema parasiit-induktiivsuse, mis võib mõjutada jõudlust rakendustes, kus on kiire lülitus või impulsspidurdus. |
| Kaitse ja ohutus | Integreeritud metallist korpus kaitseb sisemisi kütteelemente tolmu, niiskuse ja juhusliku kokkupuute eest. Kaitseklasse saab kohandada vastavalt rakenduse nõuetele. | Katmata takistielemendid pakuvad piiratud keskkonnakaitset ja võivad vajada täiendavaid kaitsekatteid või kaitsekomponente. |
| Soojusjuhtimine | Sisemine õhuvoolu struktuur ja optimeeritud takisti paigutus parandavad soojusjaotust ja vähendavad pideva töötamise ajal kohalikku temperatuuri kogunemist. | Mitmel koos paigaldatud sõltumatul takistil võib puududa tõhus õhuvoolu korraldus, mis suurendab ebaühtlase kuumenemise ja kiirendatud vananemise ohtu. |
| Hooldusmugavus | Modulaarne sisemine struktuur võimaldab lihtsamalt kontrollida ja asendada. Integreeritud klemmid ja temperatuurikaitsekomponendid lihtsustavad hooldusprotseduure. | Eraldi takistipaigaldised nõuavad tavaliselt keerulisemaid juhtmeid ja komponentide asendamise protsesse ilma tsentraliseeritud kaitse ja järelevalveta. |
V: See lahendus sobib siis, kui rakendus nõuab suuremat võimsust, integreeritud korpuse kaitset või mugavamat hooldust, kui üks takisti suudab pakkuda. Seda kasutatakse tavaliselt muutuva sagedusega ajamisüsteemides, kraanades, liftides, valtsimistehastes ja muudes tööstusseadmetes, millel on sagedased pidurdusnõuded.
V: Sisseehitatud temperatuurikaitselüliti jälgib pidevalt töötemperatuuri. Kui temperatuur ületab eelseadistatud ohutuspiiri, katkestab kaitseseade vooluringi, et vähendada ülekuumenemisohtu ja kaitsta takistisüsteemi.
V: Jah. Rakenduste jaoks, mis hõlmavad suurt võimsust, sagedasi pidurdustsükliid või piiratud ventilatsioonitingimusi, saab soojuse hajumise parandamiseks ja stabiilse töö tagamiseks paigaldada valikulise jahutusventilaatorisüsteemi.
V: Jah. Sisemised takistielemendid saab konfigureerida mitmeks sõltumatuks rühmaks vastavalt rakenduse nõuetele. See võimaldab paindlikku koormuse reguleerimist, lihtsamat rikete isoleerimist ja süsteemi paremat töökindlust.
V: Standardkonfiguratsioonid toetavad võimsust vahemikus 1KW kuni 30KW. Erinevat võimsustaset nõudvate rakenduste jaoks saab DUFEW välja töötada kohandatud lahendusi, mis põhinevad töötingimustel ja tehnilistel spetsifikatsioonidel.
V: Takistuse väärtusi saab kohandada vastavalt süsteeminõuetele. Standardvalikute hulka kuuluvad erinevad takistusvahemikud ja tolerantsid ±3%, ±5% ja ±10%, olenevalt elektrilisest rakendusest.
V: Seda kasutatakse laialdaselt tööstuslikes ajami- ja energiajuhtimisrakendustes, sealhulgas muutuva sagedusega ajamid, kraanad, sadamamasinad, liftid, valtsimistehased, automaatikaseadmed ja elektrilised testimissüsteemid. See sobib eriti hästi rakendusteks, mis nõuavad korduvat pidurdamist, energia hajumist ja stabiilset soojuslikku jõudlust.
V: Jah. DUFEW toetab kohandatud disainilahendusi vastavalt kliendi nõudmistele, sealhulgas võimsuse reiting, takistuse väärtus, korpuse struktuur, kaitsetase, jahutusmeetod ja sisemise vooluahela konfiguratsioon. Kliendid saavad esitada rakenduse üksikasju või tehnilisi jooniseid ning DUFEWi insenerid töötavad välja sobiva lahenduse, lähtudes tegelikest töötingimustest.
