Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

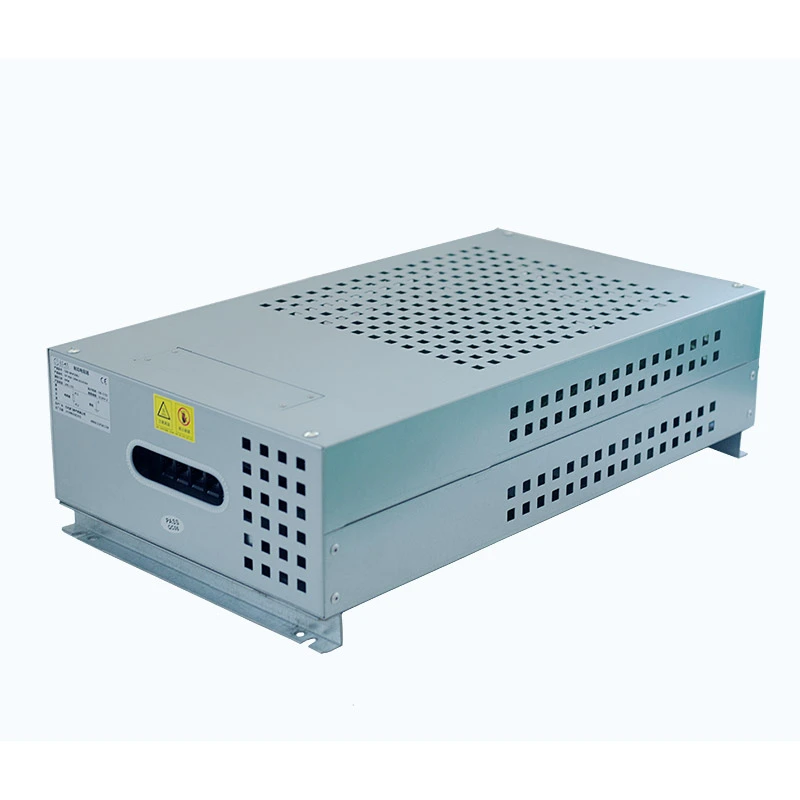

Dufew High Power Resistor Box ühendab mitu gofreeritud takisti elementi kompaktses metallkorpuses, et täita suure võimsusega energia hajutamise nõudeid.
Takistiüksusi saab ühendada järjestikku või paralleelselt vastavalt erinevatele võimsus- ja takistusnõuetele. The enclosure is made of aluminum-zinc coated steel plate with integrated terminals and temperature protection devices for safe and convenient installation.
Kohandatavate spetsifikatsioonide ja mitme jahutuskonfiguratsiooniga toode sobib inverterpidurisüsteemide, tööstuslike testimisseadmete, energiasalvestusrakenduste ja suuremahuliste ajamisüsteemide jaoks.
| Parameeter | Spetsifikatsioon |
|---|---|
| Võimsusvahemik | 1kW-30kW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω-1kΩ |
| Vastupanu taluvus | ±3% / ±5% / ±10% |
| Kaitseaste | IP20 / IP23 |
| Temperatuuri koefitsient | ≤300 ppm/℃ |
| Leegiaeglustav klass | UL94V-2 |
| Standardne | GB-5792 |
Näide: CRB 10KW 13.6R J
| Kood | Kirjeldus |
|---|---|
| CRB | Suure võimsusega takistikarp |
| 10 kW | Nimivõimsus |
| 13,6R | Nimetatud takistus |
| J | Resistentsuse tolerants (K = 10%, J = 5%, H = 3%) |
Õige suure võimsusega takistikarbi valimine sõltub elektrinõuetest, töötingimustest ja paigalduskeskkonnast. Peamised valikutegurid hõlmavad järgmist:
Valige sobiv võimsus vastavalt energiatarbimise nõuetele, koormustingimustele ja töötsüklitele.
Stabiilse energia hajumise tagamiseks peab takistuse väärtus vastama süsteemi pingele, voolunõuetele ja rakendustingimustele.
Sobiva jahutuskonfiguratsiooni valimiseks arvestage tööaega, paigaldusruumi ja soojuse hajumise tingimusi.
Erinevad rakendused võivad vajada erinevaid korpuse struktuure, kaitsetasemeid ja mehaanilisi konstruktsioone.
Kaaluge ühendusmeetodeid, paigaldusnõudeid, kaitsefunktsioone ja süsteemi integreerimise tingimusi, et tagada takistikarbi sobivus kogu seadmesüsteemiga.
Suure võimsusega tööstuslikeks rakendusteks mõeldud takistisüsteemi saab konfigureerida nii, et see vastaks erinevatele töönõuetele, sealhulgas inverterpidurdus, energiasalvesti tühjenemise testimine, tööstusseadmete vananemistestid ja simuleeritud võimsuskoormuse rakendused.
Sisemised takistiahelad saab jagada mitmeks sõltumatuks toiteharuks, mis võimaldab süsteemil kohaneda erinevate töötingimustega, nagu väikese koormusega kasutuselevõtt, nimivõimsusega töötamine ja lühiajaline ülekoormustest.
See paindlik konfiguratsioon parandab seadmete kohandatavust, lihtsustab testimisprotsesse ja vähendab vajadust erinevate rakenduste jaoks mitme takisti lahenduse järele.
Korpuse struktuur toetab erinevaid takistielemente vastavalt konkreetsetele rakendusnõuetele, sealhulgas gofreeritud takistid, alumiiniumist korpusega takistid ja torukujulised takistielemendid.
Usaldusväärse jõudluse saavutamiseks saab valida erinevaid konfiguratsioone puhaste tootmispiirkondade, tolmuste keskkondade, õliste tööstusobjektide ja muude nõudlike töötingimuste jaoks.
Sisemisel korpusel on sõltumatu jahutuskambri konstruktsioon, mis tagab erinevatele takistirühmadele spetsiaalsed õhuvoolukanalid. See struktuur aitab vähendada soojuse kogunemist ahelate vahel ja parandab üldist termilist stabiilsust töötamise ajal.
Mitu aksiaalventilaatorit tagavad suunatud õhuvoolu läbi kütteelementide, suurendades soojuse hajumise efektiivsust pideva suure võimsusega töötamise ajal.
Optimeeritud ventilatsioonikonstruktsioon aitab säilitada stabiilse temperatuuri toimimise pikaajaliste rakenduste jaoks, sealhulgas 24-tunnise raske koormuse katsetamise tingimustes.
Iga toiteharu on varustatud sõltumatute temperatuuri jälgimise ja kaitselülititega, mis võimaldavad ebatavalisi tingimusi töö ajal kiiresti tuvastada ja juhtida.
See disain pakub:
- Individuaalne rikkeisolatsioon
- Vähendatud mõju teistele vooluringidele
- Süsteemi parem kättesaadavus
Kui ühes harus esineb ebanormaalseid temperatuuritingimusi, saab mõjutatud vooluahela lahti ühendada, samal ajal kui teised ahelad jätkavad normaalset tööd.
Korpus ja sisemised komponendid vastavad UL94V-2 leegiaeglustaja nõuetele, aidates parandada ohutust ülekoormustöö ja pikaajalise tööstusliku kasutamise ajal.
Põhiahel kasutab paksendatud integreeritud vasest siinid, et tagada usaldusväärne voolu edastamine suure võimsusega töötingimustes.
Tugevdatud struktuur aitab saavutada:
- Madalam pingekadu
- Vähendatud juhtmeküte
- Täiustatud pikaajaline voolu kandevõime
Võrreldes tavaliste õhukeste klemmide või vaskribadega tagab see siini konstruktsioon parema stabiilsuse pidevate suure vooluga rakenduste jaoks.
Vasest siinisüsteem pakub mitut ühendusasendit, võimaldades hõlpsamat integreerimist erinevate testitud seadmete, paralleelsüsteemide ja kohandatud elektriliste paigutustega.
Suure võimsusega takistikarpi kasutatakse laialdaselt tööstuslikes rakendustes, mis nõuavad usaldusväärset energia neeldumist, koormuse simulatsiooni, voolu juhtimist ja suure võimsusega takistuslahendusi. Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
Rasketööstuse valdkondades kasutatakse takistisüsteemi tavaliselt metallurgia tootmisseadmetes, suurtes ülekandesüsteemides ja raskeveokites masinates, kus on vajalik stabiilne töö suure võimsusega tingimustes.
Energia salvestamise ja elektrilise testimise rakenduste jaoks saab selle integreerida energiasalvestuse testimisplatvormidesse, aku tühjenemise testimissüsteemidesse ja suure võimsusega elektrilistesse katseseadmetesse, et tagada kontrollitud koormustingimused ja usaldusväärne jõudluse kontrollimine.
Süsteem sobib sadamakraanadele, rasketele tõsteseadmetele ja tõstesüsteemidele, mis nõuavad tõhusat energia hajumist ja stabiilset pidurdustõhusust sagedase töötamise ajal.
Tööstusautomaatika ja ajamirakenduste puhul saab seda kasutada suurte inverterajamisüsteemide, mootorpidurirakenduste ja automaatikaseadmetega, et toetada usaldusväärset võimsuse juhtimist ja süsteemi kaitset.
| Jõudluselement | Katse seisukord | Nõue |
|---|---|---|
| Dielektriline tugevus | 2500VAC/50Hz/60S | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10 korda suurem nimivõimsus 5S | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | Tsükliline töö (10S tühjenemine, 90S intervall) | >9000h |
| Niiske kuumuse test | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperatuur jalgrattasõit | -55 ℃, 55 ℃, 155 ℃ / iga 15 min, 5 tsüklit | △R≤±(2%R+0,05Ω) |
| Kuumakindlus | 350℃/2h | Ei mingit ilmset värvimuutust ega kahjustusi |
| Temperatuuri koefitsient | Nimikoormus vs staatiline takistus | <300 ppm/℃ |
| Leegiaeglustus | 10-kordne nimivõimsus 5 minutiks | Punane küte ilma leegita |
| Jõudluselement | Katse seisukord | Nõue |
|---|---|---|
| Terminali tugevus | 45N/30S | Ei mingit lõtvust ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5-200Hz, 1g, 98m/S² | Konstruktsioonikahjustusi pole |
| Joote kuumakindlus | Klemm sukeldatud 350±5 ℃ 3S jaoks | △R≤±(1%R+0,05Ω) |
| Välimus | Visuaalne kontroll | Puuduvad vigastused, selge märgistus |
| Jootetavus | Klemm sukeldatud 235±5 ℃ 5S jaoks | Joote katvus >95% |
| Võrdlusüksus | Suure võimsusega takistikarp | Tavaline pidurdus-/koormustakisti kast |
|---|---|---|
| Kasutusala | Toetab pidurdamist, tühjenduskatset, vananemistesti ja simuleeritud koormusi | Tavaliselt mõeldud ühe rakenduse stsenaariumide jaoks |
| Jahutussüsteem | Sõltumatud jahutuskambrid spetsiaalsete õhuvoolukanalitega | Ühine õhuvoolu struktuur võimaliku soojuse akumuleerumisega |
| Kaitse disain | Individuaalne temperatuurikaitse igale toiteharule | Tavaliselt kasutab üldist temperatuurikaitset |
| Praegune kandekonstruktsioon | Tugevdatud vasest siini kõrge voolutugevusega töötamiseks | Standardsed terminalid piiratud vooluvõimsusega |
| Mehaaniline struktuur | Tugevdatud korpus, mis sobib rasketes tingimustes kasutamiseks | Standardne lehtmetallkonstruktsioon kergemate rakenduste jaoks |
Dufew Electric on spetsialiseerunud tööstuslike takistitoodete, sealhulgas suure võimsusega takistikarbi, piduritakistite ja kohandatud takistikomplektide projekteerimisele ja tootmisele tööstuslike ajamisüsteemide, testimisseadmete ja energiarakenduste jaoks.
Meie tootmisprotsess hõlmab kogu tootmistsüklit, sealhulgas takistielementide kokkupanekut, elektrilist konfiguratsiooni, korpuse valmistamist, komponentide integreerimist, jõudluse testimist ja lõppkontrolli.
Professionaalse inseneritoe ja standardiseeritud tootmisprotseduuridega saab Dufew pakkuda usaldusväärseid takistilahendusi:
- Kohandatud võimsuse ja takistuse konfiguratsioonid
- Paindlik korpus ja jahutus
- Täielik elektrilise jõudluse testimine
- Stabiilne partii tootmise võime
- OEM-projektide ja tööstusseadmete tootjate tugi
Iga toode läbib range kvaliteedikontrolli, et tagada stabiilne elektriline jõudlus, mehaaniline töökindlus ja pikaajaline tööohutus nõudlikes tööstuskeskkondades.
Erinevad tööstuslikud rakendused nõuavad erinevaid võimsustasemeid, takistuse väärtusi ja paigaldustingimusi. Dufew pakub kohandatud suure võimsusega takistikarbi lahendusi, mis põhinevad konkreetsetele projektinõuetele.
Kohandamise valikud hõlmavad järgmist:
- Nimivõimsus ja takistus
- Tööpinge ja voolutugevus
- Jahutuskonfiguratsioon
- Korpuse mõõtmed ja paigalduskonstruktsioon
- Terminali paigutus
- Kaitsenõuded
Professionaalse takisti disaini ja tootmisvõimalusega Dufew aitab klientidel välja töötada usaldusväärseid lahendusi tööstuslikeks katseteks, energia tühjendamiseks, pidurisüsteemideks ja raskeveokite seadmete rakendusteks.
Dufew teostab põhjalikku kvaliteedikontrolli, et kontrollida elektriohutust, mehaanilist tugevust ja pikaajalist töökindlust.
Kvaliteedikontroll sisaldab:
- Tooraine kontroll
- Elektrilise jõudluse testimine
- Temperatuurikaitse testimine
- Toote lõppkontroll
Dufew pakub professionaalseid pakendilahendusi vastavalt toote suurusele ja transpordinõuetele.
Pakendi omadused:
- Kindel sisemine kinnitus
- Kaitse löökide ja vibratsiooni eest
- Sobib rahvusvahelisteks vedudeks
- Kohandatud ja hulgitellimuste tugi
High Power Resistor Box sobib suure võimsusega inverterpidurisüsteemide, tööstusliku koormuse testimise, energiasalvesti tühjendussüsteemide, tõsteseadmete, tuuleenergiasüsteemide ja muude rakenduste jaoks, mis nõuavad suurt energiatarbimist.
Temperatuurikaitselüliti jälgib sisetemperatuuri ja pakub kaitset ülekuumenemise eest. Ebatavaliste soojustingimuste ilmnemisel katkestab see seotud vooluringi, et vähendada ülekuumenemisohtu ja parandada süsteemi töökindlust.
Jah. Dufew toetab võimsuse, takistuse väärtuse, korpuse mõõtmete, kaitseastme, takisti konfiguratsiooni ja ühendusviiside kohandamist.
Tõhusa soojuse hajumise tagamiseks töötamise ajal tuleks kaaluda õiget ventilatsiooniruumi, õhuvoolu suunda, ümbritsevat temperatuuri ja paigalduskohta.
Pidevat tööjõudlust mõjutavad nimivõimsus, koormuse kestus, jahutuse efektiivsus, ümbritseva õhu temperatuur ja soojusjuhtimise disain. Õige konfiguratsioon aitab tagada stabiilse töö pikaajalistes töötingimustes.
Suure võimsusega takistikarpi saab kujundada erinevatesse tööstuskeskkondadesse. Kaitsetaset, korpuse struktuuri ja komponentide valikut saab kohandada vastavalt sellistele tingimustele nagu tolm, niiskus, temperatuurimuutused või välispaigaldus.
Jah. Suuremat võimsust nõudvate süsteemide jaoks saab konfigureerida mitu takistikarpi. Ohutu ja usaldusväärse töö tagamiseks on vaja õiget elektrilist sobitamist, paigaldusvahesid ja soojuse hajumist.
Dufew on spetsialiseerunud tööstuslike takistite projekteerimisele ja tootmisele, pakkudes kohandatud takistilahendusi, ranget kvaliteedikontrolli ja täielikku jõudluse testimist tööstusseadmete tootjatele, testimissüsteemidele ja energiarakendustele.
Kas otsite oma tööstusseadmetele või testimissüsteemile suure võimsusega takistilahendust?
Saatke meile oma rakenduse üksikasjad, sealhulgas võimsus, takistuse väärtus, tööpinge, töötsükkel, jahutusnõuded ja paigaldustingimused. Dufew pakub sobivat suure võimsusega takistikarbi konfiguratsiooni ja tehnilist tuge.
Küsige kohandatud takistilahenduste jaoks pakkumist juba täna.
