Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

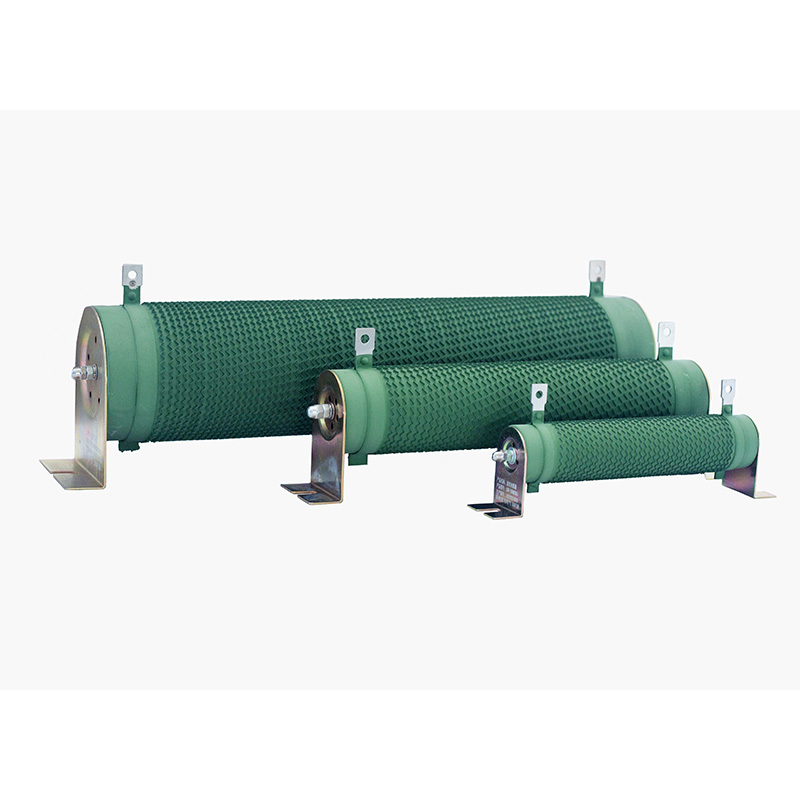

DUFEW CRR-seeria inverteri gofreeritud takisti on suure võimsusega pidurikomponent, mis on mõeldud inverteri energia hajutamise süsteemide jaoks. Mootori kiire aeglustamise ajal tagastatakse regeneratiivne energia inverteri alalisvoolu siinile, põhjustades pinge tõusu. Ilma nõuetekohase energiahalduseta võib liigne pinge käivitada ülepingekaitse või kahjustada toitepooljuhtkomponente.
CRR-seeria puhul kasutatakse kvaliteetset nikkel-kroomi (Ni-Cr) või konstantaani sulamist linti, mis on täpselt vormitud gofreeritud struktuuriks ja keritud vertikaalselt ümber suure alumiiniumoksiidisisaldusega õõnsa keraamilise südamiku. See disain suurendab soojuse hajumise pindala, parandab termilist efektiivsust ja vähendab parasiit-induktiivsust, et minimeerida pinge hüppeid kõrgsagedusliku ümberlülitamise ajal.
Sagedasteks pidurdustingimusteks mõeldud toode tagab tugeva lühiajalise ülekoormusvõime, stabiilse soojustõhususe ja usaldusväärse töö tööstuskeskkonnas. Seda kasutatakse tavaliselt liftides, kraanates, valtsimistehastes, survevalumasinates, tsentrifuugides, konveierites ja muudes muutuva sagedusega ajamsüsteemides.
Mootori aeglustamise ajal kantakse regeneratiivne energia inverteri alalisvoolu siinilt piduriseadmesse ja muundatakse takistuselemendi kaudu soojuseks. See protsess aitab vältida alalisvoolu siini ülepinget, kaitsta inverteri komponente ja säilitada stabiilset pidurdustõhusust korduvates töötingimustes.
| Mudeli kood | Tähendus | Kirjeldus |
|---|---|---|
| CRR | Tooteseeria | Inverteri gofreeritud takisti |
| 2500W | Nimivõimsus | 2500 vatti |
| 54,4R | Nimetatud takistus | 54,4 Ω |
| J | Vastupanu taluvus | J = ±5% (valikuline: K = ±10%, H = ±3%) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Võimsusvahemik | 50W--10kW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω--1kΩ |
| Vastupanu taluvus | ±3%, ±5%, ±10% |
| Kaitse reiting | IP00 |
| Temperatuuri koefitsient (TCR) | ≤300 ppm/°C |
| Leegiaeglustaja reiting | UL 94V-2 |
| Vastavusstandard | GB/T 5792 |
Takisti on ehitatud ühes tükis kõrge alumiiniumoksiidisisaldusega keraamilisele südamikule, millel on õõnes õhukanal, mis soodustab pidevat õhuvoolu tõhusaks jahutamiseks. Keraamiline konstruktsioon peab ilma pragudeta vastu korduvatele kõrge temperatuuriga pidurdustsüklitele, säilitab suurepärase isolatsioonivõime ja neelab tõhusalt termilise šoki kiire energia hajumise ajal.
Kütteelement on valmistatud kõrge eritakistusega nikli-kroomi sulamist lindist, mis on täppisstantsitud pidevaks gofreeritud profiiliks. Võrreldes tavapärase ümmarguse traadi mähisega, tagab gofreeritud lint suurema soojuse hajumise ala, suurema voolukandevõime ja stabiilsema takistuse korduvate start-stopp pidurdustingimuste korral. Temperatuuri koefitsient jääb allapoole300 ppm/°C.
Klemmid, lukustusklambrid ja kinnitusklambrid on valmistatud paksendatud roostevabast terasest, mis on kaetud korrosioonivastase passivatsiooniga. Koost säilitab kindla mehaanilise kinnituse pideva vibratsiooni all, talub korduvat jootmiskuumust ja minimeerib oksüdatsioonist põhjustatud kontakttakistust, tagades usaldusväärse töö nõudlikes inverterirakendustes.
Keskkonnasõbralik anorgaaniline isolatsioonikate tagab suurepärase vastupidavuse kõrgetele temperatuuridele, korrosioonile, niiskusele ja tolmule. Lühiajaliste ülekoormustingimuste korral võib takisti punaselt hõõguda ilma lahtist tuld tekitamata, mis aitab parandada tööohutust ja pikendab sulamist paela kasutusiga tööstuskeskkonnas.
Spetsiaalselt VFD-pidurdusrakenduste jaoks loodud takisti hajutab kiiresti mootori aeglustamisel tekkiva regeneratiivse energia, takistades tõhusalt alalisvoolu siini pinge tõusu ja kõrvaldades inverteri ülepinge (OV) häired.
Vertikaalselt keritud gofreeritud sulamist lint tagab oluliselt suurema jahutuspinna kui tavalised traattakistid. Koos õõnsa keraamilise südamikuga tagab see tõhusa soojusülekande, madalama töötemperatuuri ja stabiilse jõudluse sagedaste start-stopp pidurdustsüklite ajal.
Disainitud vastu pidama10-kordne nimivõimsus kuni 5 sekundiks, takisti saab hõlpsasti toime suure energiaga impulssidega, mis tekivad hädaseiskamisel, suure koormuse langetamisel ja mootori kiirel aeglustusel, ilma nähtavate kahjustusteta.
Kõrge alumiiniumoksiidisisaldusega keraamikast, vastupidavast roostevabast terasest riistvarast ja UL94V-2 leegiaeglustavast kattest valmistatud takisti pakub suurepärast vastupidavust vibratsioonile, korrosioonile, tolmule, niiskusele ja korduvale termilisele tsüklile, tagades pikaajalise töökindluse nõudlikes tööstuslikes rakendustes.
Tugevdatud roostevabast terasest kinnitussõlm säilitab kindlad elektriühendused isegi pideva vibratsiooni korral, muutes takisti ideaalseks kraanade, valtspinkide, liftide ja muude raskeveokite inverterajamiga seadmete jaoks.
Saadaval takistustolerantsiga±3%, ±5% ja ±10%, CRR-seeria hõlmab võimsusreitingut alates50W kuni 10kWja toetab kohandatud takistuse väärtusi, mõõtmeid, terminalide stiile ja paigalduskonfiguratsioone, et vastata konkreetsetele muundurinõuetele.
Anorgaaniline isolatsioonikate on leegiaeglustav, suitsuvaba ja vastab nõueteleUL94V-2nõuded. Ülekoormustingimuste korral helendab takisti punaselt lahtist tuld tekitamata, mis aitab parandada tööohutust.
Ideaalne kraanade, liftide, tõstukite, vintside ja tõsteplatvormide jaoks, mis nõuavad sagedast kiirendamist ja pidurdamist, säilitades samal ajal inverteri stabiilse jõudluse.
Sobib valtsimisseadmetele, survevalumasinatele, CNC-seadmetele, traadi tõmbamismasinatele, tekstiilimasinatele ja muudele korduvate pidurdustsüklitega töötlemisseadmetele.
Laialdaselt kasutatav konveiersüsteemides, automatiseeritud tootmisliinides, logistikaseadmetes ja laoautomaatikas regeneratiivse pidurdusenergia neelamiseks ja süsteemi stabiilsuse parandamiseks.
Soovitatav mootorite testimissüsteemidele, koormuse simulatsiooniseadmetele, laboratoorsetele katsestenditele, tsentrifuugidele ja muudele spetsiaalsetele tööstuslikele rakendustele, mis nõuavad usaldusväärset pidurdusenergia hajumist.
DUFEW on spetsialiseerunud kõrgekvaliteediliste jõuelektrooniliste komponentide väljatöötamisele ja tootmisele, pakkudes usaldusväärseid tooteid ja integreeritud lahendusi tööstuskasutajatele, edasimüüjatele ja originaalseadmete tootjatele.
Kaasaegsed tootmisrajatised, standardiseeritud tootmisprotsessid ja range kvaliteedikontroll tagavad stabiilse elektrilise jõudluse, ühtlase tootekvaliteedi ja usaldusväärse pikaajalise töö.
Lisaks inverteri piduritakistitele pakub DUFEW laia valikut jõuelektroonikatooteid, sealhulgas reaktoreid, piduriseadmeid, filtreid, trafosid, koormuspanku ja erinevaid tööstuslikke takistilahendusi.
Kliendi jooniste või tehniliste kirjelduste põhjal on saadaval kohandatud takistuse väärtused, võimsuse väärtused, mõõtmed, terminali konfiguratsioonid ja paigaldusvõimalused.
Tõhusa tootmisjuhtimise ja kogenud inseneritoega pakub DUFEW ülemaailmsetele klientidele stabiilseid tarneaegu, kiiret tehnilist abi ja professionaalseid tootevalikuteenuseid.
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Dielektriline vastupidavuspinge | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10× nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Laadi eluiga | Tsükliline töö (10 s ON / 90 s OFF) | ＞ 9000 tundi |
| Niiskuse kuumakindlus | 40°C ±2°C, 90-95% suhteline niiskus, 100 tundi | ΔR ≤ ±(1%R + 0,05Ω) |
| Kiire temperatuuriga jalgrattasõit | -55 °C / 55 °C / 155 °C, iga 15 minutit, 5 tsüklit | ΔR ≤ ±(2%R + 0,05Ω) |
| Kuumakindlus | 350 °C 2 tundi | Nähtavat värvimuutust ega kahjustusi pole |
| Temperatuuri koefitsient | Nimikoormus vs esialgne takistus | ＜300 ppm/°C |
| Leegikindlus | 10× nimivõimsus 5 minutiks | Helendab punaselt ilma lahtise leegita |
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Terminali tugevus | 45N / 30 sekundit | Ei mingit lõdvenemist ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5--200Hz, 1g, 98m/s² | Nähtavaid konstruktsioonikahjustusi pole |
| Vastupidavus jootmiskuumusele | Klemmid 3 sekundiks 350±5°C joodisesse sukeldatud | ΔR ≤ ±(1%R + 0,05Ω) |
| Jootetavus | Klemmid Sukeldatud 235±5°C joodisesse 5 sekundiks | joote katvus ≥95% |
Märkus. Kõik jõudlusandmed saadakse standardsetes laboratoorsetes katsetingimustes vastavaltGB/T 5792et tagada toote ühtlane kvaliteet ja usaldusväärne toimivus.
| Võrdlusüksus | DUFEW Inverter gofreeritud takisti | Üldotstarbeline toitetakisti |
|---|---|---|
| Esmane rakendus | Loodud spetsiaalselt VFD dünaamilise pidurdamise ja regeneratiivse energia hajutamise jaoks | Mõeldud pidevaks võimsuse hajutamiseks ja üldotstarbeliste elektriahelate jaoks |
| Käitamiskohustus | Lühiajaline suure energiatarbega impulsstalitlus katkendlike töötsüklitega | Pidev või püsiseisundi töö |
| Valikumeetod | Inverteri spetsifikatsioonide järgi valitud takistus; pidurdustsükli alusel arvutatud võimsus | Valitud vastavalt pideva võimsuse hajumise nõuetele |
| Ülekoormusvõime | Peab vastu kuni10× nimivõimsus 5 sekundiks, ideaalne regeneratiivpidurduse jaoks | Piiratud ülekoormusvõime; ei sobi korduvate suure energiaga impulsside jaoks |
| Soojuse hajumine | Gofreeritud lintkonstruktsioon tagab tõhusa soojusülekande jaoks suure jahutuspinna | Tavaline mähis pakub piiratud jahutustõhusust |
| Töötemperatuur | Pinna temperatuur kuni300°Ckoos350 °Ckuumakindel kate | Tavaliselt allpool200°Csõltuvalt takisti tüübist |
| Pingepiike summutamine | Gofreeritud mähis aitab vähendada lülituspinge naelu ja parandab inverteri stabiilsust | Pingepiiskade summutamise optimeerimine puudub |
| Mehaaniline töökindlus | Roostevabast terasest klemmid ja kronsteinid tagavad suure koormusega tööstusseadmetele suurepärase vibratsioonikindluse | Standardkonstruktsioon, mis on mõeldud üldisteks elektrirakendusteks |
| Tüüpilised rakendused | Liftid, kraanad, valtspingid, servosüsteemid, survevalumasinad, konveierid | Üldised elektroonikaseadmed, toiteallikad, valgustusahelad ja tööstuslikud juhtimissüsteemid |
V: Inverteri piduritakisti on spetsiaalselt ette nähtud mootori aeglustamisel tekkiva regeneratiivse energia neelamiseks. Erinevalt tavalistest võimsustakistitest töötab see lühiajaliste ja suure energiaga impulsside tingimustes ja on optimeeritud pigem katkendlikuks pidurdamiseks kui pidevaks võimsuse hajutamiseks.
V: Takistuse väärtus peaks järgima muunduri tootja soovitatud spetsifikatsiooni, samas kui võimsuse nimiväärtus tuleks valida vastavalt pidurdussagedusele, pidurdusajale, töötsüklile ja mootori võimsusele. Kui te pole kindel, võib DUFEWi insenerimeeskond teie rakenduse põhjal soovitada sobivat mudelit.
V: Üldiselt onei soovita. Erinevatel inverteritel võivad olla erinevad pidurduspinged ja tööjärjestused. Takisti jagamine võib põhjustada ebastabiilse töö või ebapiisava pidurdustõhususe. Kui on vaja jagatud takistit, tuleb hoolikalt arvutada nii takistuse väärtus kui ka võimsus.
V: Jah. Pakume OEM- ja ODM-i tootmisteenuseid, sealhulgas kohandatud takistuse väärtusi, võimsuse reitinguid, mõõtmeid, terminalide stiile, kinnitusklambreid ja terviklahendusi, mis põhinevad kliendi joonistel või tehnilistel spetsifikatsioonidel.
V: See on mõeldud tavalisteks VFD-pidurirakendusteks, kus esmased nõuded on suur ülekoormusvõime ja tõhus soojuse hajumine. AMitteinduktiivne gofreeritud takistion soovitatav kõrgsageduslike PWM-ahelate, energiasalvestussüsteemide ja rakenduste jaoks, kus ülimadal induktiivsus on kriitiline.
V: Inverteri piduritakisteid kasutatakse laialdaselt liftides, kraanates, tõstukites, valtsimistehastes, survevalumasinates, konveierites, tekstiilimasinates, automatiseeritud tootmisliinides, servoajamisüsteemides ja taastuvenergia seadmetes.
DUFEW pakub kõrget kvaliteetiInverteri gofreeritud takistidtööstusautomaatika, taastuvenergia ja mootoriajami rakenduste jaoks kogu maailmas. Ükskõik, kas vajate standardtoodet või täielikult kohandatud lahendust, meie insenerimeeskond on valmis teie projekti professionaalsete soovituste ja kiire tootmisega toetama.
- OEM- ja ODM-tootmine
- kohandatud takistuse väärtused
- kohandatud võimsusreitingud (50W–10kW)
- Kohandatud mõõtmed ja paigaldusvalikud
- Tehnilise valiku tugi
- Stabiilne hulgitoodang
- Kiire ülemaailmne kohaletoimetamine
Võtke DUFEW-iga ühendust juba täna, et arutada oma taotlust või taotleda konkurentsivõimelist pakkumist.
