Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

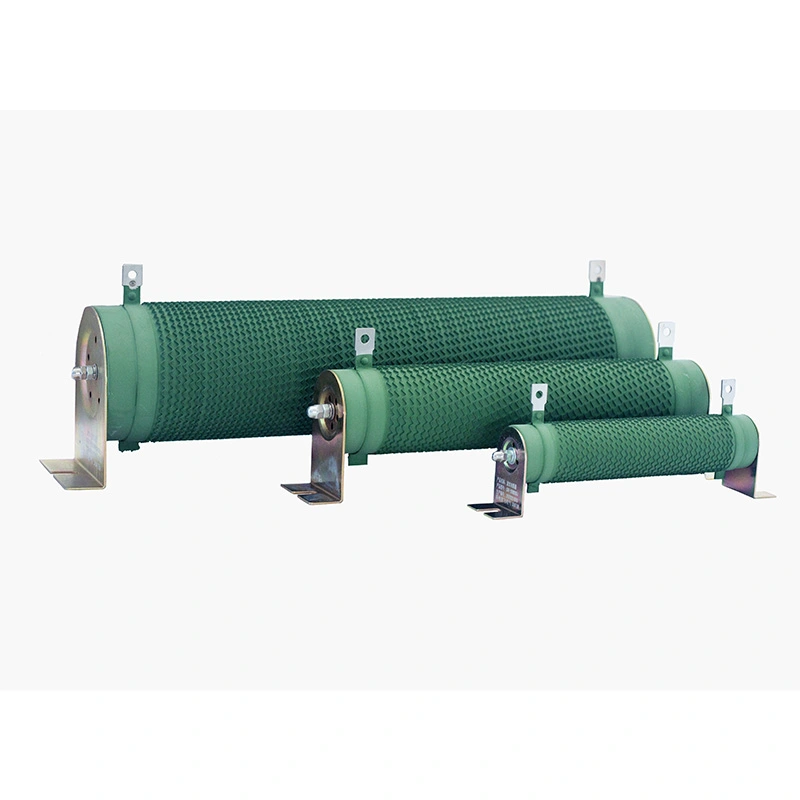

DUFEW CRR-seeria mitteinduktiivne gofreeritud takisti on suure võimsusega passiivse energia hajutamise takisti, mis on spetsiaalselt optimeeritud keskmise ja kõrge sagedusega impulssahelate jaoks. Sellel on ainulaadne vertikaalne lainepapist lameriba mitteinduktiivse mähiskonstruktsioon, mille võimsus on vahemikus 50 W kuni 10 kW, takistusväärtused 0,01 Ω kuni 1 kΩ, kolm takistuse tolerantsi valikut ja maksimaalne tööpinge 1200 V.
See on loodud suurepärase impulsi ülekoormusvõime ja stabiilse termilise jõudlusega ning seda kasutatakse laialdaselt energia hajutamiseks, voolu tuvastamiseks, pidurdamiseks, liigpinge summutamiseks ja koormuse testimiseks taastuvenergiasüsteemides, tööstusautomaatikas ja laboratoorsetes katseseadmetes kogu maailmas.
| Mudeli kood | Tähendus | Kirjeldus |
| CRR | seeria | Mitteinduktiivne gofreeritud takisti |
| 2500W | Nimivõimsus | 2500W |
| 54,4R | Nimetatud takistus | 54,4Ω |
| J | Vastupanu taluvus | J = ±5% (valikuline: K = ±10%, H = ±3%) |
| Parameeter | Spetsifikatsioon |
| Võimsusvahemik | 50W-10kW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω–1kΩ |
| Vastupanu taluvus | ±3% / ±5% / ±10% |
| Kaitse reiting | IP00 |
| Temperatuuri koefitsient (TCR) | ≤300 ppm/°C |
| Leegiaeglustaja reiting | UL 94V-2 |
| Vastavusstandard | GB/T 5792 |
Valmistatud ühes tükis kõrge alumiiniumoksiidi isolatsioonikeraamikast, õõnes südamik sisaldab sisemist konvektsiooniõhukanalit tõhusa soojuse hajutamiseks. See tagab suurepärase vibratsioonikindluse ja säilitab stabiilse isolatsioonivõime temperatuuridel kuni 350 °C. Keraamiline struktuur peab ilma pragudeta vastu korduvale kõrge- ja madalatemperatuurilisele tsüklile.
Lamesulamist lint on täppisstantsitud pidevaks gofreeritud profiiliks, mis tagab erakordselt madala temperatuuritaluvuse (TCR). Saadaval on kaks legeeritud materjali, mis sobivad erinevatele rakendustele: nikkel-kroom (Ni-Cr) pidevaks suure võimsusega pidurdamiseks ja energia hajutamiseks ning Constantan täpsete nõrkvooluanduri ahelate jaoks.
Otsaklambrid, klemmipostid ja kinnitusklambrid on valmistatud paksendatud roostevabast terasest, millel on passiveeritud korrosioonivastane viimistlus. Koost läbib 45N klemmi tõmbekatse ilma lõdvenemiseta, pakub suurepärast vastupidavust jootmiskuumusele ja minimeerib oksüdatsioonist põhjustatud kontakti kuumenemist.
Kahejuhtmelise vastupidise mitteinduktiivse mähise tehnikat kasutades saab ekvivalentset jadainduktiivsust (ESL) tavaliselt reguleerida alla 10 nH, muutes takisti sobivaks kõrgsageduslikele lülitusahelatele, mis töötavad sagedustel kuni 100 kHz.
● Äärmiselt madal induktiivsus – gofreeritud struktuur koos vastupidise mitteinduktiivse mähisega kõrvaldab tõhusalt iseinduktiivsuse, pärsib kõrgsageduslikke võnkumisi ja pinge hüppeid ning kaitseb toitepooljuhtseadmeid.
●Suurepärane soojuse hajumine – vertikaalne gofreeritud disain suurendab jahutuspinda, samas kui keraamiline südamik tagab tõhusa soojusjuhtivuse, võimaldades suuremat võimsustihedust ja madalamat temperatuuritõusu.
●Suurepärane ülekoormusvõime – talub 10-kordset nimivõimsust 5 sekundit ilma nähtavate kahjustusteta, mistõttu on see ideaalne pidurdamiseks ja liigpinge neeldumiseks.
●Pikk kasutusiga – tsüklilise koormuse eluiga ületab 9000 tundi (10 s tühjendus / 90 s intervall), vananemiskindla katte ja deformatsioonivaba keraamilise südamikuga.
●Keskkonnasõbralik – anorgaaniline keskkonnasõbralik kate ei tekita suitsu ega mürgiseid gaase ning vastab RoHS-i ja UL-i ohutusnõuetele.
●Paindlik kohandamine – takistuse väärtust, võimsust, mõõtmeid, terminali suunda ja kinnitusklambreid saab kohandada vastavalt joonistele või spetsifikatsioonidele.
Energiasalvestavad muundurid, fotogalvaanilised inverterid, tuuleturbiini sammu reguleerimise süsteemid, akukomplekti vananemise katsekoormused, alalisvoolu kiirlaadimise eellaadimis- ja tühjendustakistid.
Kesk- ja kõrgsageduslikud muutuva sagedusega ajamid, servoajamiga regeneratiivpidurdus, sadamakraanad, elevaatorid, valtspingid, traaditõmbemasinad ja tekstiiliseadmed, energia hajutamise süsteemid.
Kõrgsageduslikud võimsuspangad, impulsssignaali katsestendid, toiteallika vananemissüsteemid, täppisvooluandur, summutus- ja summutustakistid.
CNC-traadiga lõigatud EDM-masinad, kaarkeevitusseadmed, lavade tõste- ja valgustussüsteemid, tsentrifuugid, paberimasinad ja virnastajad-rekuperaatorid.
Kõrgsagedusliku voolu piiramine, mootori käivitamise takistid, keskpinge kapi liigpinge energia neeldumine.
DUFEW on spetsialiseerunud jõuelektrooniliste komponentide uurimis- ja arendustegevusele ning tootmisele, pakkudes usaldusväärseid tooteid ja integreeritud lahendusi tööstuskasutajatele, turustajatele ja originaalseadmete tootjatele.
Pakume täielikku valikut jõuelektroonikatooteid, sealhulgas takisteid, piduriseadmeid, reaktoreid, trafosid, filtreid ja koormuspangasüsteeme, pakkudes ühest kohast hankimist erinevate rakenduste jaoks.
Ranged tootmisprotsessid, kaasaegsed tootmisliinid ja range kvaliteedikontroll tagavad toote ühtlase jõudluse, pika kasutusea ja töökindla töö.
Teie spetsiifiliste tehniliste nõuete täitmiseks on saadaval kohandatud takistuse väärtused, võimsuse väärtused, mõõtmed, terminali konfiguratsioonid ja paigaldusvõimalused.
Tõhus tootmisjuhtimine ja tundlik tehniline tugi aitavad lühendada tarneaegu ja pakuvad usaldusväärset abi tootevalikust kuni müügijärgse teeninduseni.
| Iseloomulik | Testimistingimused | Esitus |
| Dielektriline vastupidavuspinge | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10× nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | Tsükliline töö (10 s sisse / 90 s välja) | 9000 tundi |
| Püsiseisundi niiske kuumus | 40°C ±2°C, 90–95% suhteline niiskus, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Kiire temperatuurimuutus | -55 °C / 55 °C / 155 °C, igaüks 15 minutit, 5 tsüklit | ΔR ≤ ±(2%R + 0,05Ω) |
| Kuumakindlus | 350°C / 2h | Ei mingit ilmset värvimuutust ega kahjustusi |
| Temperatuuri koefitsient | Nimikoormustakistus vs staatiline takistus | <300 ppm/°C |
| Leegikindlus | 10× nimivõimsus 5 min | Kuum ilma lahtise leegita |
| Iseloomulik | Testimistingimused | Esitus |
| Terminali tugevus | 45N / 30s | Ei mingit lõtvust ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5–200 Hz, 1g, 98m/s² | Nähtavad struktuurikahjustused puuduvad |
| Vastupidavus jootmiskuumusele | Klemmid sukeldatud 350±5°C joodisesse 3 sekundiks | ΔR ≤ ±(1%R + 0,05Ω) |
| Jootetavus | Klemmid sukeldatud 235±5°C joodisesse 5 sekundiks | joote katvus ≥95% |
| Võrdlusüksus | Mitteinduktiivne gofreeritud takisti | Tavalised takistid (süsinikkile / metallkile / standardne traatmähk) |
| Disaini eesmärk | Optimeeritud kõrgsagedusliku impulsi, VFD-pidurduse ja regeneratiivse energia hajutamise jaoks | Mõeldud üldiste madala signaali ja pideva võimsusega rakenduste jaoks |
| Parasiitilise induktiivsuse allasurumine | Vastupidine põimitud gofreeritud mähis vähendab induktiivsust vähem kui kümnendikuni tavapärastest traatmähise tüüpidest | puudub aktiivne induktiivsuse summutamine; standardsetel traadist konstruktsioonidel on kõrge parasiitne induktiivsus |
| Pulsi reaktsioon | Kiire impulssreaktsioon minimaalse pingega | Märkimisväärne induktiivne energiasalvestis ja pinge taandumine |
| Harmonic & Spike Supression | Vähendab märkimisväärselt harmoonilisi häireid ja pinge hüppeid | Kõrge induktiivsus võib võimendada impulsi naelu ja signaali moonutusi |
| Termorattasõit ja vananemine | ühtlane termilise pinge jaotus; vastupidavuse triiv ≤1% pikaajalise rattasõidu korral | Kile koorumine ja liigne takistuse triiv sagedase termilise tsükli korral |
K1: Kas mitteinduktiivne disain mõjutab võimsust või takistuse täpsust?
V: Ei. Mitteinduktiivse mähise meetod muudab ainult voolutee magnetvälja jaotust. See ei mõjuta negatiivselt legeeritud lindi eritakistust, soojuse hajumise võimet ega võimsust. Takistuse tolerants ja temperatuurikoefitsient jäävad samaks, mis standardversioonil.
Q2: Kuidas teha kindlaks, kas mitteinduktiivset versiooni on vaja?
V: Kui teie vooluring kasutab kõrgsageduslikku PWM-juhtimist, kiiret IGBT-lülitust või kogeb ülepinge helisemist ja lainekuju moonutusi, on soovitatav kasutada mitteinduktiivset versiooni. Tavaliste 50/60 Hz pidurdusrakenduste jaoks piisab tavaliselt tavalisest gofreeritud takistist.
Q3: Kas spetsiaalseid takistuse väärtusi või mõõtmeid saab kohandada?
V: Jah. DUFEW pakub täielikku kohandamist, sealhulgas takistuse väärtused üle 0,01 Ω–1 kΩ, võimsuse nimiväärtused, keraamilise toru pikkus ja läbimõõt, klemmide positsioonid ja kinnitusklambri konfiguratsioonid. Jooniste või spetsifikatsioonide põhjal saab proove kiiresti toota.
Q4: Mida tuleks teha, kui takistuse triiv ületab pärast pikaajalist kasutamist taluvusvahemiku?
V: Pikaajaline oksüdatsioon kõrgel temperatuuril, kõrge õhuniiskus ja sagedased ülekoormused võivad sulamist linti kahjustada. Kui isolatsioonitakistus langeb alla 100 MΩ, on soovitatav asendada. Kapi ventilatsiooni parandamine ja piisava võimsusvaruga takisti valimine võib oluliselt pikendada kasutusiga.
Ükskõik, kas vajate standardmudelit või täielikult kohandatud lahendust, on DUFEWi insenerimeeskond valmis aitama. Professionaalsete soovituste ja kiire hinnapakkumise saamiseks saatke meile oma joonised või tehnilised andmed.
