Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

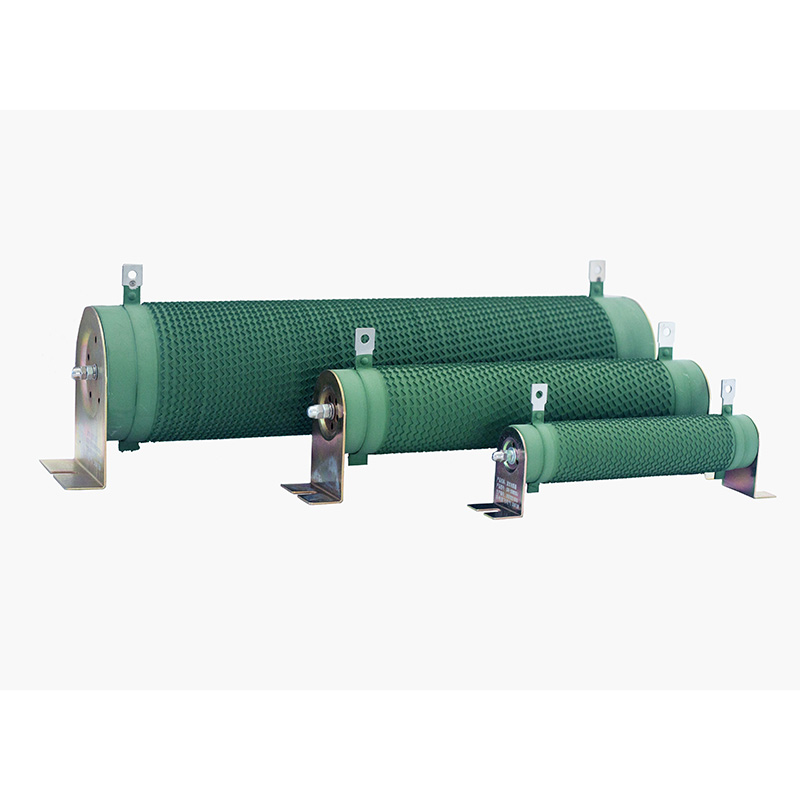

DUFEW CRR-seeria gofreeritud takistid on mõeldud nõudlikeks tööstuslikeks rakendusteks, sealhulgas VFD-pidurisüsteemid, jõuelektroonika koormuse testimine, dünaamiline pidurdamine ja vooluahela kaitse. Suure võimsuse, suurepärase soojuse hajumise ja pika kasutuseaga tagavad need stabiilse ja usaldusväärse jõudluse karmides töökeskkondades.
Takistuselement on valmistatud kvaliteetsest nikkel-kroomi (Ni-Cr) või konstantse sulamist paelast, mis on automaatse seadmega täpselt keritud gofreeritud profiiliks ja paigaldatud kõrgsageduslikule õõnsale keraamilisele südamikule. See on kindlalt kinnitatud roostevabast terasest klambritega, et parandada vibratsioonikindlust ja mehaanilist stabiilsust, samas kui vastupidavad roostevabast terasest klemmid tagavad suurepärase korrosioonikindluse ja usaldusväärsed elektriühendused.
Vastupidavuse suurendamiseks on takisti pind kaetud keskkonnasõbraliku UL94V-2 leegiaeglustava isolatsioonikattega, mis on suitsuvaba, mittetoksiline, oksüdatsioonikindel ning väga vastupidav niiskusele ja vananemisele. Valmistatud vastavalt GB-5792 standarditele, tooted toetavad nii horisontaalset kui vertikaalset paigaldust, võimaldades paindlikku integreerimist elektriliste juhtkappidesse või iseseisvatesse takistisõlmedesse.
| Mudeli kood | Tähendus | Kirjeldus |
| CRR | seeria | Gofreeritud takisti |
| 2500W | Nimivõimsus | 2500W |
| 54,4R | Nimetatud takistus | 54,4Ω |
| J | Vastupanu taluvus | J = ±5% (valikuline: K = ±10%, H = ±3%) |
| Parameeter | Spetsifikatsioon |
| Võimsusvahemik | 50W-10KW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω–1KΩ |
| Vastupanu taluvus | ±3% / ±5% / ±10% |
| Kaitse reiting | IP00 |
| Temperatuuri koefitsient (TCR) | ≤300 ppm/°C |
| Leegiaeglustaja reiting | UL 94V-2 |
| Vastavusstandard | GB/T 5792 |
1: isoleeriv südamik: kasutab kõrgsageduslikku õõnsat keraamilist toru, mis pakub suurepärast vastupidavust kõrgele temperatuurile, konstruktsiooni jäikust ja löögikindlust, tagades takistielemendi stabiilsuse kõrge temperatuuriga töötingimustes.
2: takistuselement: kasutab kvaliteetset nikkel-kroomi või konstantse sulamist linti, mida iseloomustab madal temperatuuritegur ja suur ülekoormusvõime. Gofreeritud servaga keritud disain maksimeerib soojuse hajumise pindala, minimeerides samal ajal induktiivsust.
3: Paigaldus ja klemmid: roostevabast terasest klambrid kinnitavad takistuslindi, et vältida nihkumist või lõdvenemist; klemmid on valmistatud paksendatud konstruktsiooni ja pinnatöötlusega roostevabast terasest, mis tagab korrosioonikindluse, rooste vältimise ja ühendamise lihtsuse.
4: Pinnakate: sellel on keskkonnasõbralik roheline isolatsioonikate, millel on tugev nakkumine ja UL94V-2 leegiaeglustav reiting. See on korrosioonikindel, suitsuvaba, mittetoksiline ja lõhnatu, kaitstes tõhusalt vastupidavuspaela oksüdeerumise eest ja pikendades kasutusiga.
5: Üldine struktuur: võimsuse nimiväärtused on vahemikus 50W kuni 10KW, takistusväärtused 0,01Ω kuni 1KΩ ja tööpinged kuni 1200V; gofreeritud servaga keritud lindi struktuur ühendab väikese induktiivsuse suure täpsusega.
● Gofreeritud serva-haava struktuur, mis pakub suurt soojuse hajumise ala ja suurepärast termilist stabiilsust
●Kõrgsageduslik õõneskeraamiline südamik; vastupidav kõrgele temperatuurile, vastupidav ja põrutuskindel
●Kvaliteetne sulamist takistustraat; madala temperatuuri koefitsient (≤300 ppm/°C) ja kõrge täpsusega
●Tugev lühiajaline ülekoormusvõime; talub 10x nimivõimsust 5 sekundit ilma nähtavate kahjustusteta
●roostevabast terasest klemmid; korrosioonikindlad, roostekindlad ja usaldusväärsed ühendused
●Keskkonnasõbralik kate; leegiaeglustav ja korrosioonikindel; suitsuvaba, mittetoksiline ja lõhnatu
● Range jõudluse valideerimine; vastab täielikult pinge, niiske kuumuse ja termilise šoki vastupidavuse standarditele
● Vastab GB-5792 standarditele; usaldusväärne kvaliteet
Muutuva sagedusega ajamite (VFD) pidurdustakistid; servoajamite kaitsetakistid; takistuslikud koormused jõuelektroonika testimiseks; toiteahelate diskreetimistakistid; Mootoriajamite voolu piiravad takistid; käivitustakistid; vooluahela kaitsetakistid. Laialdaselt kasutatav seadmetes erinevates tööstusharudes, nagu liftid, sadamamasinad, valtsimistehased, kraanad, vintsid, survevalumasinad, traadi tõmbamismasinad, tsentrifuugid, tekstiilimasinad, trüki- ja värvimisseadmed, virnastajad, paberitootmismasinad, lavaseadmed ja testimissüsteemid.
| Elektrilised omadused | Testimistingimused | Esitus |
| Dielektriline vastupidavuspinge | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | Insulation resistance ≥100MΩ |
| Lühiajaline ülekoormus | 10× nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | Tsüklilise sisselülitamise test (10 s pinge all, 90 s väljas) | >9000 tundi |
| Püsiseisundi niiske kuumus | 40°C ±2°C, 90%–95% suhteline niiskus, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Kiire temperatuurimuutus | -55°C, 55°C, 155°C, 15 min igal temperatuuril, 5 tsüklit | ΔR ≤ ±(2%R + 0,05Ω) |
| Kuumakindlus | 350°C / 2h | Ei mingit ilmset värvimuutust ega kahjustusi |
| Temperatuuri koefitsient (TCR) | Vastupidavus nimikoormusel võrreldes staatilise takistusega | ≤300 ppm/°C |
| Leegikindlus | 10× nimivõimsus 5 min | Kuum ilma lahtise leegita |
| Mehaanilised omadused | Testimistingimused | Esitus |
| Terminali tugevus | 45N / 30s | Ei mingit lõtvust ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5–200 Hz, 1g, 98m/s² | Väliskonstruktsioonil pole nähtavaid kahjustusi |
| Vastupidavus jootmiskuumusele | Plii klemmid on sukeldatud 3 sekundiks 350±5 ℃ joodisesse | ΔR ≤ ± (1%R + 0,05Ω); nähtavaid välisvigastusi pole, märgised jäävad selgeks |
| Jootetavus | Klemmid on sukeldatud 235±5 ℃ joodisesse 5 sekundiks | Jootepinna katvus klemmi pinnal ≥95% |
| Võrdluskriteeriumid | Gofreeritud takisti | Tavaline süsinikkile / metallkile takisti |
| Võimsuse käsitsemine | Mõeldud suure võimsusega rakendustele, 50W–10kW; talub 10-kordset nimivõimsust lühiajaliste ülekoormuste korral | Tavaliselt 0,1–20 W; kergesti vigastada ülekoormuse tingimustes |
| Temperatuuritaluvus ja kasutusiga | Talub kuni 350°C temperatuuri; tsükliline kasutusiga ületab 9000 tundi | Madalam kuumakindlus; vastupidav kile kipub pikaajalisel kõrgel temperatuuril vananema ja kooruma |
| Praegune võimsus | Sobib suure vooluga rakendusteks, mootoriga pidurdamiseks, regeneratiivseks tühjenemiseks ja koormuse mahalaadimiseks | Eelkõige mõeldud nõrkvoolu PCB signaaliahelate jaoks |
| Induktiivsuse karakteristikud | Standardmudelitel on suurem induktiivsus; saadaval on mitteinduktiivsed gofreeritud versioonid | Väga madala induktiivsusega poolivaba konstruktsioon, sobib kõrge sagedusega väikese võimsusega ahelatele |
| Keskkonnavastupidavus | Roostevabast terasest klemmidega keraamiline südamik tagab suurepärase vibratsiooni- ja põrutuskindluse | Õhukese kilega struktuuril on nõrgem nakkuvus ja see on vastuvõtlikum vibratsioonist põhjustatud riketele |
| Kulutõhusus | Väga kulutõhus suure võimsusega rakenduste jaoks; madala võimsusega reitingute kõrgem hind | Madala võimsusega rakenduste madal hind; kulukas ja suure võimsuse jaoks vähem praktiline |
Q1: How do I select a resistor with the appropriate power rating?
V: Valige takisti nimivõimsusega, mis on 1,5–2 korda suurem vooluahela tegelikust energiatarbimisest. Samuti kaaluge võimsuse vähenemist ümbritseva õhu temperatuuri tõttu; Kõrge temperatuuriga keskkondades on vaja kõrgemat võimsust.
Q2: Kas on normaalne, et takisti pinnatemperatuur on väga kõrge?
V: DUFEW gofreeritud takistid muudavad töötamise ajal elektrienergia soojuseks, seega on kõrge pinnatemperatuur normaalne. Veenduge, et paigalduskoht oleks hästi ventileeritud ja vaba süttivatest materjalidest. Kui temperatuur on ebatavaliselt kõrge, kontrollige ülekoormuse või alamõõdulise võimsuse valikut.
Q3: milline on takistite soovitatav paigaldusviis?
V: Toode toetab horisontaalset või vertikaalset paigaldust; eelistatakse horisontaalset paigaldust, et hõlbustada loomulikku konvektsioonjahutust. Veenduge, et takisti korpuse ümber oleks piisavalt vaba ruumi (üldiselt vähemalt takisti läbimõõt) ja vältige selle paigaldamist vastu kapi seinu või muid soojust tekitavaid komponente. Kui mitu takistit on paigaldatud kõrvuti, peaks nende vaheline kaugus olema vähemalt 50 mm.
4. küsimus: millised on CRR-seeria takistuse tolerantsi klassid ja kuidas valida?
V: DUFEW CRR-seeria pakub kolme tolerantsiklassi: klass K (±10%), klass J (±5%) ja klass H (±3%). Klass J (±5%) on üldiselt piisav tööstuslikuks pidurdamiseks ja koormusrakendusteks; täppismõõtmise või diskreetimisahelate jaoks on suurema täpsuse saavutamiseks soovitatav klass H (±3%).
