Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

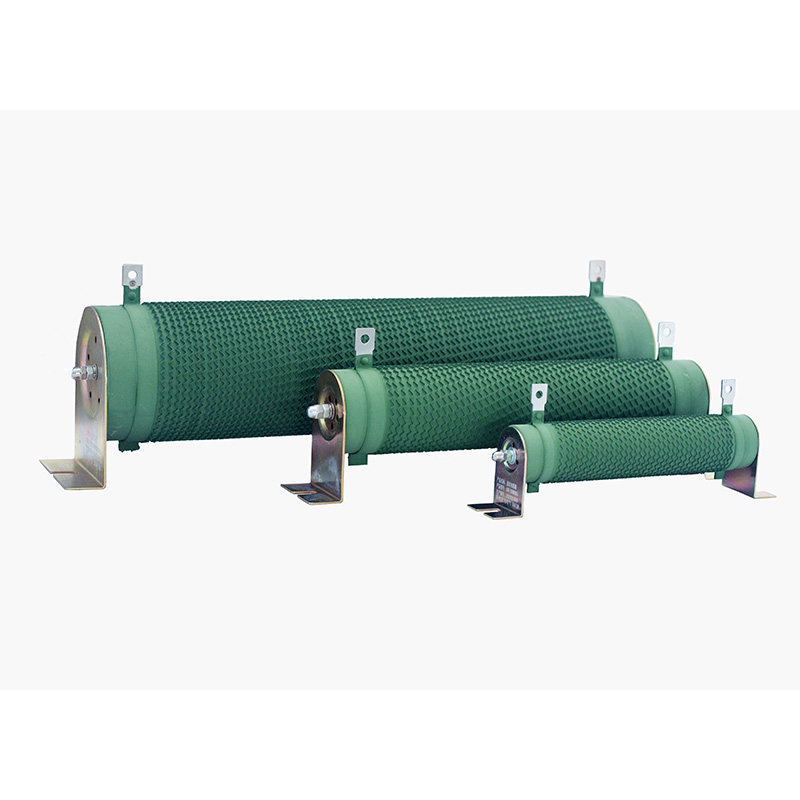

DUFEW Tubular Resistor on suure võimsusega traatkomponent, mis on ehitatud keraamilise torustruktuuriga, mis tagab elektriisolatsiooni ja tõhusa soojusülekande. Nikkel-kroomi (Ni-Cr), manganiini või konstantaani sulamist valmistatud takistustraadid on täpselt keritud ümber keraamilise südamiku, et saavutada stabiilne takistus, tugev ülekoormusvõime ja ühtlane termiline jõudlus.
Keraamilise toru konstruktsioon parandab võimsustihedust ja jahutuse efektiivsust, kandes soojust läbi sisemise südamiku struktuuri. Pärast mähistamist kaetakse takisti kõrge temperatuuriga leegiaeglustava isolatsioonikihiga, et kaitsta takistustraati oksüdatsiooni, niiskuse ja keskkonnamõjude eest, aidates säilitada stabiilset tööd tööstustingimustes.
Seda takistit, mis sobib tööstuslikeks toiterakendusteks, kasutatakse tavaliselt VFD-pidurisüsteemides, mootorikäivitusahelates, koormuse testimisseadmetes, keevitusmasinates ja muudes elektrisüsteemides, mis nõuavad kontrollitud energia hajumist ja usaldusväärset soojuslikku jõudlust.
Takisti muudab elektrienergia soojuseks läbi keraamilise toru ümber keritud takistussulamist traati. Keraamiline südamik tagab isolatsiooni, aidates samal ajal soojust ümbritsevasse keskkonda üle kanda, et tagada tõhus temperatuuri reguleerimine.
Stabiilse jõudlusega suure voolu, lühiajalise ülekoormuse ja korduvate lülitustingimuste korral sobib see dünaamilise pidurdamise, mootori käivitamise, voolu piiramise, koormuse simulatsiooni, pingelanguse ja energiatarbimise rakenduste jaoks.
| Mudeli kood | Tähendus | Kirjeldus |
|---|---|---|
| CRR | Tooteseeria | Torukujuline takisti |
| 2500W | Nimivõimsus | 2500 vatti |
| 54,4R | Nimetatud takistus | 54,4 Ω |
| J | Vastupanu taluvus | J = ±5% (valikuline: K = ±10%, H = ±3%) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Võimsusvahemik | 50W--10kW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω--1kΩ |
| Vastupanu taluvus | ±3%, ±5%, ±10% |
| Kaitse reiting | IP00 |
| Temperatuuri koefitsient (TCR) | ≤300 ppm/°C |
| Leegiaeglustaja reiting | UL 94V-2 |
| Vastavusstandard | GB/T 5792 |
Mähisstruktuur mõjutab otseselt takisti soojuse hajumise võimet, induktiivsust ja rakenduse sobivust.
Takistustraat on keritud tavapärase spiraalse mustriga ümber keraamilise toru. See struktuur pakub lihtsat ja ökonoomset lahendust madala sagedusega võimsuse hajumise rakenduste jaoks, kus induktiivsus ei ole kriitiline probleem.
Takistustraat vormitakse gofreeritud profiiliks ja paigaldatakse vertikaalselt keraamilisele torule. See disain suurendab märkimisväärselt jahutuspinda, vähendades samal ajal parasiit-induktiivsust, muutes selle ideaalseks VFD-pidurisüsteemide, impulsskoormuste ja paremat soojuslikkust nõudvate rakenduste jaoks.
Annab püsiva takistuse väärtuse ja sobib enamiku standardsete tööstuslike rakenduste jaoks, mis nõuavad stabiilset ja hooldusvaba töötamist.
Vastupidavust saab reguleerida liikuva metallklambri või koputusmehhanismi abil, mis võimaldab paindlikke takistuse seadistusi seadmete kasutuselevõtuks, testimiseks ja muutuva koormuse rakendustes.
Saadaval mitme koputuspunktiga, et pakkuda ühest takistist erinevaid takistuse väärtusi, muutes selle sobivaks keeruliste elektriahelate ja mitmeastmelise koormuse juhtimise jaoks.
Kvaliteetsest isoleerkeraamikast valmistatud toru tagab suurepärase dielektrilise tugevuse, tõhusa soojusülekande, kõrge mehaanilise tugevuse ja suurepärase vastupidavuse termilisele šokile pideva tööstusliku töötamise ajal.
Saadaval nikkel-kroomi (Ni-Cr), manganiini ja konstantaani sulamites, pakub takistustraat stabiilseid elektrilisi omadusi, suurepärast ülekoormusvõimet ja pikaajalist takistuse stabiilsust korduva termilise tsükli korral.
Keskkonnasõbralik anorgaaniline isolatsioonikate kaitseb takistustraati oksüdatsiooni, niiskuse, tolmu ja korrosiooni eest, tagades samal ajal usaldusväärse leegiaeglustuse vastavalt UL94V-2 nõuetele.
Keraamiline toru toimib nii isoleeriva toe kui ka tõhusa soojuseraldusvahendina, võimaldades takistil kompaktse jalajälje piires pakkuda suuremat võimsust. See muudab selle ideaalseks tööstuslikeks rakendusteks, kus paigaldusruum on piiratud.
Keraamilise toru kõrge soojusjuhtivus võimaldab kiiret soojusülekannet takistustraadilt ümbritsevasse õhku. Valikuline vertikaalne gofreeritud mähis suurendab veelgi jahutuspinda, parandades pidevat koormust ja vähendades töötemperatuuri.
Kvaliteetsetest keraamilistest materjalidest valmistatud ja kõrge temperatuuriga anorgaanilise isolatsioonikattega kaitstud takisti talub töötemperatuuri kuni 350°C. Klaasemailiga kaetud versioonid on saadaval rakenduste jaoks, mis nõuavad temperatuuri kuni 375 °C.
Suure voolu ja lühiajaliste ülekoormusrakenduste jaoks mõeldud takisti tagab suurepärase vastupidavuse termilisele šokile ja korduvale impulsskoormusele. See sobib hästi mootori käivitamiseks, dünaamiliseks pidurdamiseks ja koormuse testimiseks.
DUFEW pakub fikseeritud, reguleeritavaid, mitme klemmiga, madala induktiivsusega ja eritellimusel valmistatud torukujulisi takisteid, mis vastavad erinevatele tööstusharudele erinevatele elektrilistele ja mehaanilistele nõuetele.
Takisti saab varustada mitmesuguste kinnitusklambrite ja klemmide konfiguratsioonidega, mis võimaldab mugavalt paigaldada elektrikilpi, koormuspankadesse, testimisseadmetesse ja tööstusmasinatesse.
Esmaklassiline vastupidavussulamist traat, vastupidav keraamiline struktuur ja oksüdatsioonikindel kaitsekate tagavad stabiilsed takistusväärtused, suurepärase termilise stabiilsuse ja pikema kasutusea nõudlikes töötingimustes.
Laialdaselt kasutatav keevitusmasinates, tööstuslikes juhtkappides ja elektriautomaatikasüsteemides voolu piiramiseks, pingelanguseks ja energia hajutamiseks.
Sobib koormuspankadele, sissepõlemise testimisseadmetele, aku tühjenemissüsteemidele ja toiteallika vananemise katsetele, kus on vaja stabiilset energia hajumist.
Kasutatakse väikese ja keskmise võimsusega VFD-pidurisüsteemides, mootori käivitusahelates, servoajamisüsteemides ja tööstuslikes ülekandeseadmetes, mis nõuavad usaldusväärset pidurdamist ja koormuse juhtimist.
Kasutatakse elektrilistes mõõteseadmetes, kaitseahelates, lülitusseadmetes ja juhtpaneelides stabiilse takistuse tagamiseks ja vooluahela töökindluse parandamiseks.
Ideaalne asenduslahendus tööstusseadmete hoolduseks, masinate uuendamiseks ja originaalseadmete tootjate tootmiseks, rahvusvaheliste klientide jaoks on saadaval paindlik kohandamine.
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Dielektriline vastupidavuspinge | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10× nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Laadi eluiga | Tsükliline töö (10 s ON / 90 s OFF) | ＞ 9000 tundi |
| Niiskuse kuumakindlus | 40°C ±2°C, 90-95% suhteline niiskus, 100 tundi | ΔR ≤ ±(1%R + 0,05Ω) |
| Kiire temperatuuriga jalgrattasõit | -55 °C / 55 °C / 155 °C, iga 15 minutit, 5 tsüklit | ΔR ≤ ±(2%R + 0,05Ω) |
| Kuumakindlus | 350°C 2 tundi | Nähtavat värvimuutust ega kahjustusi pole |
| Temperatuuri koefitsient (TCR) | Nimikoormus vs esialgne takistus | ＜300 ppm/°C |
| Leegikindlus | 10× nimivõimsus 5 minutiks | Helendab punaselt ilma lahtise leegita |
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Terminali tugevus | 45N / 30 sekundit | Ei mingit lõdvenemist ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5--200Hz, 1g, 98m/s² | Nähtavaid konstruktsioonikahjustusi pole |
| Vastupidavus jootmiskuumusele | Klemmid 3 sekundiks 350±5°C joodisesse sukeldatud | ΔR ≤ ±(1%R + 0,05Ω) |
| Jootetavus | Klemmid Sukeldatud 235±5°C joodisesse 5 sekundiks | joote katvus ≥95% |
Märkus. Kõiki jõudlusandmeid mõõdetakse standardsetes laboritingimustes vastavalt standardile GB/T 5792. Tegelik jõudlus võib erineda olenevalt paigaldustingimustest, ümbritsevast temperatuurist ja töötsüklist.
| Võrdlusüksus | DUFEW torukujuline takisti | Tavaline mittetorukujuline toitetakisti |
|---|---|---|
| Põhistruktuur | Kõrge tugevusega keraamiline toru toimib nii isoleeriva toe kui ka soojust hajutava keskkonnana | Tugistruktuur on peamiselt mehaaniline, suhteliselt piiratud soojuse hajumise võimega |
| Võimsustihedus | Suurem väljundvõimsus samas paigaldusruumis tänu tõhusale soojusjuhtivusele | Madalam võimsustihedus konstruktsiooni- ja jahutuspiirangute tõttu |
| Soojuse hajumine | Keraamiline toru tagab kiire soojusülekande; valikuline gofreeritud mähis parandab veelgi jahutuse efektiivsust | Soojuse hajumine sõltub peamiselt pinnast ja on üldiselt vähem efektiivne |
| Konfiguratsiooni valikud | Saadaval fikseeritud, reguleeritava, mitme terminaliga ja madala induktiivsusega versioonidena | Enamasti fikseeritud takistusega konstruktsioonid, millel on piiratud konfiguratsioonipaindlikkus |
| Mehaaniline tugevus | Paksuseinaline alumiiniumoksiidi keraamiline konstruktsioon pakub suurepärast löögikindlust ja pikaajalist konstruktsiooni stabiilsust | Õhukesed keraamilised või kilepõhised konstruktsioonid on transpordi ja paigaldamise ajal vastuvõtlikumad pragunemisele või kahjustustele |
| Hooldus | Sile silindriline pind minimeerib tolmu kogunemist ja lihtsustab rutiinset puhastamist | Ebakorrapärased pinnad koguvad kergemini tolmu, mistõttu on vaja sagedasemat puhastamist |
| Tüüpilised rakendused | Dünaamiline pidurdamine, mootori käivitamine, koormuspangad, testimisseadmed, tööstusautomaatika, keevitusmasinad | Üldotstarbelised elektroonilised ahelad ja tavapärased võimsuse hajumise rakendused |
DUFEW on spetsialiseerunud tööstuslike toitetakistite ja jõuelektroonikakomponentide projekteerimisele ja tootmisele, pakkudes usaldusväärseid tooteid ülemaailmsetele originaalseadmete valmistajatele, edasimüüjatele ja tööstuskasutajatele.
Meie tooteportfelli kuuluvad torukujulised takistid, gofreeritud takistid, alumiiniumist korpusega takistid, piduritakistite pangad, reaktorid, pidurisõlmed, trafod, filtrid ja koormustestisüsteemid.
Iga toode on valmistatud standardiseeritud tootmisprotsesside kohaselt ning läbib enne saatmist põhjaliku elektrilise ja mehaanilise testimise, et tagada stabiilne jõudlus ja ühtlane kvaliteet.
Pakume kohandatud takistuse väärtusi, võimsust, mõõtmeid, klemmitüüpe, mähiskonstruktsioone ja paigalduslahendusi vastavalt kliendi joonistele või rakendusnõuetele.
Kaasaegsete tootmisrajatiste ja kogenud insenerimeeskonnaga DUFEW pakub stabiilset tootmisvõimsust, kiireid teostusaega ja professionaalset tehnilist tuge kogu teie projekti vältel.
V: Torukujuline takisti on teatud tüüpi traattakisti, mis kasutab isoleeriva südamikuna keraamilist toru. Võrreldes lamedate või plaattüüpi konstruktsioonidega pakub torukujuline struktuur paremat soojuse hajumist, suuremat võimsustihedust, paremat mehaanilist tugevust ja suuremat paindlikkust reguleeritavate või mitme terminaliga konfiguratsioonide jaoks.
V: Jah. DUFEW pakub täielikke OEM- ja ODM-i kohandamisteenuseid, sealhulgas takistuse väärtused, võimsuse reitingud, mõõtmed, takistustraadi materjalid, klemmide tüübid, kinnitusklambrid, reguleeritavad struktuurid ja mitme klemmi konfiguratsioonid, mis põhinevad teie joonistel või rakendusnõuetel.
V: Standardversioonil on IP00 avatud tüüpi konstruktsioon ja see on mõeldud paigaldamiseks elektrikilpide või -seadmete sisemusse. Kõrge õhuniiskuse või karmi töökeskkonna jaoks soovitame valida klaasemailiga kaetud või spetsiaalselt kaitstud versiooni või kasutada sobivat korpust ja niiskuskindlaid meetmeid.
V: Asendus peab vastama algse takistuse väärtusele, võimsusele, tööpingele ja paigaldusmõõtmetele. Kui originaalmudel pole saadaval, võib DUFEW soovitada teie rakendusel põhinevat samaväärset või täiendatud lahendust, et tagada ohutu ja usaldusväärne töö.
V: Fikseeritud mudelid sobivad ideaalselt stabiilse takistusega seadmete jaoks, samas kui reguleeritavad versioonid sobivad paremini kasutuselevõtuks, testimiseks, koormuse simuleerimiseks ja rakendusteks, mis nõuavad töö ajal takistuse reguleerimist.
V: Seda kasutatakse laialdaselt mootoriajamites, inverterpidurisüsteemides, keevitusseadmetes, koormuspankades, võimsuse testimisseadmetes, tööstusautomaatikas, elektrilistes juhtpaneelides, aku tühjendussüsteemides, taastuvenergia seadmetes, raudteesüsteemides ja muudes raskeveokite tööstuslikes rakendustes.
DUFEW toodab kvaliteetseid torukujulisi takisteid tööstusliku võimsuse juhtimise, pidurisüsteemide, koormuse testimise ja energia hajutamise rakenduste jaoks. Ükskõik, kas vajate standardtoodet või täielikult kohandatud lahendust, meie insenerimeeskond on valmis pakkuma professionaalset tehnilist tuge ja kiireid hinnapakkumisi.
- OEM- ja ODM-tootmine
- Kohandatud takistuse väärtused
- Võimsus 50W kuni 10kW
- Reguleeritavad ja mitme terminaliga kujundused
- Kohandatud mõõtmed ja paigalduslahendused
- Insenerivaliku tugi
- Stabiilne hulgitoodang
- Ülemaailmne kohaletoimetamine
Võtke DUFEW-iga ühendust juba täna, et arutada oma kandideerimisnõudeid ja saada kohandatud pakkumine.
