Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

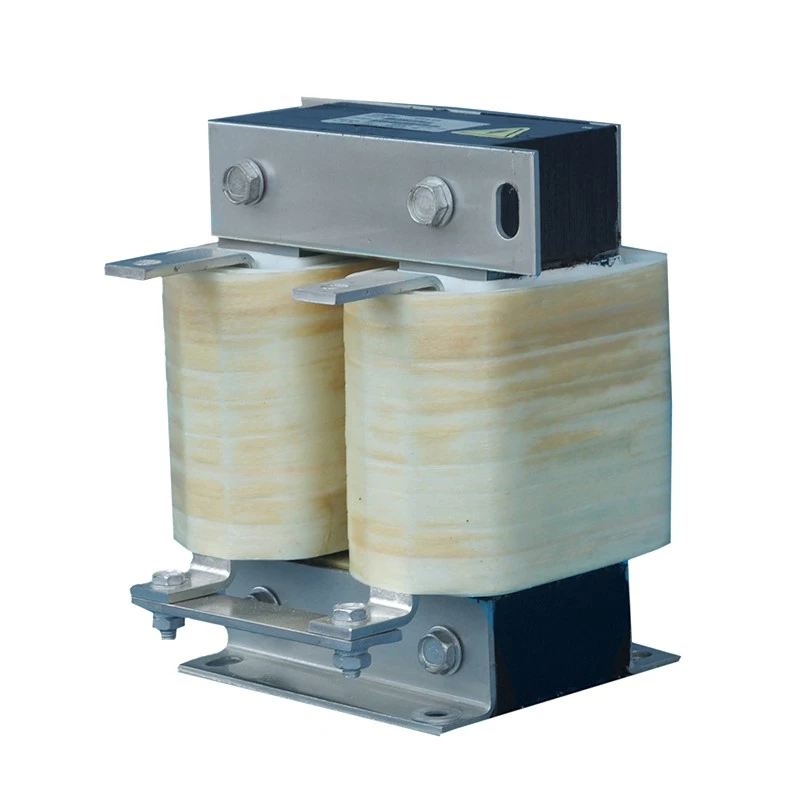

VFD DC Link Reactor on jadamisi ühendatud alalisvoolu siini vahepealses vooluringis VFD süsteemi alaldisilla ja inverteri astme vahel.
Vahelduv-alalisvooluks muundamise ajal võivad alaldi töö ja koormuse kõikumine tekitada alalisvoolu siini voolu pulsatsiooni ja elektrilisi kõikumisi. Reaktor kasutab induktiivseid energiasalvestusomadusi, et tasandada voolumuutusi, säilitada alalisvoolu pidevat voolu ja parandada inverteri toiteallika stabiilsust.
Erinevalt tavalistest vahelduvvoolu reaktoritest on alalisvoolu lülireaktorid ette nähtud töötama pideva alalisvoolu tingimustes. Dufew kasutab alalisvoolu nihkekindlat segmenteeritud õhupilu magnetstruktuuri, et säilitada stabiilne induktiivsus ja vähendada magnetilise küllastumise ohtu.
Reaktoril on järgmised omadused:
- Madala kaoga külmvaltsitud räniterasesüdamik vähendab magnetkadu
- Segmenteeritud õhupilu struktuur stabiilseks alalisvooluks
- F-klassi isolatsioonisüsteem tagab töökindluse kõrgel temperatuuril
- Vaakumimmutusprotsess mehaanilise tugevuse ja niiskuskindluse tagamiseks
- Vasest või alumiiniumist mähiste võimalused erinevate vooluvajaduste jaoks
Need disainifunktsioonid muudavad Dufew DC Link Reactorid sobivaks VFD-süsteemidele, mis nõuavad stabiilset alalisvoolu siini jõudlust, pikka kasutusiga ja usaldusväärset tööd.
Alaldi aste tekitab alalisvoolus loomulikult pulsatsioonikomponente. DC Link Reactor silub voolu lainekuju, vähendab pulsatsioonivoolu ja aitab säilitada pidevat voolujuhtivust, pakkudes inverterile stabiilsemat sisendit. See vähendab alalisvoolu toiteallika kõikumisi ja toetab mootori ühtlast tööd.
Liigne pulsatsioonivool võib suurendada kondensaatori kuumutamist ja kiirendada komponentide vananemist. Vähendades laadimispinget ja alalisvoolu siini komponentide termilist koormust, võib reaktor aidata pikendada kondensaatori tööiga, parandada komponentide üldist töökindlust ja vähendada hooldusvajadusi.
Tööstusseadmed töötavad sageli sagedaste kiirendamiste, pidurdamiste ja koormuse muutuste korral. Reaktor aitab säilitada stabiilset inverteri tööd ja vähendada koormuse kiire muutumise elektrilist mõju, toetades samal ajal jõupooljuhtseadmete töökindlat tööd.
Parandades alalisvoolu siini omadusi ja vähendades voolu moonutusi, aitab reaktor optimeerida energiakasutust ja piirata harmooniliste mõju. See muudab selle sobivaks suure võimsusega tööstuslike ajamisüsteemide jaoks, kus on vaja stabiilset elektrilist jõudlust.
Pidev alalisvool võib tekitada magnetilisi nihkeid ja suurendada südamiku küllastumise ohtu tavapäraste reaktorikonstruktsioonide korral. Dufewi segmenteeritud õhuvahetehnoloogia tagab stabiilsema induktiivsuse ja parema magnetilise lineaarsuse, aidates vähendada küllastusriski ja säilitada töökindlust pidevates alalisvoolu tingimustes.
Mähiskonstruktsioon on mõeldud suure vooluga alalisvoolu tööks ja võib vastavalt rakendusnõuetele kasutada vask- või alumiiniumjuhte. Madal takistuskadu ja kontrollitud temperatuuritõus aitavad kaasa stabiilsele pikaajalisele jõudlusele. Tugeva vooluga mudelite puhul saab soojuse hajumise parandamiseks kasutada ka fooliummähiskonstruktsioone, säilitades samas kompaktse paigaldusdisaini.
Vaakumimmutusprotsess tugevdab isolatsioonisüsteemi ja parandab mehaanilist stabiilsust, niiskuskindlust ja vibratsioonikindlust. See töötlus aitab säilitada usaldusväärset elektrilist ja mehaanilist jõudlust pikaajalise tööstusliku töötamise ajal.
Dufew DC Link Reactori lahendusi kasutatakse laialdaselt tööstuslikes võimsuse muundamise ja mootoriajamite süsteemides.
| Rakendus | Peamine nõue |
|---|---|
| Muutuva sagedusega ajamisüsteemid | Vähendage alalisvoolu pulsatsiooni ja parandage ajami töökindlust |
| Servoajami süsteemid | Parandage alalisvoolu siini stabiilsust dünaamilise töö ajal |
| Liftid | Toetage sagedasi kiirendus- ja pidurdustsükleid |
| Sadamakraanad ja tõsteseadmed | Suurendage töökindlust suure koormuse tingimustes |
| Valtsimistehased | Vähendage elektrilist pinget pideva töötamise ajal |
| Survevalumasinad | Parandage mootori ajami stabiilsust |
| Traadi tõmbamismasinad | Säilitage sujuv jõuülekanne |
| Tekstiilimasinad | Toetage stabiilset pikaajalist tööd |
| Testimissüsteemid | Parandage elektrilist järjepidevust |
DC Link Reactor on soovitatav, kui VFD-süsteemil on:
| Süsteemi seisukord | Soovitatav eesmärk |
|---|---|
| Alalisvoolu sagedane kõikumine | Vähendage pulsatsioonivoolu |
| Pingeallika VFD kondensaatori filtreerimisega | Kaitske alalisvoolu siini kondensaatoreid |
| Suure võimsusega trafo toide | Parandage võimsuse stabiilsust |
| Kolmefaasiline pinge tasakaalustamatus | Vähendage elektrilist pinget |
| Sage kiirendamine ja aeglustamine | Parandage inverteri töökindlust |
| Kõrged nõuded elektrienergia kvaliteedile | Vähendage harmoonilist mõju |
Näide: CDL-600-0600-EIDA
| Kood | Kirjeldus |
|---|---|
| CDL | DC Link reaktorite seeria |
| 600 | Pinge tase (600 = 690 VDC) |
| 0600 | Nimivool (0600 = 600 A, 2500 = 2500 A) |
| EI | Tuumastruktuur (EI = kolmefaasiline südamik, UI = ühefaasiline südamik) |
| D | Paigaldusstruktuur (D = vertikaalne paigaldus, W = horisontaalne paigaldus) |
| A | Mähise materjal (A = alumiinium, C = vask) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | VFD DC Link reaktor |
| Paigaldusasend | Alalisvoolu siini ahel alaldi ja inverteri vahel |
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Töösagedus | 50Hz / 60Hz / Kohandatud kuni 500Hz |
| Nimetatud vool | 5A - 3800A |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Ülekoormusvõime | 1,5-kordne nimivool 60 sekundiks, intervall 1 tund |
| Dielektriline tugevus | 3000VAC / 50Hz / 5mA / 1min |
| Isolatsioonitakistus | ≥100MΩ 1000VDC juures |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | Klass F (155 ℃) |
| Leegiaeglustav klass | UL94V-2 |
| Müra tase | ≤65 dB (testitud 1 meetri horisontaalsel kaugusel) |
| Kasutusiga | ≥15 aastat |
| Kohaldatavad standardid | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric on spetsialiseerunud kohandatud jõuelektroonika komponentidele, sealhulgas alalisvoolulüli reaktorid, vahelduvvoolu reaktorid, piduritakistid, trafod ja nendega seotud elektrilahendused.
Professionaalse insenerivõime ja kontrollitud tootmisprotsessidega pakub Dufew usaldusväärseid reaktorilahendusi VFD-süsteemidele, tööstusautomaatikale ja võimsuse muundamise rakendustele.
Dufew tootmine sisaldab:
- Silikoonterasest südamiku täppistöötlus
- Segmenteeritud õhuvahega magnetstruktuuri valmistamine
- Vase ja alumiiniumi mähiste tootmine
- vaakum-immutamine
- Kõrgel temperatuuril kõvenemise protsess
- Elektrilise jõudluse testimine
Iga reaktor läbib ranged kontrolliprotseduurid, sealhulgas:
| Ülevaatus üksus | Eesmärk |
|---|---|
| Isolatsioonitakistuse testimine | Kontrollige isolatsiooni usaldusväärsust |
| Dielektrilise vastupidavuse testimine | Kinnitage elektriohutust |
| Induktiivsuse testimine | Tagada reaktori nõutavad omadused |
| Temperatuuri tõusu katsetamine | Kontrollige soojuslikku jõudlust |
| Müra testimine | Kontrollige töömüra taset |
| Välimuse kontroll | Kinnitage tootmiskvaliteeti |
Dufew pakub kohandatud lahendusi, mis põhinevad nimipingel, vooluvahemikul, induktiivsusel, pingelangul, paigaldusstruktuuril, kapiruumil ja mähise materjalinõuetel. Disaini saab kohandada erinevatele elektrilistele ja mehaanilistele tingimustele, et tagada nõuetekohane integreerimine kliendi ajamisüsteemiga.
Teenused hõlmavad originaalseadmete tootjate tootmist, kohandatud reaktori projekteerimist, tehnilist dokumentatsiooni ja rakenduste insenerituge, aidates klientidel täita konkreetseid projektinõudeid alates tootevalikust kuni süsteemiintegratsioonini.
Dufew tooted on valmistatud vastavalt tunnustatud tööstusstandarditele ja kvaliteedinõuetele.
Kohaldatavad standardid hõlmavad järgmist:
| Standardne | Kirjeldus |
|---|---|
| ISO 9001 | Kvaliteedijuhtimissüsteem |
| IEC289:1987 | Reaktori standard |
| GB10229-88 | Reaktori standard (vastab standardile IEC289:1987) |
| JB9644-1999 | Pooljuhtelektriajamite reaktor |
| CE | Toote vastavusnõue |
Dufew pakub ekspordistandarditele vastavaid pakendilahendusi, et tagada ohutu transport ja toote usaldusväärne jõudlus.
- Niiskuskindel kaitse
- Põrutuskindel kinnituskonstruktsioon
- Tugevdatud eksportpuidust korpused suurtele reaktoritele
- Toodete etiketid ja tehnilised dokumendid
- Saadetise eelkontrolli protokollid
Iga seadet kontrollitakse enne tarnimist, et tagada elektriliste parameetrite ja mehaaniliste nõuete vastavus kliendi spetsifikatsioonidele.
Dufew toetab:
- Partii tootmine
- OEM-projektid
- Rahvusvaheline saadetis
- Kohandatud pakendinõuded
| Võrdlusmõõde | VFD DC Link reaktor | Standardne kolmefaasiline vahelduvvoolureaktor |
|---|---|---|
| Paigaldusasend | Paigaldatud alalisvoolu siini sektsiooni alaldi ja inverteri vahele | Paigaldatud VFD süsteemide vahelduvvoolu sisendi või vahelduvvoolu väljundi poolele |
| Magnetilise südamiku disain | Segmenteeritud õhuvahega südamik, mis on ette nähtud vahelduvvoolu pulsatsioonikomponentidega alalisvoolu jaoks | Tavaline magnetsüdamik, mis on loodud sümmeetrilise vahelduvvoolu magnetvoo jaoks |
| Peamine funktsioon | Sujuv alalisvoolu pulsatsioon, parandab alalisvoolu siini stabiilsust, vähendab alalisvoolu komponentide pinget | Vähendage vahelduvvoolu harmoonilisi, piirake liigvoolu ja parandage vahelduvvoolu lainekuju kvaliteeti |
| Kasutusseisund | Töötab alalisvoolu eelpingestuste tingimustes ja nõuab küllastuskindlat konstruktsiooni | Töötab vahelduvvoolu magnetilistes tingimustes |
| Tüüpiline rakenduse väärtus | Kaitseb alalisvoolu kondensaatoreid ja parandab inverteri töö stabiilsust | Parandab vahelduvvoolu toite kvaliteeti ja mootoripoolset kaitset |
Alalisvoolu siini ahelasse on paigaldatud DC Link Reactor, et tasandada voolu kõikumisi ja vähendada alalisvoolu komponentide pulsatsioonipinget. Vahelduvvoolu küljele on paigaldatud vahelduvvoolu reaktor, et juhtida sisendharmoonikuid või väljundi elektrilist pinget. Nende paigaldusasendid ja disaininõuded on erinevad.
Seda soovitatakse kasutada VFD-süsteemides, millel on suur võimsus, märkimisväärne alalisvoolu pulsatsioon, sagedased koormuse muutused või rakendused, mis nõuavad paremat alalisvoolu siini stabiilsust.
Piirates pulsatsioonivoolu ja vähendades laadimisvoolu kõikumisi, vähendab reaktor alalisvoolukondensaatorite termilist ja elektrilist pinget, aidates parandada nende töökindlust ja tööiga.
Jah. Dufew toetab nimipinge, vooluvõimsuse, induktiivsuse, pingelanguse, mähise materjali, mõõtmete ja paigalduskonfiguratsiooni kohandamist vastavalt projekti nõuetele.
Dufew Electric pakub kohandatud DC Link Reactor lahendusi tööstuslikele VFD-süsteemidele, võimsuse muundamise seadmetele ja automaatikarakendustele.
Professionaalse insenerivõime, täiustatud tootmisprotsesside ja range kvaliteedikontrolli abil aitab Dufew klientidel parandada alalisvoolu siini stabiilsust, vähendada elektrilist pinget ja saavutada usaldusväärset pikaajalist tööd.
Kohandatud reaktori disaini, originaalseadmete tootjate koostöö ja projektitoe saamiseks võtke ühendust Dufew Electricuga.
