Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

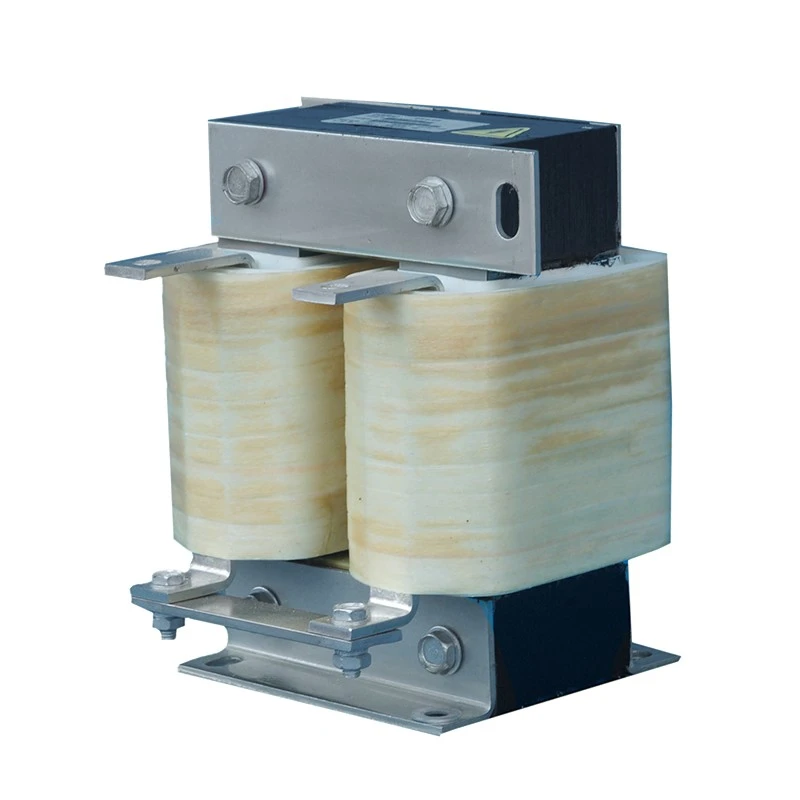

Vertical DC Link Reactor on paigaldatud muutuva sagedusega ajamisüsteemide vahepealsesse alalisvoolu siini ahelasse, et parandada alalisvoolu stabiilsust pideva töö ja dünaamiliste koormuse muutuste ajal.
Erinevalt horisontaalsetest madala profiiliga konstruktsioonidest keskendub see konfiguratsioon kapi laiuse vähendamisele vertikaalselt paigutatud südamiku ja mähisstruktuuri kaudu. Kitsas jalajälg võimaldab paigaldada mitu ajami komponenti kõrvuti, mistõttu sobib see piiratud horisontaalse ruumiga tavaliste elektrikilpide jaoks.
Dufew reaktoreid toodetakse:
- Madala kaoga külmvaltsitud räniterasest südamikud
- DC nihkekindlad segmenteeritud õhuvahega magnetstruktuurid
- F-klassi kõrge temperatuuriga isolatsioonisüsteemid
- vaakum-immutamine
- Vasest või alumiiniumist mähiste võimalused
Optimeeritud vertikaalne struktuur tagab usaldusväärse induktiivsuse, tõhusa soojuse hajumise ja paindliku integreerimise tööstuslikesse juhtimissüsteemidesse.
Paljud tööstuslikud juhtkapid nõuavad suure tihedusega komponentide paigaldamist, säilitades samas kompaktse üldlaiuse. Vertikaalne konfiguratsioon vähendab horisontaalset paigaldusruumi, võimaldab ajamiüksusi tõhusamalt kõrvuti paigutada ning kasutab paremini ära saadaolevat kapi sügavust ja kõrgust. See struktuur sobib eriti hästi VFD-kappidele, kus laius on peamine ruumipiirang.
Vertikaalne struktuur järgib paljude tööstuslike kappide loomulikku õhuvoolu suunda, toetades alt-üles ventilatsiooniteed tõhusamaks soojuse eemaldamiseks pideva töötamise ajal. Vähendades kohalikku soojuse akumuleerumist ja säilitades termilise stabiilsuse nimikoormusel, aitab disain tagada püsiva elektrilise jõudluse pikaajalise töötamise ajal.
Kiirendamise, aeglustamise või muutuva koormusega töötamise ajal võivad alalisvoolu siini voolu kõikumised suurendada toitekomponentide pinget. Reaktor aitab tasandada voolu kõikumist ja vähendada pulsatsioonivoolu mõju, toetades stabiilsemat alalisvoolu siini tööd, aidates samal ajal kaitsta kondensaatoreid ja inverteri komponente.
Vertikaalne struktuur on optimeeritud praktiliseks kappi paigaldamiseks, väikese horisontaalse paigalduspinnaga, stabiilse õhuvahega positsioneerimise ja kompaktse klemmi paigutusega. Usaldusväärne mehaaniline tugi võimaldab komponendil hõlpsamini integreeruda tööstusseadmetega, vähendades samal ajal piiranguid kapi üldisele paigutusele.
Vertikaalselt paigutatud magnetstruktuur vähendab hõivatud kapi laiust, säilitades samal ajal nõutava induktiivsuse. Selle kitsas paigaldusprofiil kasutab tõhusalt ära vaba kapiruumi ja sobib hästi suure tihedusega elektripaigutustega.
Pidev alalisvool võib tekitada magnetilisi nihkeid ja suurendada küllastumise ohtu. Dufew kasutab segmenteeritud õhupilu struktuuri, et säilitada stabiilne induktiivsus ja parandada magnetilist lineaarsust, aidates vähendada küllastusriski ja toetada usaldusväärset pidevat alalisvoolu tööd.
Erinevad voolutugevused nõuavad erinevaid juhtmelahendusi. Saadaval on vask- ja alumiiniummähised, kõrge voolutugevusega mudelite puhul saab kasutada fooliummähist. Optimeeritud mähise struktuur aitab kontrollida elektrikadusid ja parandada soojuse hajumist, et tagada stabiilne pikaajaline jõudlus.
Klemmide paigutus on loodud spetsiaalselt vertikaalse kapi integreerimiseks, võimaldades mugavat ühendamist ülemiste siinisüsteemidega, vähendades samal ajal horisontaalseks kaablite vedamiseks vajalikku ruumi. See tagab puhtama juhtmestiku ja lihtsustab paigaldamist kompaktsetesse juhtpaneelidesse.
Näide: CDL-600-0600-EIDA
| Kood | Kirjeldus |
|---|---|
| CDL | DC Link reaktorite seeria |
| 600 | Pinge tase (600 = 690 VDC) |
| 0600 | Nimivool (0600 = 600 A, 2500 = 2500 A) |
| EI | Tuumastruktuur (EI = kolmefaasiline südamik, UI = ühefaasiline südamik) |
| D/W | Paigaldusstruktuur (D = vertikaalne, W = horisontaalne) |
| A/C | Mähise materjal (A = alumiinium, C = vask) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Vertikaalne alalisvoolulüli reaktor |
| Rakendus | VFD DC siinisüsteemid |
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimetatud vool | 5A - 3800A |
| Töösagedus | 50Hz / 60Hz / Kohandatud kuni 500Hz |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Ülekoormusvõime | 1,5× nimivool 60 sekundiks |
| Dielektriline tugevus | 3000VAC / 50Hz / 5mA / 1min |
| Isolatsioonitakistus | ≥100MΩ (1000VDC) |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | Klass F (155 ℃) |
| Temperatuuri klass | T40 |
| Leegiaeglustav klass | UL94V-2 |
| Müra tase | ≤65 dB |
| Kasutusiga | ≥15 aastat |
| Standardid | IEC289 / GB10229 / JB9644 |
| Rakendus | Peamine nõue |
|---|---|
| Standardsed VFD juhtkapid | Parandage alalisvoolu siini stabiilsust |
| Lifti juhtimissüsteemid | Toetage sagedasi kiirendustsükleid |
| Kraanad ja tõsteseadmed | Säilitage usaldusväärne võimsuse muundamine |
| Servo ajamisüsteemid | Vähendage lainetuse mõju |
| Tööstusautomaatika seadmed | Optimeerige kapi ruumi kasutamist |
| Injektsioonvormimismasinad | Parandage ajamisüsteemi töökindlust |
| Testimissüsteemid | Säilitage stabiilne alalisvoolu toide |
| Võrdlus | Vertikaalne alalisvoolulüli reaktor | Horisontaalne alalisvoolulüli reaktor |
|---|---|---|
| Struktuur | Kõrge ja kitsas disain | Lame madala profiiliga disain |
| Peamine eelis | Säästab kapi laiust | Säästab kapi kõrgust |
| Parim paigaldusseisund | Piiratud laius, piisav kõrgus | Piiratud kõrgus, piisav sügavus |
| Jahutusmeetod | Vertikaalne õhuvoolu tee | Horisontaalne õhuvoolu tee |
| Terminali paigutus | Ülemine ühendus | Külgühendus |
| Tüüpiline rakendus | Standardsed tööstuslikud kapid | Madala kõrgusega kompaktsed kapid |
See sobib elektrikilpidele, kus horisontaalne ruum on piiratud, kuid vertikaalne ruum on saadaval. Kitsas struktuur aitab inseneridel saavutada kompaktsed sisemised paigutused.
Vertikaalne konfiguratsioon keskendub kapi laiuse vähendamisele, samas kui horisontaalne konfiguratsioon on välja töötatud piiratud korpuse kõrgusega rakenduste jaoks.
Elektriline jõudlus sõltub magnetilisest konstruktsioonist, induktiivsuse väärtusest ja nimivoolust. Vertikaalne struktuur parandab peamiselt paigaldamise paindlikkust ja kapi integreerimist.
Jah. Dufew toetab kohandatud lahendusi, sealhulgas elektrilisi parameetreid, mõõtmeid, paigalduskonstruktsioone ja juhtmematerjale vastavalt projekti nõuetele.
Dufew Electric on spetsialiseerunud kohandatud jõuelektroonika komponentidele, sealhulgas alalisvoolulüli reaktorid, vahelduvvoolu reaktorid, piduritakistid, trafod ja nendega seotud elektrilahendused.
Professionaalse insenerivõime ja kontrollitud tootmisprotsessidega pakub Dufew usaldusväärseid reaktorilahendusi tööstusautomaatika, VFD-süsteemide ja võimsuse muundamise rakenduste jaoks.
Tootmisvõimalused hõlmavad järgmist:
- Südamiku täppistöötlus
- Mähise tootmine
- Õhuvahe reguleerimine
- Vaakum-immutamine
- Elektrilise jõudluse testimine
Iga toodet kontrollitakse isolatsioonitakistuse, pingetaluvuse, induktiivsuse, temperatuuri tõusu ja müra testimisega.
Dufew täiustab pidevalt kvaliteedijuhtimist ja tootestandardeid. Ettevõte pakub ülemaailmsete tööstusklientide toetamiseks ISO kvaliteedijuhtimise sertifikaate, CE-sertifikaate, toote testimise aruandeid ja tehnilisi dokumente.
Dufew kasutab tööstuslike reaktorite ohutu transpordi tagamiseks ekspordile suunatud pakendilahendusi.
Pakend sisaldab:
- Isolatsioonikomponentide niiskuskaitse
- Tugevdatud kinnitus transpordi ajal
- Suurte mudelite jaoks kohandatud puidust karbid
- Toote tunnus ja tehniline dokumentatsioon
Iga reaktor kontrollitakse enne saatmist ja tarnitakse nõutavate dokumentidega vastavalt kliendi projekti nõuetele.
