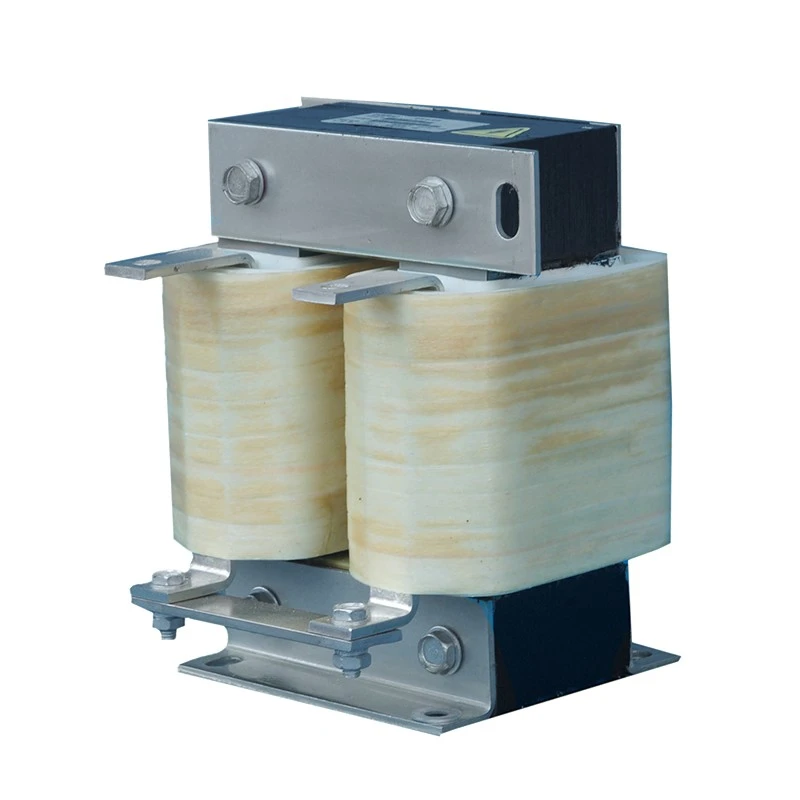

DC Link reaktor

Suure võimsusega VFD ja võimsuse muundamise süsteemides muundab alaldi aste vahelduvvoolu alalisvooluks enne inverteri sektsiooni varustamist. Selle teisendusprotsessi ajal võib alalisvoolu siini vool sisaldada pulsatsioonikomponente, mis on põhjustatud alaldamise omadustest, koormuse kõikumisest ja regeneratiivsest tööst.

Dufew Electric DC Link Reactor paigaldatakse järjestikku alalisvoolu siini alaldi ja inverteri sektsioonide vahele. Pakkudes induktiivset energiasalvestust, silub see voolu kõikumisi, säilitab pideva alalisvoolu voolu ja vähendab alalisvoolukondensaatorite ja toitepooljuhtseadmete elektrilist pinget.

Erinevalt tavalistest vahelduvvoolu reaktoritest on see spetsiaalselt ette nähtud pidevaks alalisvooluks. Segmenteeritud õhuvahega magnetstruktuur parandab alalisvoolu eelpingestust, vähendab magnetilise küllastumise riski ja säilitab stabiilse induktiivsuse pikaajalise tööstusliku töötamise ajal.

Dufew kasutab madala kaoga külmvaltsitud räniterasesüdamikke, F-klassi isolatsioonisüsteeme, täppismähisprotsesse ja vaakumimmutustehnoloogiat, et saavutada usaldusväärne soojustõhusus, isolatsioonitugevus ja mehaaniline stabiilsus.

Kuidas DC Link Reactor süsteemi töökindlust parandab

1. Vähendage alalisvoolu pulsatsiooni ja parandage siini stabiilsust

Vahelduv-alalisvoolu muundamise ajal võivad alaldi astmest tulenevad pinge kõikumised tekitada alalisvoolu siini pulsatsioonivoolu. Reaktor silub alalisvoolu lainekuju, vähendab pulsatsioonikomponente ja parandab inverteri sisendi stabiilsust, aidates samal ajal vähendada alalisvoolu siini kondensaatorite pinget. See on eriti kasulik suure võimsusega ajamisüsteemide jaoks, mis nõuavad stabiilset alalisvoolu energiavarustust.

2. Säilitage pidev alalisvoolu vool

Kõikuvate koormuste või ebastabiilsete toitetingimustega rakendustes võib liigne voolu pulsatsioon mõjutada inverteri tööd. Vähendades voolu katkestust ja säilitades pidevama alaldi voolu, toetab reaktor stabiilset inverteri ümberlülitamist ja aitab vähendada ebatavalisi töötingimusi dünaamilise töö ajal.

3. Kaitske alalisvoolu siini kondensaatoreid ja toitekomponente

Kõrge pulsatsioonivool võib kiirendada alalisvoolu kondensaatorite vananemist ja suurendada toitekomponentide termilist pinget. Optimeeritud disain piirab voolu pulseerimist ja vähendab kondensaatorite pulsatsioonipinget, aidates parandada alalisvoolu siini komponentide töökindlust ja pikendada kogu ajamisüsteemi kasutusiga.

4. Parandage sisendvõimsusteguri jõudlust

Alalisvoolu karakteristikuid siludes saab reaktor parandada muundursüsteemi elektrilist jõudlust. Väiksem voolumoonutus aitab kaasa paremale energiakasutusele ja paremale ühilduvusele suure võimsusega elektrisüsteemidega.

Struktuurse disaini põhifunktsioonid

Segmenteeritud õhuvahega südamiku konstruktsioon alalisvoolu nihkekindluse jaoks

Pidev alalisvool tekitab ühesuunalise magnetvälja, mis võib põhjustada tavaliste magnetsüdamike küllastumist. Dufew kasutab segmenteeritud õhuvahega südamikustruktuuri, et vähendada alalisvoolu küllastumise riski, säilitades samal ajal stabiilse induktiivsuse ja tõhusa voolutasanduse. See disain toetab usaldusväärset tööd pideva alalisvoolu koormuste korral.

Väikeste kadudega mähisstruktuur

Mähise struktuur on optimeeritud suure vooluga alalisvoolu tööks, aidates vähendada alalisvoolu takistuse kadu ja temperatuuri tõusu, säilitades samal ajal stabiilse elektrilise jõudluse ja tõhusa soojusjuhtimise. Suure voolutugevusega rakenduste jaoks võib kogu suuruse vähendamiseks ja soojuse hajumise parandamiseks pakkuda ka fooliummähiskonstruktsioone.

Vaakumimpregneerimise isolatsioonisüsteem

Vaakumimmutusprotsess tugevdab isolatsioonisüsteemi ja parandab niiskuskindlust, mehaanilist tugevust ja vibratsioonikindlust. Koos optimeeritud konstruktsiooniga toetab see usaldusväärset pikaajalist tööd, säilitades samal ajal madala elektromagnetilise vibratsiooni ja mürataseme ≤65 dB standardsetes katsetingimustes.

Tüüpilised rakendused

Soovitatavad valikutingimused

DC Link Reactor on soovitatav, kui:

Tehnilised andmed

Mudelinumbri selgitus

Näide: CDL-600-0600-EIDA

DC Link Reactor vs AC reaktor

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud jõuelektroonika komponentide, sealhulgas reaktorite, piduritakistite, trafode ja kohandatud elektrilahenduste tootmisele.

Dufew tootmisprotsess hõlmab magnetsüdamiku töötlemist, täppismähistamist, vaakumimpregneerimist, kõrgel temperatuuril kõvenemist ja elektrilise jõudluse testimist. Iga etappi kontrollitakse, et säilitada ühtsed elektrilised omadused ja usaldusväärne tootekvaliteet.

Kvaliteedikontroll hõlmab isolatsioonitakistust, pingetaluvust, induktiivsust, temperatuuri tõusu ja välimust. Need testid kontrollivad reaktori elektrilist jõudlust, isolatsiooni töökindlust, soojuslikke omadusi ja üldist tootmiskvaliteeti.

Erinevate projektinõuete jaoks pakub Dufew OEM-tootmist ja kohandatud elektridisaini ning insenerikonsultatsiooni ja tehnilise dokumentatsiooni tuge. See võimaldab kohandada toodet konkreetsete elektriliste parameetrite, paigaldustingimuste ja süsteemirakendustega.

KKK

K1: Kuhu on paigaldatud alalisvoolu lülireaktor?

DC Link Reactor on paigaldatud alalisvoolu siini vooluringi VFD või toitemuundamissüsteemi alaldi ja inverteri sektsioonide vahele. See aitab tasandada alalisvoolu kõikumisi, vähendada komponentide pulsatsiooni ja parandada alalisvoolu siini stabiilsust.

Q2: Mis vahe on sellel tootel ja vahelduvvoolureaktoril?

Peamine erinevus on rakendusahelas. Vahelduvvoolu reaktorit kasutatakse vahelduvvooluahelates harmooniliste vähendamiseks, voolu mõju piiramiseks ja toitekvaliteedi parandamiseks. See toode on mõeldud alalisvoolu siini rakenduste jaoks, et tasandada voolu pulsatsiooni ja kaitsta alalisvoolupoolseid komponente.

Q3: Miks vajab see toode õhuvahega südamiku kujundust?

Pidev alalisvool võib tekitada südamikus magnetilisi nihkeid. Segmenteeritud õhupilu struktuur aitab vältida magnetilist küllastumist, säilitada stabiilset induktiivsust ja tagada töökindluse alalisvoolu tingimustes.

Q4: Kas Dufew saab kohandada spetsifikatsioone erinevate rakenduste jaoks?

Jah. Dufew pakub kohandatud lahendusi, sealhulgas pinge nimiväärtus, vooluvõimsus, induktiivsuse väärtus, mähise materjal, paigalduskonstruktsioon ja mehaanilised mõõtmed vastavalt erinevatele süsteeminõuetele.
