Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.
Tööstuslikes ajamisüsteemides paigaldatakse alalisvooluahela reaktorid tavaliselt alalisvoolu vaheahelasse, et vähendada alaldamisest ja koormuse muutustest põhjustatud voolukõikumisi. Kuid traditsioonilised vertikaalsed reaktoristruktuurid võivad tekitada paigaldusprobleeme kompaktsetes kappides, kus vertikaalne ruum on piiratud.

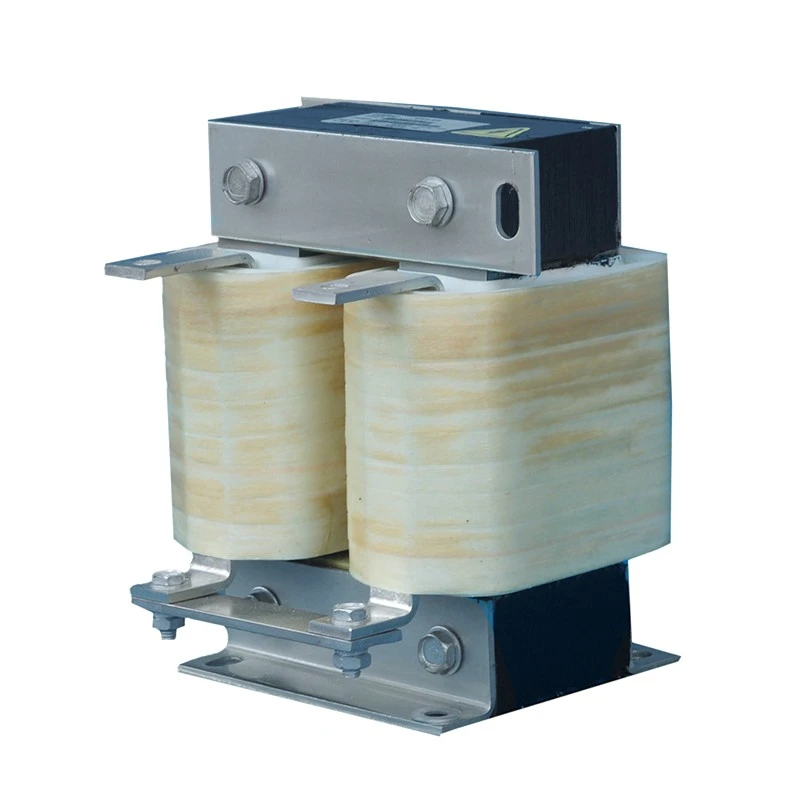

Dufew Electric Horizontal DC Link Reactor kasutab lamedat magnetstruktuuri horisontaalselt paigutatud südamiku ja mähisega. See disain vähendab üldist kõrgust, säilitades samal ajal nõutava induktiivsuse ja soojusvõime.
Reaktor on valmistatud madala kaoga külmvaltsitud räniterasest laminaatide, kõrge temperatuuriga klassi F isolatsioonimaterjalide ja vaakumimmutustehnoloogiaga. Suure vooluga rakenduste jaoks on saadaval poolivaba fooliummähisstruktuurid, et saavutada kompaktsed mõõtmed, parem soojuse hajumine ja stabiilne pidev töö.
Erinevalt standardsetest vertikaalsetest reaktoritest keskendub horisontaalne konfiguratsioon mehaanilisele integreerimisele, õhuvoolu optimeerimisele ja kapi paigutuse paindlikkusele, mistõttu sobib see kaasaegsete kompaktsete ajamiseadmete jaoks.
Paljudel tööstuslikel juhtkappidel on ranged kõrguspiirangud, mis on tingitud mitmekihilistest VFD-seadmetest, masinaga integreeritud elektrikilpidest, mobiilsetest toitesüsteemidest või kitsastest alalisvoolukilpidest. Madala profiiliga konfiguratsioon vähendab üldist kõrgust, kasutades samal ajal paremini ära kapi olemasolevat laiust, võimaldades lihtsamalt integreerida piiratud paigaldusruumiga seadmetesse. Võrreldes tavaliste vertikaalsete reaktoritega annab see paigutus inseneridele suurema paindlikkuse kappide paigutuse optimeerimisel ilma korpuse kõrgust suurendamata.
Soojusjuhtimine on pideva voolu all töötavate alalisvoolureaktorite jaoks kriitiline. Horisontaalne ventilatsioonikonstruktsioon paljastab mähised õhuvoolule mitmel pinnal, samas kui külgventilatsioon aitab vähendada soojuse akumuleerumist ja laiem soojuse hajumise ala soodustab ühtlasemat temperatuuri jaotumist. IP20 kaitsekatted on loodud tõhusa õhuvoolu säilitamiseks, toetades stabiilset jõudlust pikaajalise täiskoormusega töötamise ajal.
Sellised rakendused nagu kraanad, mobiilsed seadmed ja tööstusmasinad nõuavad usaldusväärset mehaanilist stabiilsust. Laiem paigaldusalus tagab tugevama toe, samas kui mitmepunktiline kinnitus aitab piirata nihkumist töötamise ajal. Stabiilne õhupilu struktuur säilitab ühtlase induktiivsuse ja turvalised klemmiühendused aitavad taluda vibratsiooni nõudlikes tööstuskeskkondades.
Külgklemmide paigutus lihtsustab integreerimist kitsastesse elektrikilpidesse, vähendades juhtmestiku vertikaalset takistust ja lühendades vajaduse korral alalisvoolu siini marsruutimise kaugusi. See võimaldab ka positiivsete ja negatiivsete kaablite puhtamat paigutust, aidates inseneridel saavutada kompaktsema ja organiseerituma elektripaigutuse.
Näide: CDL-600-0600-EIDA
| Kood | Kirjeldus |
|---|---|
| CDL | DC Link reaktorite seeria |
| 600 | Pinge tase (600 = 690 VDC) |
| 0600 | Nimivool (0600 = 600 A, 2500 = 2500 A) |
| EI | Tuumastruktuur (EI = kolmefaasiline südamik, UI = ühefaasiline südamik) |
| D | Paigaldusstruktuur (D = vertikaalne paigaldus, W = horisontaalne paigaldus) |
| A | Mähise materjal (A = alumiinium, C = vask) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Töösagedus | 50Hz / 60Hz / Kuni 500Hz |
| Nimetatud vool | 5A - 3800A |
| Ülekoormusvõime | 1,5-kordne nimivool 60 sekundiks, intervall 1 tund |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Dielektriline tugevus | 3000VAC / 50Hz / 5mA / 1min |
| Isolatsioonitakistus | ≥100MΩ (1000VDC) |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | T40 / klass F (155 ℃) |
| Leegiaeglustav klass | UL94V-2 |
| Müra tase | ≤65 dB (testitud 1 meetri kaugusel reaktorist) |
| Kasutusiga | ≥15 aastat |
| Standardid | IEC289:1987 reaktori standard / GB10229-88 reaktori standard (vastab IEC289:1987) / JB9644-1999 pooljuhtelektriajamite reaktor |
Horisontaalne südamik ja mähise paigutus vähendavad oluliselt paigalduse üldist kõrgust võrreldes tavaliste vertikaalsete alalisvoolureaktoritega.
See disain aitab:
- Sobib piiratud vertikaalse vahega üliõhukestesse VFD-kappidesse
- Toetage mitmekihilisi kapi paigutusi ilma ülemisi komponente segamata
- Parandage ruumikasutust kompaktsetes elektrikilpides
- Lihtsustage integreerimist masinale paigaldatud juhtimissüsteemidesse
Lame konstruktsioon sobib eriti hästi kitsastele ja piklikele kappidele, kus kõrgus on peamine paigalduspiirang.
Soojusjuhtimine on pideva voolukoormusega töötavate alalisvoolureaktorite jaoks kriitiline.
Horisontaalne disain parandab soojuse hajumist:
- Õhuvoolule avatud laiemad mähispinnad
- Külgmised ventilatsioonikanalid, mis vähendavad soojuse kogunemist
- ühtlasem temperatuurijaotus pikaajalisel tööl
- Ühilduv IP20 kaitsekonstruktsioon ilma õhuvooluteid blokeerimata
Võrreldes vertikaalselt virnastatud konstruktsioonidega aitab horisontaalne õhuvoolutee vähendada kohalikke kuumi kohti ja parandab töö stabiilsust.
Tööstusseadmed, nagu mobiilsed toitesüsteemid, tõsteseadmed ja rasked masinad, võivad kogeda pidevat mehaanilist vibratsiooni.
Reaktoril on tugevdatud horisontaalne kinnituskonstruktsioon, millel on:
- Laiem alustugi parema mehaanilise stabiilsuse tagamiseks
- Mitu kinnituspunkti nihkumisohu vähendamiseks
- Stabiilne õhupilu asend, et säilitada ühtlane induktiivsus
- Turvaline külgmiste klemmide paigutus kaabli pinge vähendamiseks
See disain suurendab töökindlust rakendustes, mis nõuavad pikaajalist töötamist vibratsioonitingimustes.
Suure tihedusega elektrikilpides on oluline kaablite tõhus paigutus.
Horisontaalne konfiguratsioon pakub:
- Küljel asetsevad positiivsed ja negatiivsed klemmid hõlbustavad kaablite vedamist
- Vähendatud vertikaalne takistus kapi sees
- Lühemad ja puhtamad alalisvoolu siini ühendused
- Parem eraldus alalisvoolu positiivse ja negatiivse juhtmestiku vahel
Optimeeritud juhtmestiku paigutus aitab inseneridel saavutada puhtama kapi disaini, parandades samal ajal paigaldamise tõhusust ja hoolduse juurdepääsetavust.
Horisontaalne DC Link Reactor sobib ideaalselt üliõhukeste elektriliste juhtkilpide jaoks, mida kasutatakse tööpinkides, kompaktsetes tootmisliinides ja integreeritud automaatikaseadmetes, kus vertikaalne paigaldusruum on piiratud, kuid kapi sügavus on saadaval.
Madala kõrgusega struktuur võimaldab inseneridel paigaldada reaktorit kapi mõõtmeid suurendamata, mistõttu sobib see ruumitundlike seadmete projekteerimiseks.
Mitmekihilistes VFD-kappide komplektides on igal ajami sektsioonil piiratud vertikaalne vahe tänu virnastatud komponentide paigutusele.
Horisontaalne struktuur aitab vältida häireid ülemise ja alumise varustuskihiga, säilitades samal ajal stabiilse alalisvoolu siini jõudluse, muutes selle sobivaks kompaktsetele suure komponentide tihedusega ajamikappidele.
Mobiilsed generaatorid, sõidukile paigaldatud toiteallikad ja kaasaskantavad ajamisüsteemid nõuavad sageli kompaktseid elektrikilpe, millel on ranged kõrgusepiirangud.
Lameda profiiliga disain võimaldab horisontaalset paigaldamist madala kliirensiga korpustesse, säilitades samal ajal usaldusväärse töö vibratsiooni- ja mobiilsetes töötingimustes.
Pikkade lineaarsete konfiguratsioonidega elektriruumide või juhtkilpide jaoks, kus kapi kõrgus on piiratud, kuid sisemine sügavus on saadaval, pakub horisontaalne reaktor praktilise paigalduslahenduse.
Selle tasane struktuur võimaldab paremini ära kasutada kapi põrandapinda ja lihtsustab sisemiste komponentide paigutust.
Galvaniseerimis- ja elektrolüüsiseadmetes kasutatakse tavaliselt kitsaid alalisvoolukappe, kus siini ruum ja paigalduskõrgus on piiratud.
Horisontaalse alalisvoolulüli reaktori saab paigaldada tasase konfiguratsiooniga, et stabiliseerida alalisvoolu väljundit, kohandades samal ajal kompaktse alaldi kapi paigutusega.
| Võrdlus | Horisontaalne alalisvoolulüli reaktor | Vertikaalne alalisvoolulüli reaktor |
|---|---|---|
| Struktuur | Lameda südamiku ja horisontaalse mähise paigutus | Vertikaalne virnastatud südamiku struktuur |
| Paigaldusruum | Mõeldud madala kõrgusega kappidele | Nõuab suuremat vertikaalset vaba ruumi |
| Kabineti integreerimine | Sobib kompaktsete ja kohandatud paigutuste jaoks | Sobib tavalistesse kappidesse |
| Jahutusmeetod | Horisontaalne õhuvool laiema soojuse hajumise alaga | Vertikaalne õhuvoolu disain |
| Juhtmete paigutus | Külgklemmid lihtsustavad kompaktset marsruutimist | Vertikaalsed klemmid nõuavad lisakõrgust |
| Mehaaniline stabiilsus | Laiem põhi parandab vibratsioonikindlust | Väiksema jalajälje struktuur |
Dufew Electric on spetsialiseerunud kohandatud jõuelektroonika komponentidele, sealhulgas alalisvoolulüli reaktorid, vahelduvvoolu reaktorid, piduritakistid, trafod ja nendega seotud elektrilahendused.
Kogenud insenerimeeskondade ja kontrollitud tootmisprotsessidega pakub Dufew usaldusväärseid reaktoritooteid VFD-süsteemide, tööstusautomaatika ja võimsuse muundamise rakenduste jaoks.
Tootmisvõimalused hõlmavad järgmist:
- Südamiku täppistöötlus ja mähiste tootmine
- DC õhupilu struktuuri optimeerimine
- Vaakumimmutamine ja isolatsioonitöötlus
- Elektrilise jõudluse ja töökindluse testimine
Iga reaktorit kontrollitakse peamiste kontrollidega, nagu isolatsioonitakistus, pingetaluvus, induktiivsus, temperatuuri tõus ja müra testimine.
Dufew Electric täiustab pidevalt oma kvaliteedijuhtimissüsteemi ja tootestandardeid. Ettevõte pakub ülemaailmsete kliendiprojektide toetamiseks ISO kvaliteedijuhtimise sertifikaate, CE-sertifikaate, tootetesti aruandeid ja tehnilist dokumentatsiooni.
Dufew pakub OEM-tootmist, kohandatud disainilahendusi ja insenerituge vastavalt konkreetsetele rakendusnõuetele.
Dufew Electric rakendab professionaalseid pakendilahendusi, et kaitsta reaktori jõudlust rahvusvahelise transpordi ajal.
Pakkimismeetmed hõlmavad järgmist:
- Niiskuskindel ja isolatsioonikaitse
- Tugevdatud kinnitus löögikahjustuste vältimiseks
- Ekspordistandardiga puidust korpused suurtele reaktoritele
- Tootesildid ja tehnilised dokumendid lihtsaks paigaldamiseks
Iga üksust kontrollitakse enne saatmist ja tarnitakse koos nõutavate spetsifikatsioonide, katsearuannete ja kohandatud pakendilahendustega.
Dufew toetab partiitellimusi, OEM-projekte ja globaalseid tarnenõudeid.
See konstruktsioon on soovitatav, kui elektrikilbi kõrgus on piiratud, kuid laius või sügavus on piisav. Lame struktuur aitab inseneridel integreerida seadme kompaktsetesse kappidesse, säilitades samal ajal usaldusväärse alalisvoolu siini jõudluse.
Ei. Elektriline jõudlus sõltub peamiselt induktiivsuse konstruktsioonist, magnetstruktuurist, voolutugevusest ja mähiste tehnoloogiast. Horisontaalne konfiguratsioon parandab peamiselt paigaldamise paindlikkust, jahutuse tõhusust ja kapi integreerimist.
Jah. Dufew pakub kohandatud lahendusi, sealhulgas nimivool, pinge nõuded, induktiivsuse väärtused, mõõtmed, kinnitusviis ja mähismaterjalid vastavalt kliendi seadmenõuetele.
Jah. Tugevdatud kinnitusstruktuur ja stabiilne õhupilu disain parandavad mehaanilist töökindlust. Seda saab kasutada tööstusseadmetes, mis puutuvad kokku pideva vibratsiooniga, nagu mobiilsed süsteemid, tõsteseadmed ja raskeveokite masinad.
