Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

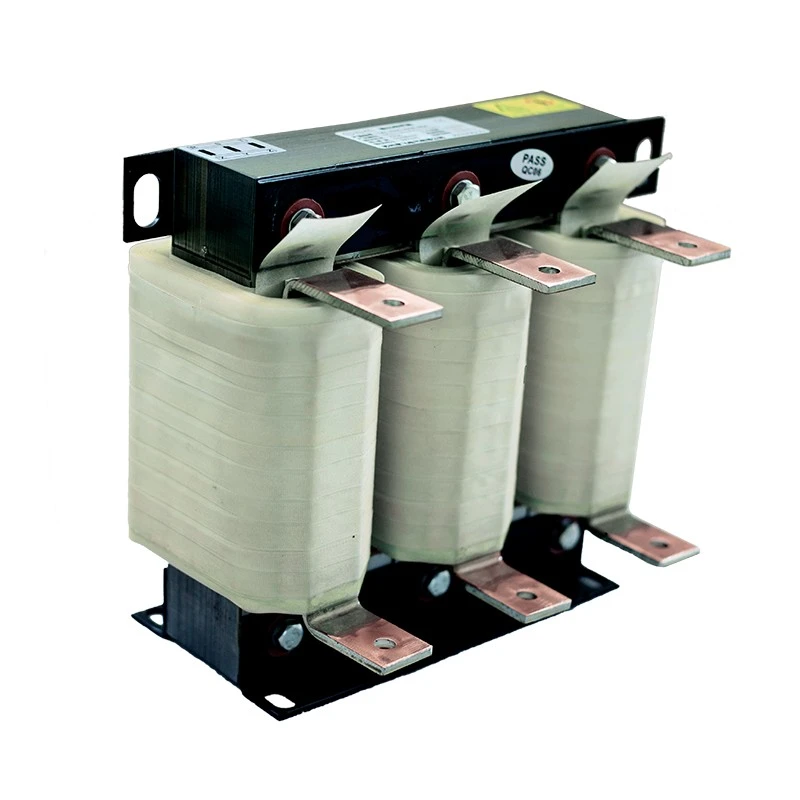

Dufew Electric AC Line Reactor on paigaldatud vahelduvvoolu toiteallika ja VFD sisendklemmide vahele, et tagada juhitav takistus, mis aitab stabiliseerida voolu ja parandada üldist elektrikeskkonda.
Reaktor aitab vähendada VFD alaldi ahelate tekitatud harmoonilist voolu, piirata äkilisi voolumuutusi, kaitsta inverteri sisendkomponente ja parandada üldist toitesüsteemi töökindlust.
Kaasaegsed muutuva sagedusega ajamid (VFD) kasutavad mootori kiiruse reguleerimiseks ja energiatõhususe parandamiseks kiiret lülitustehnoloogiat. Lülitusprotsess ja mittelineaarsed sisendi omadused võivad aga tekitada elektrisüsteemis elektrilisi häireid.
Ilma korraliku sisendkaitseta võivad VFD-süsteemid kogeda harmoonilise voolu moonutusi, sisendvoolu hüppeid, pingekõikumisi, elektrilisi häireid ja suurenenud pinget inverteri komponentidele.
Need probleemid võivad põhjustada elektriseadmete ülekuumenemist, inverteri tööea lühenemist, alalisvoolu siini kondensaatorite kahjustamist, mootori ebastabiilset tööd ja ootamatuid seadmete seisakuid.
VFD-sisendalaldid võivad tekitada harmoonilisi voolusid, mis mõjutavad elektrivõrku, eriti mitme inverteri süsteemiga rajatistes.
See vähendab harmoonilist mõju, lisades sisendahelale impedantsi, aidates parandada toitekvaliteeti ja säilitada stabiilsemat elektrikeskkonda.
Hüvede hulka kuuluvad:
- Vähendatud harmooniline tagasiside toiteallikale
- Täiustatud pinge lainekuju stabiilsus
- Vähendatud häired elektriseadmete vahel
- Võimsuskondensaatorite ja trafode parem kaitse
Mitme muutuva kiirusega ajamiga tehaste puhul aitab see luua töökindlama ja stabiilsema toitesüsteemi.
Mootori käivitamisel, kiirendamisel, koormuse muutumisel või ebastabiilsete toitetingimuste korral võib tekkida liigne voolumõju, mis mõjutab inverteri komponente.
Reaktor aitab vähendada elektrilist pinget, piirates sisendliigvoolu, vähendades pinget alaldi sildadele, kaitstes inverteri alalisvoolu siini komponente ja parandades pikaajalist VFD töökindlust.
See sobib eriti hästi tööstuslikele elektrisüsteemidele, millel on suur lühisvõimsus või madala takistusega trafod.
Tööstuskeskkonnad nõuavad elektrikomponente, mis suudavad pidevalt töötada muutuva koormuse ja nõudlike töötingimuste korral.
Dufew Electric AC Line Reactor kasutab optimeeritud elektromagnetilist disaini ja isolatsioonitehnoloogiat, et saavutada stabiilne induktiivsus, madalam temperatuuri tõus, vähendatud elektromagnetiline vibratsioon ja usaldusväärne pikaajaline töö.
Reaktor kasutab kõrgekvaliteedilisi külmvaltsitud räniterasest südamikumaterjale, et vähendada magnetkadusid ja säilitada stabiilne induktiivsus pideva töötamise ajal.
See disain pakub:
- Väiksem energiakadu ja parem tööefektiivsus
- Parem soojuslik jõudlus pideva koormuse tingimustes
- Stabiilsed elektrilised omadused
- Usaldusväärne jõudlus pikaajaliseks tööstuslikuks tööks
Erinevate voolunõuete põhjal pakub Dufew Electric optimeeritud mähiskonstruktsioone, et tagada usaldusväärne elektriline jõudlus erinevates tööstuslikes rakendustes.
Mähise disaini omadused:
- Vasest või alumiiniumist mähiste võimalused erinevate rakenduste jaoks
- Kõrge voolujuhtme konstruktsioon, mis toetab nõudlikke töötingimusi
- Parem soojuse hajumise jõudlus
- Vähendatud mähise temperatuuri tõus töö ajal
See optimeeritud struktuur võimaldab reaktoril täita erinevaid tööstusvoolu nõudeid, säilitades samal ajal stabiilse ja tõhusa töö.
Mähissõlme töödeldakse vaakum-immutamise ja kõrgel temperatuuril kõvenemise teel, parandades isolatsiooni jõudlust ja suurendades üldist mehaanilist tugevust.
Protsess paraneb:
- Isolatsiooni tugevus ohutumaks tööks
- Mehaaniline stabiilsus vibratsiooni tingimustes
- Vastupidavus vibratsioonile ja keskkonnamõjudele
- Pikaajaline töökindlus
See tootmisprotsess aitab säilitada usaldusväärset jõudlust ja pikendada kasutusiga tööstuskeskkonnas.
Õige AC Line Reactori valimine nõuab reaktori parameetrite sobitamist VFD süsteemiga.
Dufew Electric hindab järgmisi tegureid:
| Valiku parameeter | Disaini kaalumine |
|---|---|
| VFD pinge | Määrab isolatsioonitaseme ja reaktori konfiguratsiooni |
| Nimetatud vool | Määrab juhtme suuruse ja termilise disaini |
| Mootori võimsus | Mõjutab reaktori võimsuse valikut |
| Pingelangus | Määrab impedantsi nõuded |
| Töösagedus | Mõjutab elektromagnetilist disaini |
| Paigalduskeskkond | Määrab kaitse- ja paigaldusstruktuuri |
Enne hinnapakkumist peaksid kliendid esitama:
- VFD nimivõimsus
- Sisendpinge
- Nimivool
- Nõutav pingelangus
- Paigaldustingimused
- Töökeskkond
| Üksus | AC Line reaktor | Väljundreaktor |
|---|---|---|
| Paigaldusasend | Toiteallika ja VFD sisendi vahel | VFD väljundi ja mootori vahel |
| Peamine funktsioon | Vähendage sisendharmoonikuid ja liigvoolu | Kaitske mootori isolatsiooni ja vähendage väljundlainekuju pinget |
| Peamine rakendus | Toitekvaliteedi parandamine | Pika kaabli mootorikaitse |
| Tüüpilised kasutajad | Tööstuslikud VFD-süsteemid | Pikamaakaabliühendustega mootorid |
Dufew Electric pakub nii sisend- kui ka väljundreaktorilahendusi vastavalt süsteeminõuetele.
Erinevad tööstussüsteemid nõuavad erinevaid elektrikonfiguratsioone ja paigaldusmeetodeid. Dufew Electric pakub kohandatud reaktorilahendusi, mis põhinevad rakendusnõuetel, aidates klientidel saavutada usaldusväärset jõudlust ja sujuvat integreerimist erinevatesse tööstuslikesse juhtimissüsteemidesse.
Reaktorit saab kohandada vastavalt peamistele elektrilistele parameetritele, sealhulgas nimipingele, nimivoolule, pingelanguse protsendile ja töösagedusele, et see vastaks erinevatele toitesüsteemi nõuetele.
Erinevate kappide paigutuste ja paigalduskeskkondadega kohanemiseks toetavad Dufew reaktorid mitut paigaldusvõimalust, sealhulgas kappi paigaldamist, eraldiseisvat paigaldust, vertikaalset ja horisontaalset paigaldust.
Vastavalt konkreetsetele rakendustingimustele ja kehtivatele nõuetele saavad kliendid valida sobivad mähismaterjalid, sealhulgas vaskmähis või alumiiniummähis.
Paindlike konfiguratsioonivõimaluste ja kohandatud disainilahenduste abil saab Dufew reaktoreid integreerida erinevatesse tööstuslikesse juhtimissüsteemidesse, säilitades samal ajal stabiilse ja usaldusväärse töö.
Dufew Electric AC Line Reactorit kasutatakse laialdaselt tööstussüsteemides, mis nõuavad paremat VFD toitekvaliteeti ja elektrilist kaitset.
| Rakendus | Tüüpiline varustus | Peamised eelised |
|---|---|---|
| Tööstusautomaatika | CNC-masinad, tootmisliinid, servosüsteemid | Parem elektriline stabiilsus |
| Mootori ajamisüsteemid | Pumbad, ventilaatorid, kompressorid, konveierid | Inverteri pinge vähendamine |
| Rasketehnika | Kraanad, liftid, tõstesüsteemid | Usaldusväärne töö muutuva koormuse korral |
| Tootmistööstus | Valtsimistehased, töötlemisseadmed | Parem toite kvaliteet |
| Taastuvenergia süsteemid | Invertersüsteemid, energiasalvestusseadmed | Stabiilne võimsuse muundamine |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | AC Line reaktor |
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Töösagedus | 50Hz / 60Hz / Kuni 500Hz |
| Nimetatud vool | 5A - 3800A |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Ülekoormusvõime | 1,5-kordne nimivool 60 sekundiks |
| Dielektriline tugevus | 3000VAC / 50Hz / 5mA / 1min |
| Isolatsioonitakistus | ≥100MΩ (1000VDC) |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | T40/F (155 ℃) |
| Leegiaeglustav klass | UL94V-2 |
| Müra tase | ≤65 dB |
| Kasutusiga | ≥15 aastat |
| Standardid | IEC289:1987 / GB10229-88 / JB9644-1999 |
Näide: CAL-4312-0250-EISA
| Kood | Kirjeldus |
|---|---|
| CAL | AC Line reaktor |
| 4 | Pinge tase (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Faasi number |
| 1 | Reaktori tüüp |
| 2 | Pingelangus |
| 0250 | Nimetatud vool |
| EI | Põhistruktuur |
| S | Paigaldusstruktuur |
| A | Mähise materjal |
Enne tarnimist teostab Dufew Electric elektri- ja konstruktsioonikontrolli, et tagada töökindlus.
Testimine sisaldab:
| Testi üksus | Nõue |
|---|---|
| Isolatsioonitakistuse test | ≥100MΩ |
| Dielektrilise tugevuse test | 3000 VAC |
| Temperatuuri tõusu test | Vastavalt nimikoormusele |
| Elektriliste parameetrite kontrollimine | Induktiivsuse ja voolu kinnitus |
| Välimuse kontroll | Südamiku, mähise, klemmide kontroll |
Dufew Electric on spetsialiseerunud jõuelektroonika komponentidele ja kohandatud elektrilahendustele, pakkudes usaldusväärseid vahelduvvooluliinireaktoreid erinevatele tööstuslikele rakendustele.
Integreeritud tootmisvõimalustega haldab Dufew peamisi tootmisprotsesse alates südamiku töötlemisest ja mähiste valmistamisest kuni lõpliku kokkupaneku ja kvaliteedikontrollini.
Tootmisprotsess hõlmab räniterasest lõikamist, südamiku kokkupanekut ja magnetilise jõudluse kontrollimist, et tagada stabiilsed elektromagnetilised omadused.
Dufew pakub vasest ja alumiiniumist mähiste võimalusi koos professionaalse isolatsioonitöötluse ja vaakum-immutamise protsessidega, et parandada toote töökindlust ja vastupidavust.
Lõpptootmine hõlmab terminali paigaldamist, elektrilist testimist ja kvaliteedikontrolli, et tagada iga reaktori vastavus nõutavatele jõudlusstandarditele.
See integreeritud tootmisvõimalus võimaldab Dufew Electricul pakkuda nii standardseid vahelduvvooluliinireaktoreid kui ka kohandatud lahendusi erinevatele tööstuslikele rakendustele.
Dufew Electric järgib struktureeritud kvaliteedijuhtimise protseduure, et tagada toote ühtlane jõudlus ja usaldusväärne töö kogu kasutusaja jooksul.
Saadaolevad kvaliteedidokumendid hõlmavad järgmist:
- ISO kvaliteedijuhtimissüsteemi sertifikaat
- CE sertifikaat
- Toote testimise aruanded
Tehnilisi dokumente ja ülevaatuse protokolle saab esitada vastavalt kliendi projekti nõuetele.
AC Line Reactors vajavad transportimisel kaitset niiskuse, vibratsiooni ja mehaaniliste mõjude eest.
Dufew Electric pakub:
- Ekspordistandard pakend
- Niiskuskaitse
- Tugevdatud sisemine kinnitus
- Toote identifitseerimissildid
Enne saatmist kinnitavad insenerid:
- Toote spetsifikatsioon
- Kaal ja mõõtmed
- Paigaldusnõuded
- Tarnenõuded
Valige sobiv reaktor vastavalt VFD nimivõimsusele, sisendpingele, nimivoolule ja nõutavale pingelangule, et tagada ühilduvus rakendussüsteemiga.
Enne paigaldamist kontrollige hoolikalt toote seisukorda, sealhulgas südamiku seisukorda, mähiste välimust ja klemmide ühendusi, et reaktor oleks töövalmis.
Standardne ühendusviis on:
Toiteallikas → AC Line Reactor → VFD sisend
Reaktor tuleks paigaldada hästi ventileeritavasse kohta, kus on piisavalt ruumi soojuse hajutamiseks ja edaspidiseks hoolduseks.
Elektriühenduse ajal tagage õige juhtmestik, turvalised klemmiühendused ja nõuetekohane maandus, et tagada ohutu ja usaldusväärne töö.
Pärast paigaldamist tehke töökatse, kontrollides töömüra, jälgides temperatuuri tõusu ja kontrollides süsteemi üldist jõudlust.
AC Line Reactor on paigaldatud muutuva sagedusega ajami (VFD) sisendipoolele, et vähendada harmoonilisi moonutusi, piirata voolu hüppeid, parandada toite kvaliteeti ja kaitsta inverteri komponente elektrilise pinge eest.
Mitte iga VFD rakendus ei vaja sisendreaktorit. Seda soovitatakse harmooniliste probleemide, ebastabiilse toiteallika, sagedaste voolukõikumiste, mitme inverteri töö või tundlike elektriseadmete jaoks.
Sobiv pingelang sõltub süsteemi toitekvaliteedi nõuetest, harmoonilistest tingimustest, sisendi omadustest ja töökeskkonnast. Dufew Electric hindab rakenduse parameetreid ja soovitab sobivat konfiguratsiooni.
Jah. Vähendades voolu mõju ja elektrilist pinget VFD sisendi poolel, aitab see parandada süsteemi stabiilsust ja pikendada inverteri komponentide kasutusiga.
Jah. Dufew Electric pakub kohandatud lahendusi vastavalt pingele, voolule, sagedusele, paigaldusstruktuurile, mähismaterjalile ja muudele projektinõuetele.
Kliendid peaksid esitama:
- VFD nimivõimsus
- Sisendpinge
- Nimivool
- Nõutav pingelangus
- Paigalduskeskkond
- Töötingimused
Dufew Electric pakub kohandatud AC Line Reactor lahendusi tööstusklientidele, kes vajavad täiustatud VFD kaitset, harmooniliste juhtimist ja toitekvaliteedi juhtimist.
Professionaalsete tootmisvõimaluste, inseneritoe ja täielike testimisprotseduuridega aitab Dufew Electric klientidel välja töötada usaldusväärseid lahendusi tööstuslikele ajamisüsteemidele.
Saatke oma VFD parameetrid ja rakenduse nõuded ettevõttele Dufew Electric ning meie insenerid soovitavad teie töötingimustest lähtuvalt sobivat konfiguratsiooni.
