Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.
Tööstuslikud muutuva sagedusega ajamid (VFD) on väga tundlikud toitekvaliteedi probleemide suhtes, sealhulgas pinge kõikumised, elektrilised liigpinged ja alaldi ahelate tekitatud harmoonilised häired. Kui sama toitesüsteemiga töötab mitu draivi, võivad liigne harmooniline vool ja mööduvad häired põhjustada inverteri rikkeid, alalisvoolu siini kondensaatori kahjustusi, ebatavalisi häireid või ootamatuid süsteemi väljalülitusi.

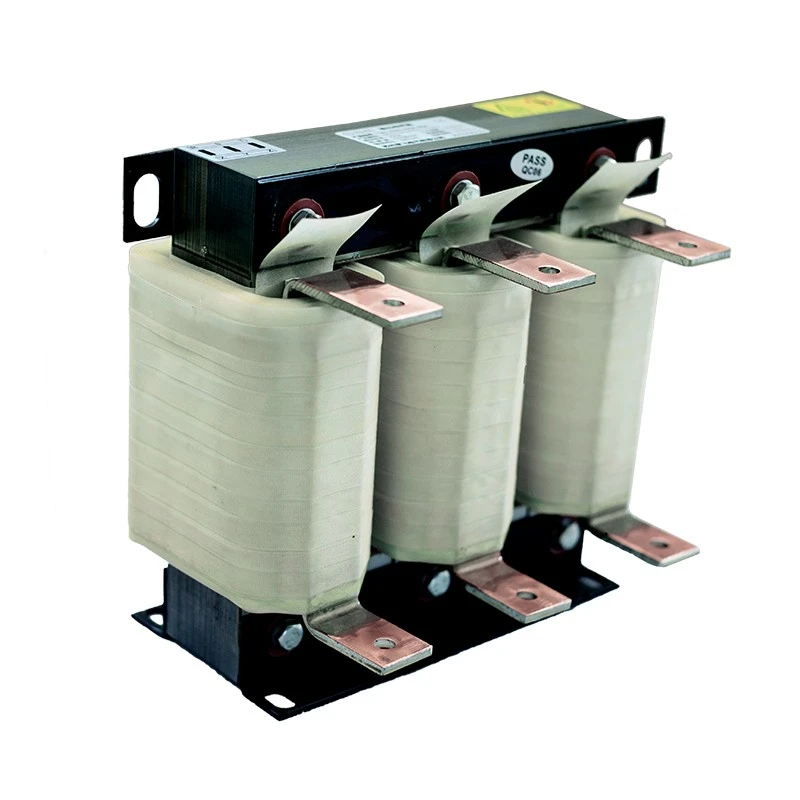

Dufew Electric Input Line Reactor lahendused paigaldatakse järjestikku vahelduvvoolu toiteallika ja VFD sisendkülje vahele. Lisades toiteahelale kontrollitud impedantsi, piirab reaktor harmoonilist voolu, vähendab käivitusvoolu, parandab pinge stabiilsust ja pikendab inverteri komponentide kasutusiga.
Reaktor kasutab madala kaoga külmvaltsitud räniterasesüdamikke, kõrge temperatuuriga isolatsioonimaterjale ja optimeeritud mähiskonstruktsioone, et tagada töökindel töö pidevates tööstustingimustes. Suure vooluga rakenduste jaoks on saadaval fooliumimähise tehnoloogia, et saavutada kompaktne disain, parem soojuse hajumine ja stabiilne elektriline jõudlus.
Paljud VFD tõrked on põhjustatud pigem halvast toitekvaliteedist kui inverteri defektidest. Sisendliinireaktori paigaldamine aitab kaitsta ajamisüsteeme elektriliste häirete eest ja parandab seadmete üldist töökindlust.
Levinud lahendatud probleemid on järgmised:
- Kõrge sisendvoolu tõus VFD käivitamisel
- Dioodi alaldistusest põhjustatud harmooniline reostus
- Kolmefaasiline pinge tasakaalustamatus
- Inverteri sagedased ülepingehäired
- DC siini kondensaatori ja alaldi silla kahjustused
- Häired mitme VFD-süsteemi vahel
Dufew Input Line Reactor vähendab VFD alaldi ahelate tekitatud harmoonilist voolu ja aitab minimeerida harmoonilist tagasisidet tööstuslikku elektrivõrku.
See parandab toitekvaliteeti, vähendades lainekuju moonutusi, parandades mitme VFD-süsteemi ühilduvust ning pakkudes paremat kaitset võimsusteguri korrigeerimise kondensaatoritele ja tundlikele juhtseadmetele.
VFD käivitamise, kiirenduse või äkiliste koormuse muutuste ajal võivad elektrilised liigpinged ja voolukõikumised mõjutada süsteemi stabiilsust.
Reaktor aitab vähendada käivitusvoolu, piirata transientset löökvoolu, kaitsta inverteri alaldi komponente ja vähendada alalisvoolu siini ülepinge riske, et parandada süsteemi töökindlust.
Dufew reaktorite valmistamisel kasutatakse usaldusväärseid materjale ja professionaalseid tootmisprotsesse, sealhulgas madala kadudega külmvaltsitud räniterasesüdamikke, F-klassi isolatsioonimaterjale, vaakumimmutusprotsessi ja kõrgtemperatuurse kõvenemistehnoloogiat.
Erinevate rakendusnõuete täitmiseks on saadaval vasest või alumiiniumist mähised. Optimeeritud magnetstruktuur aitab pikaajalisel tööl vähendada vibratsiooni, müra ja temperatuuri tõusu.
Professionaalse tööstusliku toitekomponentide tootjana pakub Dufew kohandatud reaktorilahendusi, mis põhinevad erinevatel rakendusnõuetel ja töötingimustel.
Kohandamise valikud hõlmavad järgmist:
- Nimipinge ja nimivool
- Pingelangus ja VFD nimivõimsus
- Paigaldusmõõtmed ja töökeskkond
- Mähismaterjal
Saadaolevad struktuurid hõlmavad järgmist:
- IP00 avatud struktuur
- IP20 kaitsega korpus
- Vertikaalne või horisontaalne paigaldus
- vask- või alumiiniummähis
Dufew Input Line Reactori lahendusi kasutatakse laialdaselt tööstuslikes rakendustes, mis nõuavad paremat toitekvaliteeti, inverteri kaitset ja stabiilset elektrilist jõudlust.
Tüüpilised rakendused hõlmavad järgmist:
- Variable Frequency Drive (VFD) süsteemid ja tööstuslikud mootorite juhtkapid
- Servoajamid, liftid ja tõsteseadmed
- Kraanad ja sadamatehnika, mis töötavad nõudlikes koormustingimustes
- Valtsimismasinad, pumbad ja ventilaatorid, mis nõuavad pidevat töökindlust
- survevalumasinad ja tööstusautomaatika seadmed
- Kõrgete võimsuse kvaliteedinõuetega taastuvenergia muundamise süsteemid
Input Line Reactor on soovitatav rakenduste jaoks, millel on:
| Taotluse tingimus | Soovitus |
|---|---|
| Mitu VFD-d jagavad ühte toiteallikat | Soovitatav |
| Toiteallika võimsus ≥600kVA | Soovitatav |
| VFD paigaldatud suure võimsusega trafo lähedale | Soovitatav |
| Kolmefaasiline pinge tasakaalustamatus ületab 1,8% | Soovitatav |
| Harmooniliste häiretega toitesüsteem | Soovitatav |
| Tihti lülitatavad võimsusteguri korrigeerimise kondensaatorid | Soovitatav |
Dufew mudelinumbrid annavad teavet pingetaseme, faasitüübi, reaktori tüübi, pingelanguse, nimivoolu, südamiku struktuuri, paigaldusmeetodi ja mähise materjali kohta.
| Kood | Kirjeldus |
|---|---|
| CAL | Vahelduvvoolu reaktorite seeria |
| 4 | Pinge tase (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Faasi number (3 = kolm faasi, 1 = üks faas) |
| 1 | Reaktori tüüp (1 = sisendreaktor, 2 = väljundreaktor) |
| 2 | Pingelangus (2=2%, 1=1%) |
| 0250 | Nimivool (0250 = 250 A, 2500 = 2500 A) |
| EI | Tuumastruktuur (EI = kolmefaasiline südamik, UI = ühefaasiline südamik) |
| S | Paigaldustüüp (S = vertikaalne, W = horisontaalne) |
| A | Mähise materjal (A = alumiinium, C = vask) |
Näide: CAL-4312-0250-EISA
380 V kolmefaasiline sisendliinireaktor 2% pingelangusega, 250A nimivooluga, EI südamiku struktuuriga, vertikaalse paigalduse ja alumiiniummähisega.
| Parameeter | Spetsifikatsioon |
|---|---|
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Sagedus | 50Hz / 60Hz / Kohandatud sagedus saadaval |
| Nimetatud vool | 5A - 3800A |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Ülekoormusvõime | 1,5-kordne nimivool 60 sekundiks, intervall 1 tund |
| Dielektriline tugevus | 3000VAC / 50Hz / 5mA / 1min |
| Isolatsioonitakistus | ≥100MΩ (1000VDC) |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | Klass F (155 ℃) |
| Temperatuuri klass | T40 |
| Leegi reiting | UL94V-2 |
| Müra tase | ≤65 dB (testitud 1 meetri kõrgusel) |
| Kasutusiga | ≥15 aastat |
| Standardid | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric on spetsialiseerunud tööstuslike toitekomponentide tootmisele ja pakub globaalsetele klientidele kohandatud reaktorilahendusi.
Meie kvaliteedikontrolli protsess hõlmab järgmist:
- ISO kvaliteedijuhtimissüsteem
- CE-sertifikaadiga tooted
- Elektrilise jõudluse testimine
- Isolatsioonitakistuse testimine
- Kõrgepinge taluvuse testimine
- Temperatuuri tõusu testimine
- Mürakontroll
Iga reaktorit kontrollitakse enne tarnimist vastavalt kliendi spetsifikatsioonidele, et tagada usaldusväärne jõudlus pärast paigaldamist.
Tööstuslikud reaktorid vajavad oma kaalu ja elektrilise struktuuri tõttu professionaalset pakendikaitset.
Dufew pakub:
- Niiskuskindel pakend
- Põrutuskindel kinnitus puidust korpuste sees
- Kohandatud pakend vastavalt toote suurusele ja kaalule
- Ekspordistandardsed transpordilahendused
Transpordi võimalused:
| Transpordimeetod | Rakendus |
|---|---|
| Merevedu | Suurte koguste ja raskete tööstusseadmete saadetis |
| Lennutransport | Kiireloomulised proovid või väikesed reaktorid |
| Maismaa transport | Siseriiklik ja piirkondlik kohaletoimetamine |
Vahelduvvoolu toiteallika ja VFD sisendklemmide vahele tuleks paigaldada sisendliini reaktor. See on ette nähtud võrgupoolsete harmooniliste probleemide vähendamiseks, elektriliste häirete mahasurumiseks ja inverteri sisendahela kaitsmiseks. Seda ei tohiks paigaldada VFD väljundi ja mootori vahele.
Levinud pingelanguse valikud hõlmavad 0,5%, 1%, 2% ja 4%.
Üldiste VFD rakenduste jaoks valitakse tavaliselt 2% pingelang. Tõsiste harmooniliste häiretega või ebastabiilsete toitetingimustega süsteemid võivad rakendusnõuetest tulenevalt nõuda suuremat takistust.
See sõltub süsteemi konstruktsioonist ja töötingimustest. Enamikus tööstuslikes rakendustes soovitatakse igal VFD-l kasutada individuaalset reaktorit, et saavutada parem harmooniline juhtimine ja kaitse.
Reaktor vajab minimaalset hooldust. Regulaarne kontroll peaks keskenduma:
- Klemmide ühenduse tihedus
- Tolmu kogunemine
- Ebanormaalne müra
- Temperatuuri tõus
Õige ventilatsioon, õige paigaldus ja regulaarne ülevaatus aitavad säilitada pikaajalist töökindlust.
