Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

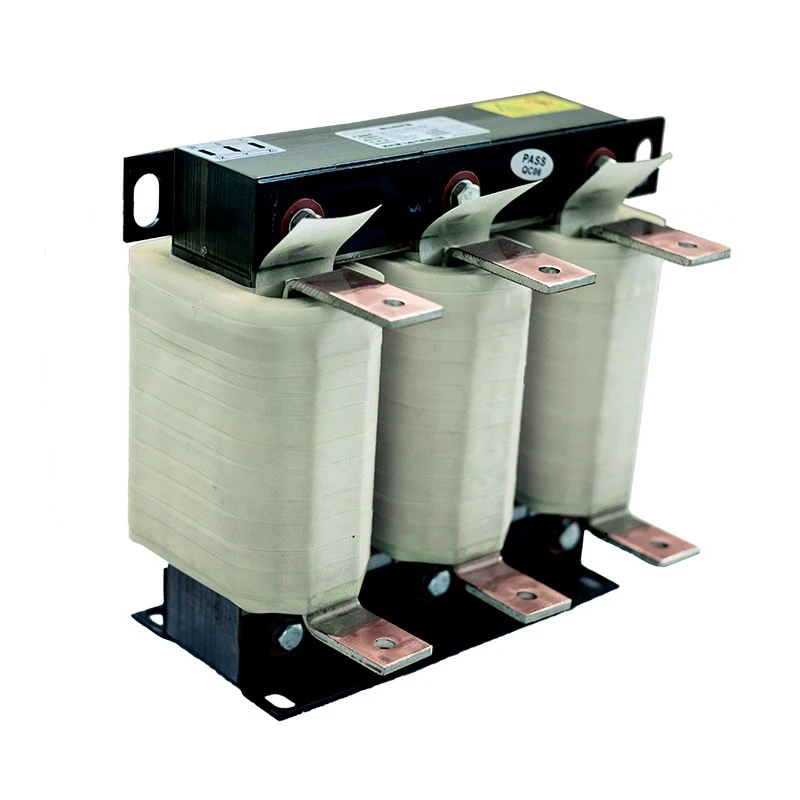

Dufew Electric Output Reactor on paigaldatud VFD väljundklemmide ja mootori vahele, et parandada jõuülekande kvaliteeti ja kaitsta mootorisüsteeme kõrgsagedusliku lülituspinge eest.
VFD-de PWM-i väljundpinge kiire lülitusomadused võivad tekitada kõrge dv/dt pinge, peegeldunud pingelaineid, harmoonilisi voolusid ja täiendavat kaabli laadimisvoolu. Need mõjud muutuvad tõsisemaks, kui inverteri ja mootori vahel kasutatakse pikki kaableid.
Lisades väljundahelale õige impedantsi, aitab reaktor tasandada pinge lainekujusid, vähendada mootoriklemmide pinge hüppeid, vähendada isolatsioonipinget ja parandada tööstuslike ajamisüsteemide töökindlust.
Dufew reaktorites kasutatakse väikese kadudega räniterasest südamikke, kõrge temperatuuriga isolatsioonimaterjale ja optimeeritud mähiskonstruktsioone, et tagada stabiilne jõudlus pidevas tööstuslikus töös.
Kui inverteri ja mootori vaheline kaabel on liiga pikk, tekitab kaabli hajutatud mahtuvus täiendavat laadimisvoolu.
Ilma nõuetekohase kaitseta võib see põhjustada:
- VFD liigvoolualarmid
- Ebastabiilne mootori töö
- Suurenenud inverteri väljundpinge
- Vähendatud süsteemi töökindlus
VFD väljundreaktor vähendab mahtuvuslikku laadimisvoolu ja parandab süsteemi stabiilsust, eriti rakendustes, kus mootor on paigaldatud inverterikapist kaugele.
Reaktor vähendab VFD poolt tekitatud kõrgsageduslike PWM-i pingemuutuste mõju, aidates kaitsta mootori isolatsiooni pideva töötamise ajal.
See vähendab mootori mähiste pinget, vähendab isolatsiooni vananemist ja pikendab mootori tööiga. See aitab parandada süsteemi üldist töökindlust, eriti nõudlikes tööstuslikes rakendustes.
Kui mootorid on paigaldatud VFD-kappidest kaugele, võivad pikad kaablid suurendada laadimisvoolu ja põhjustada peegeldunud pingeefekte.
Reaktor aitab neid mõjusid vähendada, parandades voolu lainekuju kvaliteeti ja piirates pingekõikumisi. See toetab pikemaid kaabliülekande vahemaid, säilitades samal ajal mootori stabiilse töö.
Optimeeritud induktiivne disain aitab summutada VFD töö ajal tekkivaid kõrgsageduslikke harmoonilisi komponente.
Samuti vähendab see mootori elektromagnetilist müra, lekkevoolu ja võimalikke häireid lähedalasuvate automaatika- ja juhtimisseadmetega, luues stabiilsema töökeskkonna.
Reaktor on valmistatud külmvaltsitud räniterasest südamikuga, F-klassi isolatsioonisüsteemiga, vaakumimmutusprotsessiga ja vasest või alumiiniumist mähiste võimalustega.
See vastupidav konstruktsioon tagab stabiilse induktiivsuse, madalama vibratsiooni ja usaldusväärse soojuse pikaajaliseks tööstuslikuks tööks.
Sümmeetriline kolmefaasiline südamiku struktuur tagab tasakaalustatud magnetilise jõudluse kõigis mähistes.
See aitab vähendada magnetkadusid, säilitades samal ajal stabiilsed induktiivsuse omadused, tagades ühtlase elektrilise jõudluse VFD töö ajal.
Reaktor on saadaval erinevates konfiguratsioonides, sealhulgas IP00 avatud konstruktsioonid ja IP20 kaitseümbrised, et vastata erinevatele paigaldusnõuetele.
See toetab nii vertikaalseid kui ka horisontaalseid paigaldusviise. Saadaval on kohandatud mõõtmed, mis vastavad kapi ruumile, paigaldustingimustele ja konkreetsetele rakendusvajadustele.
Dufew reaktorilahendusi kasutatakse laialdaselt tööstuslikes rakendustes, kus on vajalik mootorikaitse ja stabiilne VFD töö.
Tüüpilised rakendused hõlmavad järgmist:
- Muutuva sagedusega ajamisüsteemid võimsuse stabiilsuse parandamiseks ja mootorite elektrilise pinge vähendamiseks.
- Tööstuslikud mootorite juhtkapid, pumbad ja ventilaatorid, mis nõuavad pidevat töökindlust.
- Rasketes töötingimustes kasutatavad kraanad ja tõsteseadmed, kaevandusmasinad ja sadamaseadmed.
- Valtsimismasinad, survevalumasinad ja tekstiilimasinad stabiilsete ja tõhusate tootmisprotsesside tagamiseks.
- Automatiseeritud tootmisliinid ja taastuvenergiaseadmed, kus on oluline usaldusväärne võimsus.
| Taotluse tingimus | Soovitus |
|---|---|
| Mootori kaabli pikkus ületab 50 meetrit | Soovitatav |
| Vajalik mootori isolatsioonikaitse | Soovitatav |
| Mootori müra vajab vähendamist | Soovitatav |
| Kõrgsageduslikud häired mõjutavad andureid | Soovitatav |
| Sage kiirendamine ja aeglustamine | Soovitatav |
Reaktori valik peaks põhinema VFD parameetritel, kaablitingimustel ja mootorinõuetel, et tagada nõuetekohane jõudlus ja usaldusväärne töö.
Valiku tegemisel tuleks arvesse võtta selliseid olulisi tegureid nagu:
- Nimipinge ja väljundvool
- Mootori võimsus ja töösagedus
Kaabli omadused ja paigaldustingimused mõjutavad ka reaktori valikut, sealhulgas:
- Kaabli pikkus ja tüüp
- Paigalduskeskkond
- hajutatud mahtuvus
Mootori isolatsiooni ja töötingimusi tuleks hinnata nii, et need vastaksid sobivale reaktorilahendusele, sealhulgas:
- Isolatsiooniklass
- Tööseisukord
- Kaitsenõuded
Dufew pakub kohandatud reaktorikujundusi vastavalt erinevatele tööstuslikele rakendustele ja süsteeminõuetele.
CAL-4321-0250-EISA
| Kood | Kirjeldus |
|---|---|
| CAL | Vahelduvvoolu reaktorite seeria |
| 4 | Pinge tase |
| 3 | Kolm faasi |
| 2 | Väljundreaktori tüüp |
| 1 | Pingelangus |
| 0250 | Nimetatud vool |
| EI | Põhistruktuur |
| S | Installi tüüp |
| A | Alumiiniumist mähis |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | VFD väljundreaktor |
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Sagedus | 50Hz / 60Hz |
| Nimetatud vool | 5A - 3800A |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Ülekoormusvõime | 1,5-kordne nimivool 60 sekundiks |
| Dielektriline tugevus | 3000VAC / 50Hz / 1min |
| Isolatsioonitakistus | ≥100MΩ |
| Kaitseaste | IP00 / IP20 |
| Isolatsiooniklass | Klass F (155 ℃) |
| Müra tase | ≤65 dB |
| Kasutusiga | ≥15 aastat |
Dufew Electric on spetsialiseerunud tööstuslikele toitekomponentidele ja kohandatud reaktorilahendustele.
Iga väljundreaktorit toodetakse kontrollitud protsessidega, sealhulgas:
- Core manufacturing inspection
- Mähise protsessi juhtimine
- Kõrgepinge taluvuse testimine
- Isolatsioonitakistuse testimine
- Temperatuuri tõusu kontroll
- Elektrilise jõudluse kontrollimine
Tooteid saab tarnida:
- ISO kvaliteedijuhtimissüsteemi vastavus
- CE-sertifikaadiga tooted
- Kohandatud tehniline dokumentatsioon
Enne saatmist kontrollitakse iga reaktorit vastavalt kliendi spetsifikatsioonidele, et tagada usaldusväärne paigaldus ja töö.
Tööstuslikud reaktorid vajavad oma kaalu ja elektromagnetiliste komponentide tõttu usaldusväärset kaitset rahvusvahelise transpordi ajal.
Dufew pakub:
| Transpordimeetod | Rakendus |
|---|---|
| Merevedu | Suured tööstuslikud tellimused ja täielikud seadmete projektid |
| Lennutransport | Näidis- ja kiireloomulised tarnenõuded |
| Maismaa transport | Piirkondlik tööstuslik tarne |
Pakendi omadused:
- Niiskuskindel kaitse
- Põrutuskindel kinnitus
- Ekspordi standardsed puidust korpused
- Kohandatud pakend vastavalt toote suurusele ja kaalule
See on paigaldatud VFD väljundklemmide ja mootori vahele, et parandada väljundi lainekuju kvaliteeti ja vähendada mootoripoolset elektrilist pinget.
Seda kasutatakse tavaliselt pikkade kaablite jaoks, mootori isolatsioonikaitseks ja süsteemides, mida mõjutavad pingetõusud, müra või häired.
Ei. Sisend- ja mootoripoolsetel komponentidel on erinevad funktsioonid. Üks keskendub toiteallika kaitsele, teine aga parandab mootoripoolset jõudlust.
Jah. Dufew pakub kohandatud lahendusi, mis põhinevad pingel, voolutugevusel, paigaldusnõuetel ja töökeskkonnal.
Dufew Electric pakub usaldusväärseid reaktorilahendusi tööstuslikele VFD-rakendustele koos professionaalse tootmisvõime, kohandatud inseneritoe ja range kvaliteedikontrolliga.
Alates mootorikaitsest kuni kaugsõidurakendusteni – Dufew aitab klientidel parandada seadmete töökindlust, vähendada hoolduskulusid ja saavutada stabiilse töö.
