Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

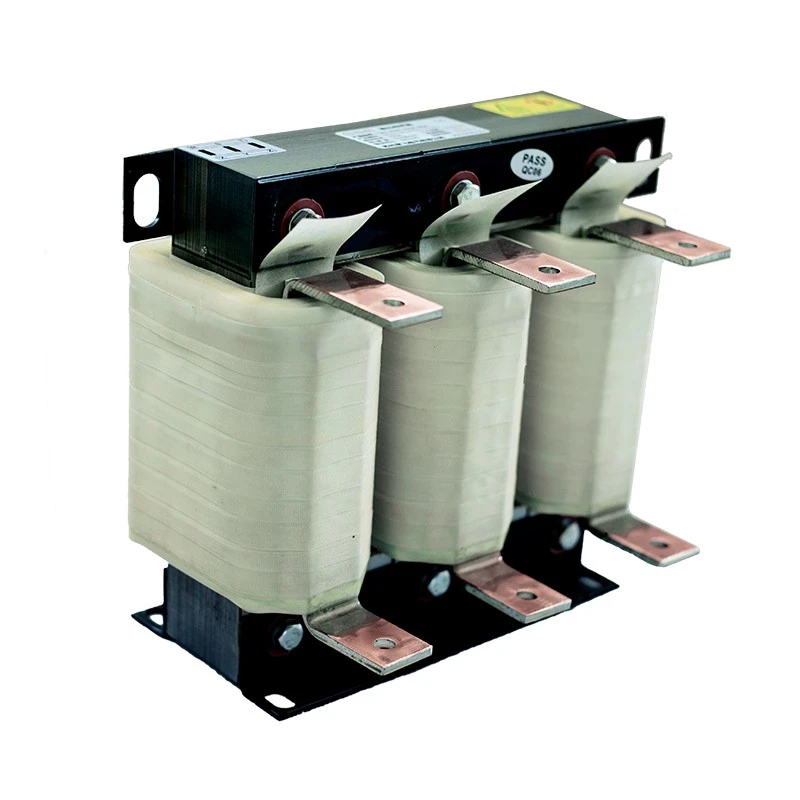

Dufew Electric Load Reactor paigaldatakse järjestikku VFD väljundklemmide (U/V/W) ja mootorikoormuste vahele, et parandada koormuspoolset stabiilsust ja säilitada töökindel töö pikamaa mootoriajamisüsteemides.
Muutuva sagedusega ajamite rakendustes läbivad inverteri toiteseadmete poolt genereeritud kõrgsageduslikud lülitussignaalid mootorikaableid. Kui kaabli kaugus suureneb, võib hajutatud mahtuvus põhjustada täiendavat laadimisvoolu, voolu kõikumist ja ebastabiilset süsteemi jõudlust.
Lisades väljundahelale sobiva impedantsi, aitab reaktor vähendada kaabli omaduste mõju, sujuvat voolumuutust ja parandada VFD-ajamiga mootorisüsteemide töökindlust.
Madala kadudega külmvaltsitud räniterasesüdamike, F-klassi isolatsioonimaterjalide, vaakumimmutustehnoloogia ja optimeeritud mähisstruktuuridega toodetud Dufew Load Reactor tagab stabiilse induktiivsuse, suurepärase termilise töökindluse ja pika kasutusea nõudlikes tööstustingimustes. Suure voolutugevusega mudelid võivad soojuse hajumise parandamiseks ja temperatuuri tõusu vähendamiseks kasutada kompaktseid fooliummähiskonstruktsioone.
Pikamaa mootoripaigaldised ja muutuv tööstuslik koormus võib tekitada elektriprobleeme, sealhulgas:
- Suurenenud kaabli jaotatud mahtuvuse efektid
- Liigne mahtuvuslik laadimisvool
- Voolu kõikumine töö ajal
- Inverteri ülevoolukaitse rakendub
- Vähendatud mootori ajami stabiilsus
- Elektromagnetilised häired juhtimissüsteemides
Õigesti valitud Load Reactor aitab optimeerida koormusepoolseid elektrilisi omadusi, parandada süsteemi stabiilsust ja vähendada ootamatuid seisakuid tööstuslikes rakendustes.
Kui mootorid on paigaldatud VFD-kappidest kaugele, võivad kaabli omadused mõjutada elektrilist jõudlust ja suurendada ajamisüsteemi pinget. Dufew Load Reactor aitab vähendada hajutatud kaabli mahtuvuse mõju ja piirata mahtuvuslikku laadimisvoolu, toetades stabiilsemat pikamaaedastust ja kaugpaigaldatud mootorite usaldusväärset tööd.
Tööstusseadmed töötavad sageli muutuva koormuse ja sagedase kiirendamise või aeglustusega. Optimeeritud reaktori disain aitab tasandada voolukõikumisi ja säilitada ühtlasemat mootori tööd, vähendades ebatavalisi töötingimusi ja toetades stabiilset jõudlust dünaamiliste koormuste korral.
VFD töötamise ajal tekkivad kõrgsagedushäired võivad mõjutada nii mootoreid kui ka läheduses asuvaid juhtimis- ja automaatikaseadmeid. Koormuspoolne filtreerimisefekt aitab vähendada kõrgsageduslikke harmoonilisi komponente ja elektromagnetilisi häireid, aidates samal ajal kaasa ka mootori töömüra ja vibratsiooni vähendamisele.
See kasutab madala kaoga külmvaltsitud räniterasest südamikku, F-klassi isolatsioonisüsteemi, vaakumimmutamist ja kõrgel temperatuuril kõvenemist. Vastavalt rakenduse nõuetele on saadaval vasest või alumiiniumist mähiste valikud. See kombinatsioon tagab stabiilse induktiivsuse, kontrollitud vibratsiooni ja usaldusväärse termilise jõudluse pikaajaliseks tööstuslikuks tööks.
Kolmefaasiline sümmeetriline südamiku struktuur tagab tasakaalustatud magnetilise jõudluse ja stabiilse induktiivsuse karakteristikud, aidates samal ajal vähendada magnetkadu. See optimeeritud paigutus toetab pidevat elektrilist jõudlust ja usaldusväärset toimimist pideva kasutamise ajal.
Saadaval on erinevad paigalduskonfiguratsioonid erinevate kappide ja seadmete paigutuste jaoks, sealhulgas IP00 avatud konstruktsioonid, IP20 kaitseümbrised, vertikaalne paigaldus ja horisontaalne paigaldus. Kohandatud mõõtmeid saab pakkuda ka vastavalt olemasolevale kapipinnale, seadmete struktuurile ja konkreetsetele projektinõuetele.
Dufew Load Reactori lahendusi kasutatakse laialdaselt:
| Rakendusväli | Kliendi nõue |
|---|---|
| Pikamaamootori ajamisüsteemid | Vähendage kaabliefekte ja parandage ülekande stabiilsust |
| Tööstuslikud testimisseadmed | Parandage väljundvoolu stabiilsust ja mõõtmise usaldusväärsust |
| Sadamakraanad ja tõsteseadmed | Säilitage töökindlus sagedaste koormuse muutuste korral |
| Lifti ajamisüsteemid | Parandage sõidu stabiilsust kiirendamise ja aeglustamise ajal |
| Pumbad ja ventilaatorisüsteemid | Suurendage pidevat tööjõudlust |
| Valtsimistehased ja kaevandusseadmed | Toetage raskeveokite tööstuslikke rakendusi |
| Servoajami süsteemid | Parandada automaatikaseadmete elektrilist stabiilsust |
| Taotluse tingimus | Soovitus |
|---|---|
| Mootorikaabli kaugus ületab 50 meetrit | Soovitatav |
| Kaabli jaotatud mahtuvus mõjutab tööd | Soovitatav |
| Inverteri ülevoolu tõrkeid esineb sageli | Soovitatav |
| Mootori koormus muutub sageli | Soovitatav |
| Kõrgsageduslikud häired mõjutavad seadmeid | Soovitatav |
| Vajalik on pidev raske töö | Soovitatav |
Õige valiku korral tuleks arvesse võtta VFD parameetreid, kaabli tingimusi ja mootori koormuse nõudeid. Need tegurid aitavad määrata sobivaid elektrilisi spetsifikatsioone ja reaktori konfiguratsiooni.
Võtke arvesse nimipinget, väljundvoolu, mootori võimsust ja töösagedust. Need parameetrid peaksid ühtima VFD ja mootorisüsteemiga, et tagada stabiilne töö.
Kaabli pikkus ja tüüp on olulised, eriti VFD-st kaugele paigaldatud mootorite puhul. Reaktori valikul tuleks arvestada ka paigalduskeskkonda ja jaotatud mahtuvust.
Hinnata tuleks töötingimusi, koormuse muutumist, pideva töö nõudeid ja nõutavat kaitsetaset. Sage kiirendamine, aeglustus või muutuv koormus võib vajada tugevamat konfiguratsiooni.
Dufew pakub kohandatud reaktorikujundusi, mis põhinevad rakendustingimustel, paigaldusnõuetel, elektrilistel parameetritel ja kliendi spetsifikatsioonidel.
Näide: CAL-4321-0250-EISA
| Kood | Kirjeldus |
|---|---|
| CAL | Vahelduvvoolu reaktorite seeria |
| 4 | Pinge tase (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Kolm faasi |
| 2 | Laadige reaktori tüüp |
| 1 | Pingelangus (1%=1%, 2%=2%) |
| 0250 | Nimivool (250A) |
| EI | Põhistruktuur |
| S/W | Paigaldusstruktuur (vertikaalne/horisontaalne) |
| A/C | Mähise materjal (alumiinium/vask) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | VFD koormusreaktor |
| Paigaldusasend | VFD väljundi ja mootori vahel |
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nimetatud vool | 5A--3800A |
| Sagedus | 50Hz / 60Hz / Kohandatud kuni 500Hz |
| Pingelangus | 0,5% / 1% / 2% / 4% |
| Ülekoormusvõime | 1,5-kordne nimivool 60 sekundiks |
| Dielektriline tugevus | 3000VAC / 50Hz / 5mA / 1min |
| Isolatsioonitakistus | ≥100MΩ (1000VDC) |
| Kaitseklass | IP00 / IP20 |
| Temperatuuri klass | T40 |
| Isolatsiooniklass | Klass F (155 ℃) |
| Leegiaeglustav klass | UL94V-2 |
| Müra tase | ≤65 dB |
| Kasutusiga | ≥15 aastat |
| Tootmisstandardid | IEC289 / GB10229 / JB9644 |
Dufew Electric on spetsialiseerunud reaktoritele, takistitele, pidurisüsteemidele, trafodele ja kohandatud jõuelektroonikalahendustele. Selle tootmisprotsess hõlmab räniterasesüdamike töötlemist, täppismähistamist, vaakumimpregneerimist, kõrgel temperatuuril kõvenemist ja elektrilise jõudluse testimist.
Kvaliteedikontroll hõlmab isolatsioonitakistust, pingetaluvust, temperatuuri tõusu ja elektrilise jõudluse kontrollimist, et tagada toote usaldusväärne toimimine.
Dufew toetab erinevate tööstuslike nõuete jaoks kohandatud elektriprojekti, originaalseadmete tootjate tootmist, tehnilist dokumentatsiooni ja rakenduste inseneritööd.
Dufew tooted on valmistatud vastavalt tunnustatud tööstusnõuetele, sealhulgas:
- ISO 9001 kvaliteedijuhtimissüsteem
- CE vastavus
- IEC289
- GB10229
- JB9644
Dufew pakub professionaalseid ekspordipakendilahendusi vastavalt toote mõõtmetele, kaalule ja transpordinõuetele.
Pakend sisaldab:
- Põrutuskindel kaitse
- Niiskuskaitse meretranspordi jaoks
- Ekspordistandardiga puidust korpused
- Saadetise eelkontrolli protokollid
Need meetmed tagavad ohutu tarnimise ja usaldusväärse töö pärast paigaldamist.
| Võrdlus | Laadige reaktor | Väljundreaktor |
|---|---|---|
| Peamine eesmärk | Parandage koormusepoolset stabiilsust ja vähendage kaabli mõju | Vähendage mootori isolatsiooni PWM-pingepinget |
| Põhimure | Kaabli mahtuvus, voolu kõikumine, süsteemi stabiilsus | dv/dt pinge ja pinge hüpped |
| Tüüpiline rakendus | Pikad kaablisüsteemid, muutuvad koormused, rasked seadmed | Mootori kaitse ja lainekuju parandamine |
| Paigaldusasend | VFD väljundi pool | VFD väljundi pool |
| Valikutegurid | Kaabli pikkus, koormuse omadused, süsteemi stabiilsus | Mootori isolatsioon, lülituspinged, pinge tõusu kiirus |
Seda kasutatakse tavaliselt siis, kui mootorikaablite vahemaad on pikad, kaabli omadused mõjutavad süsteemi jõudlust, inverteri kaitse lülitub välja või on vaja paremat elektrilist stabiilsust muutuva koormuse korral.
Mõlemad on installitud VFD väljundi poolele, kuid neil on erinevad rakendused. See toode parandab peamiselt süsteemi stabiilsust pikkade kaablitingimuste, muutuvate koormuste ja nõudlike tööstuskeskkondade korral, samas kui väljundreaktor keskendub rohkem PWM-pinge vähendamisele ja mootori isolatsiooni kaitsmisele. Lõplik valik sõltub kaabli pikkusest, mootori omadustest ja töötingimustest.
Jah. Vähendades kõrgsageduslikke häireid ja parandades voolu stabiilsust, võib see aidata vähendada elektromagnetilist müra ja vibratsiooni mootori töö ajal.
Jah. Dufew pakub kohandatud lahendusi, mis hõlmavad pinget, voolu, pingelangust, mähismaterjali, paigaldusstruktuuri ja kaitsenõudeid vastavalt konkreetsetele tööstuslikele rakendustele.
Dufew Electric pakub usaldusväärseid lahendusi tööstuslikele VFD-rakendustele, mida toetavad professionaalsed tootmisvõimalused, kohandatud inseneriteenused ja range kvaliteedikontroll. Alates pikamaa mootorisüsteemidest kuni raskeveokite tööstusseadmeteni – lahendused on loodud süsteemi stabiilsuse parandamiseks ja töökindla töö toetamiseks.
Kohandatud reaktori projekteerimise ja originaalseadmete tootjate koostöö saamiseks võtke ühendust Dufew Electricuga.
