Muutuva sagedusega ajam

Muutuva sagedusega ajamid tagavad tõhusa mootori kiiruse reguleerimise ja energiahalduse, kuid nende kõrgsageduslik ümberlülitus võib põhjustada ühendatud seadmetele harmoonilisi voolusid, pingekõikumisi ja täiendavat elektrilist pinget.

Dufew Electric Variable Frequency Drive Reactor parandab VFD süsteemi jõudlust, lisades vooluringile sobiva impedantsi. Vastavalt paigaldusasendile ja süsteeminõuetele pakub see erinevaid kaitsefunktsioone nii toiteallika kui ka mootori koormuse poolel.

Valik sõltub sellest, kas peamine elektriprobleem tekib toiteallika või mootori koormuse poolel.

Kui reaktor on paigaldatud VFD sisendipoolele, aitab see parandada toite kvaliteeti, vähendada harmoonilist mõju ja piirata siirdevoolu mõju.

Kui see on paigaldatud VFD väljundküljele, aitab see optimeerida mootoripoolseid elektritingimusi, vähendada lülituspingeid ja parandada ajamisüsteemi töökindlust.

Madala kadudega külmvaltsitud räniterasesüdamike, F-klassi isolatsioonimaterjalide, vaakumimmutustehnoloogia ja optimeeritud mähisstruktuuridega toodetud Dufew reaktorid tagavad stabiilse induktiivsuse, usaldusväärsed termilised omadused ja pikaajalise tööstusliku vastupidavuse.

Rakenduslahendused erinevatele VFD süsteeminõuetele

Erinevad tööstuskeskkonnad nõuavad erinevaid reaktori konfiguratsioone. Dufew pakub rakenduspõhiseid lahendusi vastavalt tegelikele töötingimustele, süsteemi struktuurile ja elektrinõuetele, aidates parandada nii toite- kui ka mootoripoolset jõudlust.

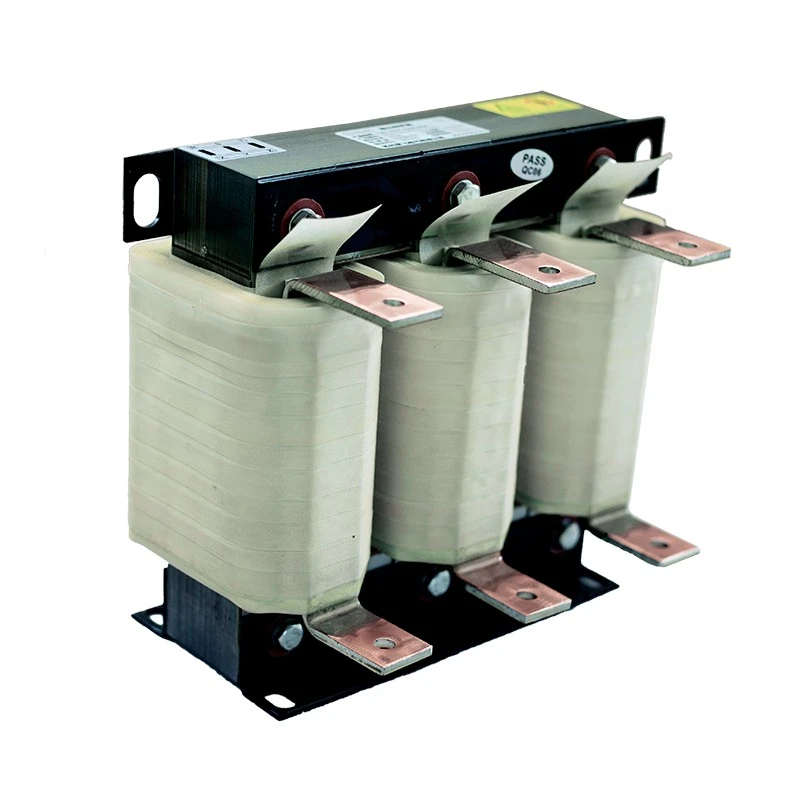

Sisend-poolse reaktori rakendus

Toiteallika ja VFD sisendklemmide vahele paigaldatud sisendipoolset konfiguratsiooni kasutatakse peamiselt ajamisüsteemi elektrilise keskkonna parandamiseks. See aitab vähendada harmoonilise voolu ja sisendi liigvoolu mõju, parandades samal ajal toiteallika stabiilsust ja piirates häireid, mis võivad mõjutada PLC-sid, andureid ja muid juhtimisseadmeid.

See konfiguratsioon sobib tööstusrajatistele, kus on mitu VFD-süsteemi, ebastabiilsetes toitetingimustes töötavaid seadmeid ja rakendusi, kus on vaja paremat toitekvaliteeti.

Väljundpoolse reaktori rakendus

VFD väljundklemmide ja mootori vahele paigaldatud väljundipoolne konfiguratsioon keskendub mootoripoolsete töötingimuste parandamisele. See aitab vähendada PWM-i lülituspingeid, parandada väljundlainekuju kvaliteeti ja piirata elektrilisi häireid, toetades mootori stabiilsemat ja usaldusväärsemat tööd.

Tüüpilised rakendused hõlmavad mootorite pikamaaühendusi, raskeveokite masinaid ja seadmeid, mille puhul on oluline mootori parem töökindlus.

Dufew reaktorilahenduste peamised eelised

Toiteallika kvaliteedi parandamine

Ebastabiilsete toitetingimuste või harmooniliste häiretega seotud rakenduste puhul aitavad reaktorid vähendada harmoonilise voolu mõju, parandavad toiteallika stabiilsust ja piiravad mööduvaid voolumuutusi. Samuti võivad need vähendada tundlikke seadmeid mõjutavaid elektrilisi häireid, muutes need sobivaks mitme ajamiga või rangete toitekvaliteedinõuetega tööstussüsteemides.

Mootori ajami töökindluse suurendamine

Mootori poolel aitab reaktor vähendada kõrgsageduslülitustest põhjustatud elektrilist pinget ja parandada väljundahela tingimusi. See toetab mootori usaldusväärset tööd ja võib aidata vähendada ebatavalisi katkestusi rasketes töötingimustes.

Stabiilne magnetiline jõudlus

Dufew reaktorites kasutatakse madala kadudega külmvaltsitud räniterasesüdamikke, optimeeritud magnetahela konstruktsioone ja täppismähise tehnoloogiat, et säilitada stabiilse induktiivsuse omadused pideva töötamise ajal. Saadud struktuur aitab vähendada magnetkadu ja temperatuuri tõusu, toetades samal ajal usaldusväärset pikaajalist jõudlust.

Tööstusliku kvaliteediga isolatsiooni disain

Isolatsioonisüsteem ühendab F-klassi isolatsioonimaterjalid vaakum-immutamise ja kõrgel temperatuuril kõvenemise protsessidega. See konstruktsioon parandab niiskuskindlust, mehaanilist tugevust ja termilist vastupidavust, aidates reaktoril säilitada usaldusväärset jõudlust ja pikemat kasutusiga tööstuskeskkonnas.

Paindlik kohandatud reaktori disain

Dufew toetab kohandatud reaktorilahendusi, mis põhinevad nimipingel, nimivoolul, pingelanguse nõuetel, paigaldusstruktuuril, mähisematerjalil ja kaitsenõuetel. Konfiguratsiooni saab kohandada erinevate elektriliste parameetrite ja kappide paigutusega.

Saadaolevad valikud hõlmavad vasest või alumiiniumist mähiseid, vertikaalset või horisontaalset paigaldust ning erinevaid kaitsekonstruktsioone, nagu IP00 avatud konstruktsioonid ja IP20 kaitseümbrised. See paindlikkus võimaldab reaktorit integreerida paljude VFD ja tööstuslike elektrisüsteemidega.

Tüüpilised rakendused

Dufew reaktorilahendusi kasutatakse laialdaselt:

VFD-rakenduste reaktorivaliku juhend

Õige reaktori konfiguratsioon sõltub tegelikest süsteeminõuetest.

Dufew pakub tehnilist tuge, et soovitada sobivaid spetsifikatsioone vastavalt pingele, voolule, paigaldusasendile ja töökeskkonnale.

Kuidas valida õiget reaktorilahendust?

Õige reaktori valimine nõuab VFD parameetrite, süsteemi tegelike tingimuste ja nõutava kaitsetaseme arvestamist. Nende tegurite sobitamine reaktori elektriliste ja mehaaniliste omadustega aitab tagada stabiilse töö ja õige integreerimise ajamisüsteemi.

VFD parameetrid

Peamised VFD parameetrid hõlmavad nimipinget, nimivoolu, mootori võimsust ja töösagedust. Need väärtused määravad kindlaks reaktori elektrilised põhinõuded ja need peavad olema vastavuses ajamisüsteemi spetsifikatsioonidega.

Süsteemi tingimused

Samuti tuleks hinnata paigaldusasendit, toiteallika seisukorda, mootori ühenduse kaugust, koormusomadusi ja töökeskkonda. Näiteks pikad mootorikaablid, sagedased koormuse muutused või nõudlikud tööstuskeskkonnad võivad vajada teistsugust reaktori konfiguratsiooni.

Kaitsenõuded

Vajalik kaitsefunktsioon on veel üks oluline kaalutlus. Olenevalt rakendusest võib reaktori valida nii, et see vähendab harmoonilist mõju, parandab võimsuse stabiilsust, pakub mootoripoolset kaitset, vastab konkreetsetele pingelanguse nõuetele või toetab pidevat töötamist nõudlikul koormusel.

Tehnilised andmed

Mudelinumbri selgitus

Näide: CAL-4321-0250-EISA

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud jõuelektroonika komponentidele, sealhulgas reaktorid, takistid, pidurisüsteemid, trafod ja kohandatud elektrilahendused. Selle tootmisvõimalused hõlmavad südamiku töötlemist, mähist, isolatsioonitöötlust ja elektrilise jõudluse kontrollimist erinevate tööstuslike rakenduste jaoks.

Tootmisprotsess hõlmab räniterasesüdamike töötlemist, täppismähistamist, vaakumimpregneerimist, kõrgel temperatuuril kõvenemist ja elektrilise jõudluse testimist. Need protsessid aitavad säilitada pideva töötamise ajal ühtseid tooteomadusi ja usaldusväärset jõudlust.

Kvaliteedikontroll hõlmab isolatsioonitakistust, pingetaluvust, temperatuuri tõusu ja elektrilise jõudluse kontrolli. Iga katse annab täiendava kontrolli isolatsiooni töökindluse, soojusliku jõudluse ja üldise elektrikvaliteedi kohta.

Dufew toetab kohandatud disaini, OEM-i ja ODM-i koostööd ning tootmist, mis põhineb kliendi joonistel ja rakendusnõuetel. Tootevaliku, süsteemiintegratsiooni ja projektiarenduse toetamiseks on saadaval ka tehniline dokumentatsioon ja rakenduste inseneriteenused.

Sertifikaadid ja vastavus

Dufew tooted on valmistatud vastavalt tunnustatud tööstusnõuetele, sealhulgas:

- ISO 9001 kvaliteedijuhtimissüsteem

- CE vastavus

- IEC289

- GB10229

- JB9644

Pakendamine ja ülemaailmne kohaletoimetamine

Dufew pakub ekspordistandardseid pakendilahendusi vastavalt toote mõõtmetele, kaalule ja transpordinõuetele.

Pakend sisaldab:

- Põrutuskindel kaitse

- Niiskuskindel pakend

- Ekspordi puitkarbid

- Saadetise eelkontrolli protokollid

Need meetmed tagavad ohutu transpordi ja usaldusväärse paigalduse.

Muutuva sagedusega reaktor vs tavaline reaktor

KKK

K1: Millal tuleks muutuva sagedusega ajamiga reaktor paigaldada?

Reaktor on soovitatav, kui VFD-süsteemis esineb harmoonilisi häireid, pingekõikumisi, sagedasi liigvooluhäireid, pikka mootorikaabli vahemaad või mootori isolatsioonikaitse nõudeid.

Q2: Kuidas valida sisend- ja väljundpoolse installi vahel?

Sisendpoolne paigaldus valitakse peamiselt toitekvaliteedi parandamiseks ja harmooniliste vähendamiseks.

Väljundipoolne paigaldus valitakse peamiselt mootoripoolsete elektritingimuste parandamiseks ja ajami töökindluse suurendamiseks.

Valik sõltub süsteemi tingimustest, seadmenõuetest ja töökeskkonnast.

K3: Milliseid probleeme saab see reaktor VFD-rakendustes lahendada?

See võib aidata vähendada harmoonilisi häireid, pingekõikumisi, elektrilist pinget ja ebastabiilset talitlust, mis on põhjustatud nõudlikest tööstuslikest töötingimustest.

Q4: Kas Dufew saab reaktori spetsifikatsioone kohandada?

Jah. Dufew toetab kohandatud pinget, voolu, pingelangust, mähismaterjali, paigaldusstruktuuri ja elektrilisi parameetreid vastavalt projekti nõuetele.

Dufew Electricu kohandatud VFD reaktorilahendused

Dufew Electric pakub kohandatud vahelduvvoolureaktorilahendusi tööstuslikele ajamisüsteemidele, millel on professionaalne tootmisvõimsus, inseneri tugi ja range kvaliteedikontroll.

Alates toitekvaliteedi parandamisest kuni mootori ajami optimeerimiseni aitab Dufew klientidel parandada seadmete töökindlust, vähendada elektrilist pinget ja saavutada stabiilse pikaajalise töö.

Kohandatud reaktori projekteerimise ja originaalseadmete tootjate koostöö saamiseks võtke ühendust Dufew Electricuga.
