Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

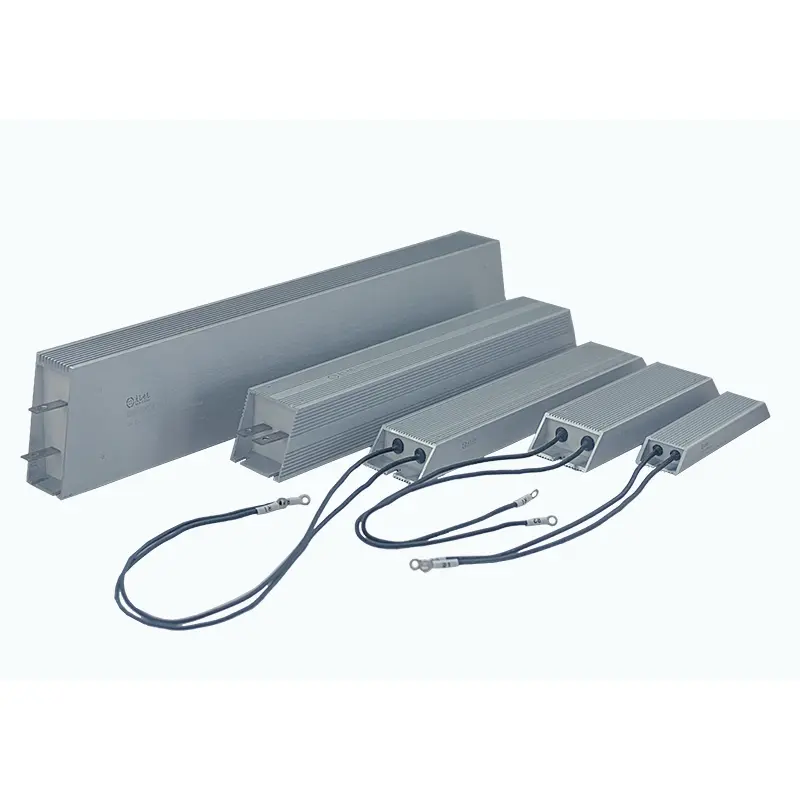

DUFEW Custom-Shaped Aluminum Clad Resistor on konstrueeritud lahendus, mis on välja töötatud tööstusseadmete jaoks, mis nõuavad spetsiaalseid paigaldusmõõtmeid, ainulaadseid kinnitusstruktuure või kohandatud juhtnööre.
Erinevalt standardsetest fikseeritud mõõtmetega alumiiniumkattega takistitest saab seda kohandatud toitetakistit valmistada vastavalt teie tegelikule seadme paigutusele, sealhulgas korpuse kujule, kinnitusavade, klemmi asendile ja juhtme väljalaskesuunale.
Võimsusvõimsusega 50 W kuni 6 kW, takistuse väärtused 0,01 Ω kuni 120 kΩ ja tolerantsi valikud ±3%, ±5% ja ±10%, DUFEW pakub paindlikke OEM-takistilahendusi automaatikasüsteemidele, mootori juhtimisseadmetele, transpordisüsteemidele ja spetsiaalsetele tööstuslikele rakendustele.
Sobitades takisti disaini olemasoleva paigaldusruumiga, saavad kliendid vältida kapi ümberkujundamist, vähendada muutmiskulusid ja lihtsustada seadmete integreerimist.
Standardtakistid on mõeldud standardsete seadmete paigutuste jaoks. Paljudel tööstusmasinatel, erisõidukitel ja kohandatud juhtimissüsteemidel on aga piiratud siseruum või ebakorrapärased paigaldusasendid.
DUFEW töötab nende väljakutsete lahendamiseks välja kohandatud alumiiniumkattega takistid.
| Funktsioon | Kasu kliendile |
|---|---|
| Kohandatud korpuse geomeetria | Sobib ebakorrapärastesse seadmeruumidesse ilma konstruktsiooni muutmata |
| Reguleeritavad kinnitusavad | Otsene paigaldamine ilma täiendavate sulgudeta |
| Paindlik juhtme väljalaske suund | Väldib juhtmestiku häireid juhtkappide sees |
| Täielikult suletud alumiiniumkonstruktsioon | Kaitseb takistuselemente tolmu, niiskuse ja vibratsiooni eest |
| Optimeeritud termilise täitmise tehnoloogia | Tagab ühtlase soojusülekande ja hoiab ära lokaalse ülekuumenemise |
| OEM-i inseneri tugi | Pakub kohandatud lahendusi prototüübist masstootmiseni |
DUFEW pakub kohandatud alumiiniumkorpuse disainilahendusi, mis põhinevad kliendi joonistel, paigaldusnõuetel ja seadmete paigutustingimustel. Korpuse konstruktsiooni saab kohandada keeruliste paigalduskeskkondade jaoks, sealhulgas L-kujulised konfiguratsioonid, nihkestruktuurid, mitme nurgaga konstruktsioonid, spetsiaalsed väljalõigatud kujundid ja kohandatud paigaldusalused.
See paindlik disainilahendus võimaldab takisti otse integreerida kompaktsetesse seadmeruumidesse või piiratud paigaldusalaga süsteemidesse, vähendades kokkupanemise ajal täiendavat modifitseerimistööd.
Paigalduskonstruktsiooni saab muuta vastavalt konkreetsetele seadmenõuetele, sealhulgas aukude vahekaugusele, süvistussügavusele, kinnituskõrva kogusele ja kronsteini nurkadele.
Paigaldusliidest tootmise ajal optimeerides aitab DUFEW klientidel vältida täiendavaid adaptereid ning saavutada kiirema ja töökindlama paigalduse.
Takistielement on valmistatud kvaliteetsest sulamist takistustraadist, mis on täpselt keritud kõrge temperatuuriga isoleerivale südamikule. Pärast vilgukivist isolatsiooni isoleerimist täidetakse koost alumiiniumkorpuse sees kvartsliiva ja spetsiaalsete termiliste sidematerjalidega, et parandada üldist stabiilsust.
The encapsulation structure provides:
- Parem soojusjuhtivus võrreldes õhuisolatsiooniga
- Stabiilne soojusülekande jõudlus
- Täiustatud elektriisolatsioonivõime
- Vähendatud lokaalse ülekuumenemise oht
Erinevate paigaldusnõuete täitmiseks toetab DUFEW mitut klemmide ja juhtmete konfiguratsiooni, sealhulgas roostevabast terasest klemmid, kõrge temperatuuriga juhtjuhtmed, külgmiste väljalaskeavade konstruktsioonid ja nurga all olevad väljalaskeavade konstruktsioonid.
Need kohandatud ühendusvalikud aitavad vältida häireid ümbritsevate komponentidega ja pakuvad süsteemi integreerimiseks suuremat paindlikkust.
| Kujundusfunktsioon | Inseneri eelis |
|---|---|
| Kohandatud kujuga alumiiniumist kest | Sobib spetsiaalsete seadmete paigalduskeskkondadega |
| Kvartsliiva termotäidis | Parandab soojuse hajumise efektiivsust |
| Legeeritud traat keritud element | Tagab stabiilse vastupidavuse |
| Täielikult suletud konstruktsioon | Tugevdab kaitset tolmu ja niiskuse eest |
| Alumiiniumist soojust hajutav korpus | Annab kiiresti üle sisemise soojuse |
| Kohandatud väljalaske suund | Lihtsustab elektriühendust |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Kohandatud kujuga alumiiniumist plakeeritud takisti |
| Tehnoloogia | Traadiga toitetakisti |
| Võimsuse reiting | 50W - 6KW |
| Vastupidavuse vahemik | 0,01 Ω -- 120 kΩ |
| Tööpinge | ≤1200V |
| Vastupanu taluvus | ±3%, ±5%, ±10% |
| Põhimaterjal | Kõrge temperatuuriga isolatsioonimaterjal |
| Vastupanu traat | Premium sulami takistustraat |
| Korpuse materjal | Alumiiniumisulam |
| Täitematerjal | Kvartsliiva termiline ühend |
| Temperatuuri koefitsient | ≤300 ppm/℃ |
| Isolatsioonitakistus | ≥100MΩ |
| Dielektriline tugevus | 2500VAC / 60s |
| Leegi reiting | UL94V-2 |
| Standardne | GB-5792 |
| Testi üksus | Katse seisukord | Esitus |
|---|---|---|
| Dielektriline tugevus | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühike ülekoormus | 10-kordne nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Pikaajaline koormuse eluiga | Tsüklilise töö katse | >9000h |
| Niiskuskindlus | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Temperatuur jalgrattasõit | -55 ℃ / 55 ℃ / 155 ℃ tsüklid | Stabiilne jõudlus |
| Kuumakindlus | 350℃ / 2h | Ilmseid kahjustusi pole |
| Leegikindlus | 10 korda nimivõimsus | Põlemine puudub |
| Tööstus | Rakendus |
|---|---|
| Tööstusautomaatika | Kohandatud piduri- ja kaitseahelad |
| Servosüsteemid | Energia neeldumine ja dünaamiline pidurdamine |
| Elektrisõidukid | Piiratud ruumiga võimsuse juhtimissüsteemid |
| Spetsiaalsed sõidukid | Kohandatud elektriskeemid |
| Testimisseadmed | Koormuse simulatsioonisüsteemid |
| Taastuvenergia | Energia tühjenemise rakendused |
| Liftid ja kraanad | Mootori pidurisüsteemid |
| Merevarustus | Kompaktsed elektrilised juhtimissüsteemid |
Kohandamise protsess algab kliendi nõuete üksikasjaliku ülevaatamisega, sealhulgas paigaldusmõõtmed, paigaldusasend, võimsus, takistuse väärtus ja juhtme suund. Need spetsifikatsioonid aitavad määratleda takisti struktuuri põhinõudeid.
Rakendusnõuetest lähtuvalt töötavad DUFEWi insenerid välja sobiva struktuuri, hinnates korpuse konstruktsiooni, soojuse hajumise jõudlust, terminali konfiguratsiooni ja sisemist täitmise tehnoloogiat, et tagada usaldusväärne integratsioon kliendi seadmetega.
Pärast konstruktsiooni kinnitamist toodetakse iga takisti standardiseeritud tootmisprotseduuride abil ning läbib elektrilise ja mehaanilise testimise, et kontrollida jõudlust, ohutust ja töökindlust enne saatmist.
| Võrdlus | Kohandatud lahendus | Standardne alumiiniumkattega takisti |
|---|---|---|
| Eluaseme disain | Paindlikud korpuse struktuurid, mis on välja töötatud vastavalt seadmete nõuetele | Fikseeritud ristkülikukujuline korpuse disain |
| Paigaldamise ühilduvus | Saab integreerida ebakorrapärastesse või piiratud paigaldusruumidesse | Nõuab standardseid paigaldustingimusi |
| Paigalduskonfiguratsioon | Paigaldusauke ja klambreid saab reguleerida vastavalt seadmete paigutusele | Fikseeritud paigaldusmõõtmed |
| Terminali paigutus | Saadaval on mitu terminali ja müügijuhiseid | Standard terminal configuration |
| Seadmete integreerimine | Vähendab paigaldamise ajal täiendavaid modifitseerimistöid | Võib nõuda olemasolevate seadmete struktuuride kohandamist |
| Kasutusala | Sobib spetsiaalsetele masinatele ja kohandatud tööstusseadmetele | Sobib üldisteks tööstuslikeks rakendusteks |
Kohandatud lahendus on soovitatav, kui seadmetel on piiratud paigaldusruum, ebakorrapärased paigaldusasendid või erilised ühenduse nõuded. See võimaldab takistil sobitada olemasolevate süsteemi konstruktsioonidega ilma suuremate struktuurimuutusteta.
Nr DUFEW kasutab optimeeritud sisemisi täite- ja soojusülekande struktuure, et säilitada ühtlane soojusjaotus ja vähendada lokaalse ülekuumenemise ohtu töö ajal.
DUFEW toetab kohandamist vastavalt rakenduse nõuetele, sealhulgas:
- Korpuse kuju
- Paigaldusmõõtmed
- Võimsuse reiting
- takistuse väärtus
- Terminali tüüp
- Juhtiv suund
- Paigaldusstruktuur
Standardmudelid sobivad tavalistesse paigalduskeskkondadesse, samas kui kohandatud konstruktsioonid pakuvad suuremat paindlikkust seadmete jaoks, millel on ruumipiirangud, paigaldusnõuded või juhtmestiku paigutus.
