Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

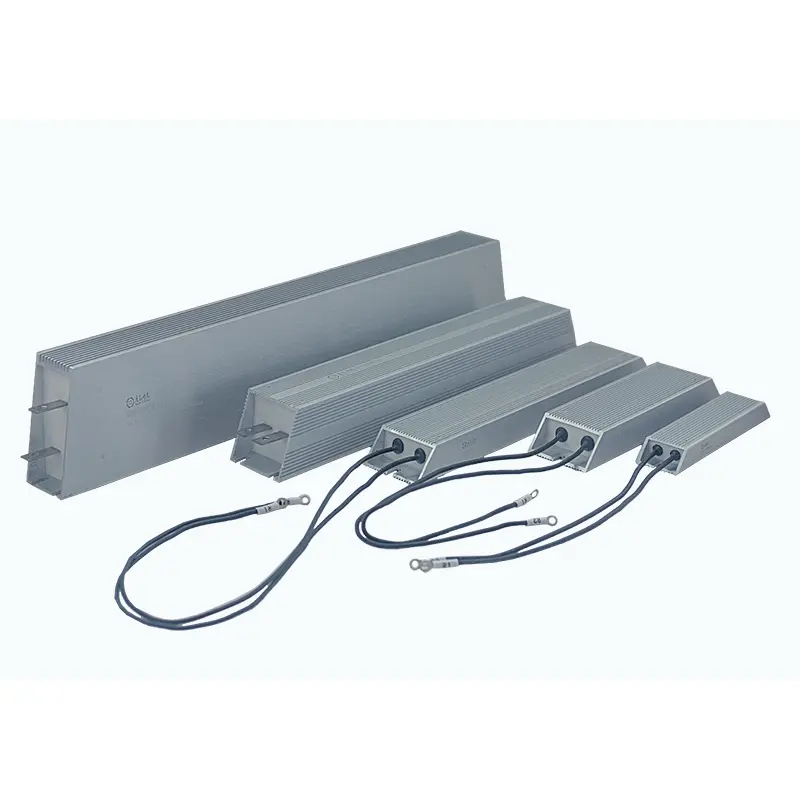

Tööstuslikud toitesüsteemid töötavad sageli suure koormuse, sagedase pidurdamise, vibratsiooni ja kõrgendatud temperatuuride korral. Usaldusväärse töö tagamiseks nendes nõudlikes keskkondades ühendab DUFEW Trapezoidal Aluminum Clad Resistor vastupidav alumiiniumkorpuse optimeeritud sisemise termilise struktuuriga, mis edastab tõhusalt soojust, kaitstes samal ajal takisti elementi tolmu, niiskuse, vibratsiooni ja mehaaniliste mõjude eest.
Takistuselemendi valmistamisel kasutatakse täppiskeeratud nikkel-kroomi (Ni-Cr) või konstantaani sulamist traati, mis on paigaldatud kõrge temperatuuriga isoleerivale südamikule. Pärast vilgukivilehtedega elektriisolatsiooni kapseldatakse koost täielikult trapetsikujulisse alumiiniumkorpusesse, kasutades spetsiaalselt valmistatud kõrge puhtusastmega kvartsliiva ja kõrge temperatuuriga vaigu segu. See struktuur loob tõhusa soojusjuhtivuse tee, kandes sisemise soojuse kiiresti üle välistele jahutusribidele, kaitstes samal ajal takistit oksüdatsiooni ja keskkonna saastumise eest.
Tööstusautomaatika ja raskeveokite jaoks mõeldud takisti toetab nii roostevabast terasest klemmide kui ka kõrge temperatuuriga pliijuhtmete ühendusi, võimaldades paindlikku paigaldamist VFD-pidurisüsteemidesse, servoajamitesse, mootori juhtkappidesse, koormuspankadesse, taastuvenergia seadmetesse ja tööstuslikesse elektrijaotussüsteemidesse.
Erinevalt tavalistest ristkülikukujulistest alumiiniumtakistitest on trapetsikujuline korpus spetsiaalselt konstrueeritud nii jahutuse tõhususe kui ka mehaanilise stabiilsuse parandamiseks tööstuslikes keskkondades.
Trapetsikujuline profiil suurendab välist jahutuspinda, võimaldades soojusel loomuliku konvektsiooni kaudu tõhusamalt hajuda ja parandades pidevat töövõimet.
Takistielement on alumiiniumkorpuse sees täielikult suletud, tagades suurepärase vastupidavuse tolmule, niiskusele, vibratsioonile ja oksüdatsioonile, pikendades samal ajal toote kasutusiga.
Laiem paigaldusalus pakub tugevamat mehaanilist tuge, vähendades liikumist pideva vibratsiooni all ja muutes takisti sobivaks kraanade, liftide, tööpinkide ja muude raskeveokite jaoks.
Kvartsliivatäidis kannab soojust palju kiiremini üle kui õhk, võimaldades sisemisel soojusel kiiresti alumiiniumkorpuseni jõuda, et parandada jahutust. Kui on vaja suuremat pidevat võimsuse hajumist, saab paigaldada täiendavaid jahutusradiaatoreid.
- Optimeeritud trapetsikujuline korpus – suurem jahutuspind parandab loomulikku soojuse hajumist võrreldes tavaliste ristkülikukujuliste alumiiniumtakistitega.
- Täielikult kaetud konstruktsioon - täielik kapseldus kaitseb tolmu, niiskuse, vibratsiooni, oksüdatsiooni ja mehaaniliste löökide eest.
- Suurepärane soojusjuhtivus - Kvartsliivatäidis kannab kiiresti sisemise soojuse alumiiniumkorpusesse, toetades suuremat võimsustihedust.
- Lai takistuste vahemik – saadaval vahemikus 0,01 Ω kuni 120 kΩ, takistuste tolerantsidega ±3%, ±5% ja ±10%.
- Usaldusväärne mehaaniline tugevus - Lai alumiiniumist alus tagab pideva vibratsiooni all töötavate seadmete kindla kinnituse.
- Paindlikud ühendusvõimalused - Saadaval roostevabast terasest klemmide või kõrge temperatuuriga juhtjuhtmetega erinevate paigaldusnõuete jaoks.
- Saadaval on kohandatud tootmine - võimsust, takistuse väärtust, mõõtmeid, klemme ja paigalduskonfiguratsioone saab kohandada OEM-projektide jaoks.
Trapetsikujuline alumiiniumkattega takisti sobib tööstussüsteemidele, mis nõuavad usaldusväärset võimsuse hajumist, suurt mehaanilist tugevust ja pikaajalist stabiilsust.
Muutuva sagedusega ajamid (VFD), servoajamid, mootori pidurdusahelad ja regeneratiivsed energia hajutamise süsteemid.
Kraanad, elevaatorid, valtspingid, kaevandusmasinad, kompressorid ja muud seadmed, mis töötavad sagedaste vibratsiooni- ja pidurdustingimustes.
Koormuspangad, toiteallika testimine, aku tühjendussüsteemid, dünaamilise koormuse simulatsioon ja tööstuslikud katsestendid.
Energiasalvestusseadmed, fotogalvaanilised inverterid, tuuleenergia muundurid, laadimisseadmed ja võimsuse muundamise süsteemid.
Elektrikilbid, jaotusseadmed, automaatikasüsteemid ja OEM-masinad, mis nõuavad kompaktseid, suletud ja suure töökindlusega toitetakisteid.
Õige paigaldus on optimaalse soojusliku jõudluse ja pika kasutusea saavutamiseks hädavajalik.
Enne paigaldamist veenduge, et takistuse väärtus, nimivõimsus, tööpinge ja mõõtmed vastavad seadme nõuetele.
Kontrollige, et alumiiniumkorpus, klemmid ja kinnitusavad ei oleks deformeerunud, pragudeta ega transpordikahjustusteta.
Paigaldage takisti kindlalt, kasutades aluse kinnitusavasid. Hea mehaanilise stabiilsuse säilitamiseks veenduge, et kinnituspind oleks tasane ja jäik.
Keskmise ja suure võimsusega rakenduste puhul kandke soojusülekande parandamiseks takisti aluse ja paigaldusplaadi või jahutusradiaatori vahele õhuke kiht termilist segu.
Ühendage klemmid või juhtjuhtmed kindlalt ja kontrollige, et kõik elektriühendused oleksid tihedad, et vältida liigset kontakttakistust.
Paigaldage takisti hästi ventileeritavasse kohta. Suletud elektrikilpide puhul on suure võimsusega töötamisel soovitatav kasutada sundõhkjahutust.
Mõõtke takistuse väärtus enne vooluringi pingestamist ja jälgige töötemperatuuri esmase kasutuselevõtu ajal.
Takistielement on täppiskeeratud kvaliteetse nikkel-kroomi (Ni-Cr) või konstantaani sulamist traati, et tagada stabiilne elektriline jõudlus, kõrge ülekoormusvõime ja pikk kasutusiga.
Vastupidav vilgukivist isolatsioonikiht isoleerib elektriliselt takistustraadi alumiiniumist korpusest, säilitades samal ajal suurepärase dielektrilise tugevuse kõrgel temperatuuril.
Sisemine õõnsus on täidetud kõrge puhtusastmega kvartsliiva ja kuumakindla vaiguga, luues tõhusa soojusjuhtivuse tee, mis kannab kiiresti soojuse takistielemendist alumiiniumkorpusesse.
Ekstrudeeritud alumiiniumist korpusel on optimeeritud trapetsikujuline profiil, mis suurendab jahutuspinda ja parandab loomulikku õhu konvektsiooni võrreldes tavaliste ristkülikukujuliste korpustega.
Saadaval kas roostevabast terasest klemmide või kõrge temperatuuriga juhtmetega, et vastata erinevatele paigaldus- ja juhtmestikunõuetele.
| Mudeli kood | Kirjeldus | Näide |
|---|---|---|
| AUTO | Trapetsikujuline alumiiniumist plakeeritud takistite seeria | AUTO |
| 1500W | Nimivõimsus | 1500W |
| 27R | Nimetatud takistus | 27Ω |
| J | Vastupanu taluvus | J = ±5% (valikuline: H = ±3%, K = ±10%) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Võimsusvahemik | 50W--6kW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω--120kΩ |
| Vastupanu taluvus | ±3% / ±5% / ±10% |
| Kaitse reiting | IP00 |
| Temperatuuri koefitsient (TCR) | ≤300 ppm/°C |
| Leegiaeglustaja reiting | UL 94V-2 |
| Standardne | GB/T 5792 |
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Dielektriline vastupidavuspinge | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10× nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Laadi eluiga | Tsükliline töö (10 s ON / 90 s OFF) | ＞ 9000 tundi |
| Niiskuse kuumakindlus | 40°C ±2°C, 90-95% suhteline niiskus, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Kiire temperatuuriga jalgrattasõit | -55 °C / 55 °C / 155 °C, iga 15 minutit, 5 tsüklit | ΔR ≤ ±(2%R + 0,05Ω) |
| Kuumakindlus | 350°C 2 tundi | Nähtavat värvimuutust ega kahjustusi pole |
| Temperatuuri koefitsient | Nimikoormus vs külmakindlus | ＜300 ppm/°C |
| Leegikindlus | 10× nimivõimsus 5 minutiks | Pole süttimist ega lahtist tuld |
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Terminali tugevus | 45N / 30s | Ei mingit lõdvenemist ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5--200Hz, 1g, 98m/s² | Nähtavaid konstruktsioonikahjustusi pole |
| Vastupidavus jootmiskuumusele | Klemmid 3 sekundiks 350±5°C joodisesse sukeldatud | ΔR ≤ ±(1%R + 0,05Ω) |
| Välimus | Visuaalne kontroll | Nähtavaid kahjustusi pole, selge märgistus |
| Jootetavus | Klemmid Sukeldatud 235±5°C joodisesse 5 sekundiks | joote katvus ≥95% |
| Võrdlusüksus | Trapetsikujuline alumiiniumkattega takisti | Tavaline ristkülikukujuline alumiiniumkorpusega takisti |
|---|---|---|
| Eluaseme disain | Trapetsikujuline profiil suurendab soojuse hajumise pindala ja õhuvoolu efektiivsust | Standardne ristkülikukujuline korpus väiksema jahutuspinnaga |
| Soojusjuhtimine | Kvartsiga täidetud konstruktsioon kannab soojuse kiiresti alumiiniumkorpusesse, et tagada stabiilsem töötemperatuur | Soojuse hajumine sõltub peamiselt korpuse pinnast, mille tulemuseks on madalam soojusefektiivsus |
| Paigaldamise stabiilsus | Lai alus tagab suurepärase mehaanilise stabiilsuse vibratsioonitundlikele seadmetele | Kitsam põhi pakub väiksemat vastupidavust vibratsioonile |
| Keskkonnakaitse | Täielikult suletud konstruktsioon on vastupidav tolmule, niiskusele, oksüdatsioonile ja mehaanilisele saastumisele | Standardne tihendus pakub karmides tööstuskeskkondades piiratud kaitset |
| Kõrge vastupidavuse võime | Takistuse väärtused on saadaval kuni 120 kΩ stabiilse jõudlusega | Suure takistusega võimalused on üldiselt piiratumad |
V: Trapetsikujuline alumiiniumkorpus suurendab välist jahutuspinda ja parandab loomulikku õhuvoolu takisti ümber. Samuti pakub see parema mehaanilise stabiilsuse tagamiseks laiema kinnitusaluse, mistõttu sobib see raskeveokite tööstusseadmete jaoks.
V: Jah. Kvartsiga täidetud kapsel kannab tõhusalt sisesoojuse alumiiniumkorpusesse, võimaldades takistil vastu pidada korduvatele pidurdustsüklitele ja lühiajalistele ülekoormustele, säilitades samal ajal usaldusväärse jõudluse.
V: Jah. Soovi korral saab integreerida valikulisi sisseehitatud termolüliteid või temperatuuriandureid, et pakkuda täiendavat kaitset ülekuumenemise eest järelevalveta või ohutuse seisukohalt olulistes rakendustes.
V: Jah, eeldusel, et kõigil takistitel on identsed spetsifikatsioonid. Koormuse ühtlase jaotuse ja pikaajalise töökindluse tagamiseks tuleks säilitada ühtlane ventilatsioon, tasakaalustatud juhtmestik ja õige soojuse hajumine.
- Professionaalne jõutakistite tootja, kellel on aastatepikkune kogemus tööstusliku jõuelektroonika vallas.
- OEM- ja ODM-i kohandamine takistuse, võimsuse, mõõtmete, klemmide ja paigaldusvõimaluste jaoks.
- Range kvaliteedikontroll koos põhjaliku elektrilise ja mehaanilise testimisega enne saatmist.
- Kiire tootmine ja stabiilne tarnimine nii tavamudelite kui ka kohandatud projektide jaoks.
- Tehniline tugi, mis aitab klientidel valida nende rakenduse jaoks sobivaima takistilahenduse.
