Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

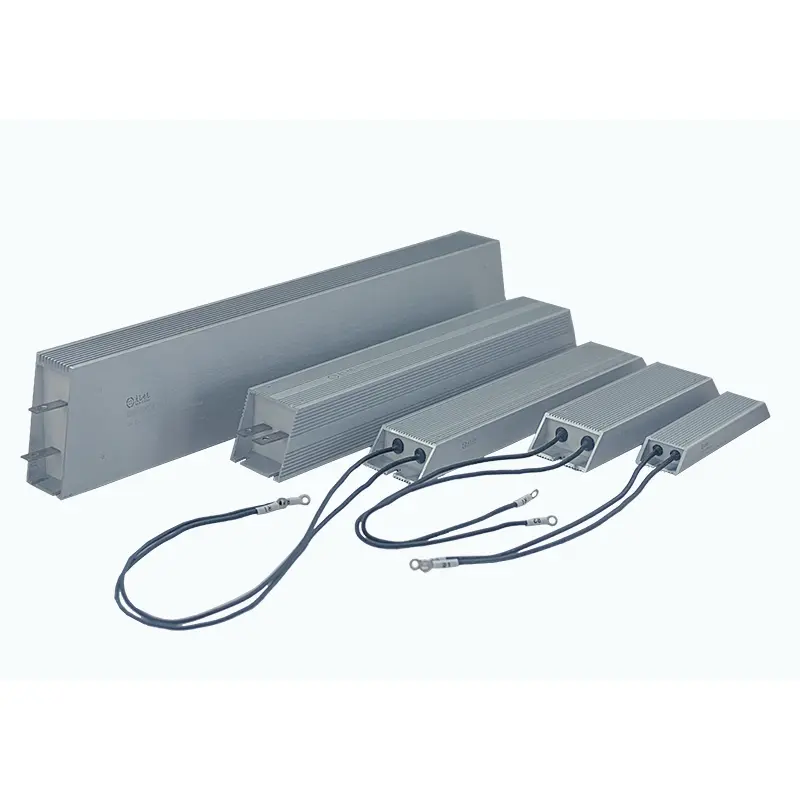

DUFEW mitteinduktiivne alumiiniumkattega takisti on spetsiaalselt ette nähtud kiirete lülitusahelate, impulss-toitesüsteemide, inverterirakenduste ja täppiselektroonikaseadmete jaoks, kus tavalised traattakistid võivad kannatada parasiitide induktiivsuse mõju all.
Unlike standard power resistors that generate additional inductive reactance during rapid current changes, DUFEW adopts an advanced Ayrton-Perry bifilar winding structure to minimize magnetic field coupling and achieve ultra-low inductance performance.
By improving current response and reducing switching interference, this resistor helps protect sensitive power components, improve waveform stability, and enhance the reliability of high-frequency electronic systems.
Available from 50W to 6KW, with resistance values from 0.01Ω to 120kΩ, DUFEW provides customized low inductance resistor solutions for power electronics manufacturers, inverter suppliers, automation companies, and industrial equipment builders.
Kaasaegses jõuelektroonikas kasvab lülitussagedus jätkuvalt, samal ajal kui komponendid muutuvad elektrimüra ja pingekõikumiste suhtes tundlikumaks.
Tavaline takisti võib voolu kiirete üleminekute ajal tekitada soovimatut induktiivsust, põhjustades:
- Pinge ületamine
- Voolu lainekuju moonutus
- EMI häired
- Pooljuhtide stress
- Juhtimissüsteemi ebastabiilsus
DUFEW mitteinduktiivne alumiiniumkattega takisti on välja töötatud stabiilse elektrilise jõudluse säilitamiseks kiiresti muutuvates voolutingimustes.
| Jõudlusfunktsioon | Tehniline väärtus |
|---|---|
| Ülimadala induktiivsusega mähiste disain | Minimeerib soovimatud induktiivsed efektid kiirel ümberlülitamisel |
| Ayrton-Perry bifilaarne mähis | Tühistab voolu tekitatud magnetväljad |
| Kiire elektriline reaktsioon | Parandab siirdeahela jõudlust |
| Stabiilne impulsskoormuse võime | Tegutseb korduvate laadimis- ja tühjendustsüklitega |
| Madalad elektromagnetilised häired | Vähendab tundlikke ahelaid mõjutavat müra |
| Alumiiniumist soojusjuhtimisstruktuur | Säilitab usaldusväärse töö suure võimsusega tingimustes |
Sisemine mähisestruktuur on võtmetegur, mis eristab madala induktiivsusega takisteid tavapärastest traatmähise konstruktsioonidest. DUFEW kasutab Ayrton-Perry bifilaarse mähise põhimõtet, kasutades kahte vastassuunda keritud takistustraati, et vähendada voolu ajal tekkivaid magnetvälju.
Võimaldades kahe mähise magnetväljadel üksteist osaliselt tühistada, vähendab see struktuur oluliselt netomagnetvoogu ja minimeerib parasiitide induktiivsust, võimaldades kiiremat elektrilist reaktsiooni ja paremat jõudlust kiirete lülitusrakenduste puhul.
Kõrgsageduslikud lülitussüsteemid kogevad sageli kiireid voolumuutusi, kus parasiitne induktiivsus võib tekitada soovimatuid pinge hüppeid ja mõjutada vooluahela stabiilsust. DUFEWi madala induktiivsusega takistid on mõeldud siirdeenergia tõhusaks käsitlemiseks, lülitustippude summutamiseks, lainekuju stabiilsuse parandamiseks ja tundlike pooljuhtkomponentide pinge vähendamiseks.
Need sobivad eriti hästi:
- IGBT inverteri ahelad
- MOSFET lülitussüsteemid
- PWM võimsusmuundurid
- Kõrgsageduslikud elektroonilised koormused
Regeneratiivse või dünaamilise pidurdamise ajal tuleb süsteemi stabiilsuse säilitamiseks liigne energia kiiresti tühjendada. Madala induktiivsusega struktuur parandab pidurdusreaktsiooni, vähendab lülitushäireid ja aitab kaitsta inverteri toitemooduleid mööduvate elektriliste pingete eest.
Kõrgsageduslikes toitesüsteemides võib parasiitne induktiivsus mõjutada lülituslainekujusid ja üldist tõhusust. DUFEWi madala induktiivsusega takistid pakuvad kiireid reageerimisomadusi selliste rakenduste jaoks nagu summutusahelad, voolu piiravad ahelad ja impulssneeldumisahelad.
Elektrooniliste testimissüsteemide puhul mõjutavad takistuskomponentide reaktsiooniomadused otseselt mõõtmise täpsust. Optimeeritud madala induktiivsusega disain aitab saavutada täpsemat impulssreaktsiooni, vähendada signaali moonutusi ja parandada testi korratavust.
| Struktuur | Funktsioon |
|---|---|
| Sulami takistustraat | Tagab stabiilsed takistusomadused |
| Sümmeetriline bifilaarne mähis | Vähendab magnetilist sidumist |
| Vilgukivist isolatsioonikiht | Eraldab mähiskihid ja parandab stabiilsust |
| Kvartsist termotäidis | Parandab soojusjuhtivust |
| Alumiiniumist korpus | Pakub mehaanilist kaitset ja soojusjuhtimist |
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Mitteinduktiivne alumiiniumkattega takisti |
| Põhifunktsioon | Madal induktiivsus |
| Mähise tehnoloogia | Ayrton-Perry bifilari mähis |
| Võimsusvahemik | 50W - 6KW |
| Vastupidavuse vahemik | 0,01 Ω -- 120 kΩ |
| Tööpinge | ≤1200V |
| Vastupanu taluvus | ±3%, ±5%, ±10% |
| Temperatuuri koefitsient | ≤300 ppm/℃ |
| Korpuse materjal | Alumiiniumisulam |
| Isolatsioonimaterjal | Kõrge temperatuuriga leegiaeglustav ühend |
| Dielektriline tugevus | 2500VAC / 60s |
| Isolatsioonitakistus | ≥100MΩ |
| Standardne | GB-5792 |
| Võrdlusüksus | DUFEW mitteinduktiivne alumiiniumkattega takisti | Tavaline traattakisti |
|---|---|---|
| Praegune vastus | Mõeldud kiirete voolumuutuste jaoks | Piiratud parasiitide induktiivsusega |
| Magnetiline efekt | Vastandlikud magnetväljad tühistavad üksteist | Magnetväljad kogunevad |
| Jõudluse vahetamine | Sobib kõrgsageduslikele ahelatele | Sobib peamiselt madala sagedusega rakendusteks |
| EMI juhtimine | Vähendatud elektromagnetiliste häirete oht | Kõrgem müra tekitamine |
| Pooljuhtide kaitse | Aitab vähendada pinge hüppeid | Võib suurendada mööduvat stressi |
| Tööstus | Tüüpiline kasutus |
|---|---|
| Jõuelektroonika | Kõrgsageduslik energia neeldumine |
| EV laadimissüsteemid | Kaitseahelate lülitamine |
| Päikeseenergia inverterid | DC energia tühjenemine |
| Tuuleenergiasüsteemid | Konverteri kaitse |
| Servo ajamid | Dünaamiline pidurdamine |
| Tööstusautomaatika | Kiired juhtimissüsteemid |
| Laboratoorsed seadmed | Täppisimpulsi testimine |
DUFEW toetab kohandatud mitteinduktiivsete takistite arendamist vastavalt rakenduse nõuetele.
Saadaval kohandamine:
| Kohandatud üksus | Valikud |
|---|---|
| Vastupanu väärtus | 0,01Ω-120kΩ |
| Võimsuse reiting | 50W-6KW |
| Induktiivsuse nõue | Madala induktiivsusega kohandatud disain |
| Mõõtmed | Standard- või erikorpus |
| Terminalid | Roostevabast terasest klemmid või kõrge temperatuuriga juhtmed |
| Elektrilised parameetrid | Kohandatud vastavalt vooluringi nõuetele |
Kuna kiired voolumuutused võivad tekitada tavalistes takistites parasiit-induktiivsust, põhjustades pinge hüppeid ja elektrilist müra. Mitteinduktiivsed takistid vähendavad neid mõjusid ja parandavad vooluahela stabiilsust.
Peamine erinevus on sisemise mähise tehnoloogia. DUFEW kasutab Ayrton-Perry bifilaarset mähist, et vähendada magnetvälja vastasmõju, samas kui standardtakistid kasutavad tavaliselt tavalist ühesuunalist mähist.
Jah. Neid kasutatakse tavaliselt inverteri pidurdusahelates, impulsside neeldumisahelates ja kiiret reageerimist nõudvates jõuelektroonikasüsteemides.
Jah. DUFEW pakub originaalseadmete tootjate kohandamist takistuse väärtuse, võimsuse, mehaaniliste mõõtmete, klemmide ja madala induktiivsuse nõuete jaoks.
