Pakume laiaulatuslikku portfelli, mis hõlmab takisteid, piduriseadmeid, reaktoreid, jõufiltreid ja trafosid, koos täielike kohandamisvõimalustega, et vastata erinevatele rakendusnõuetele.

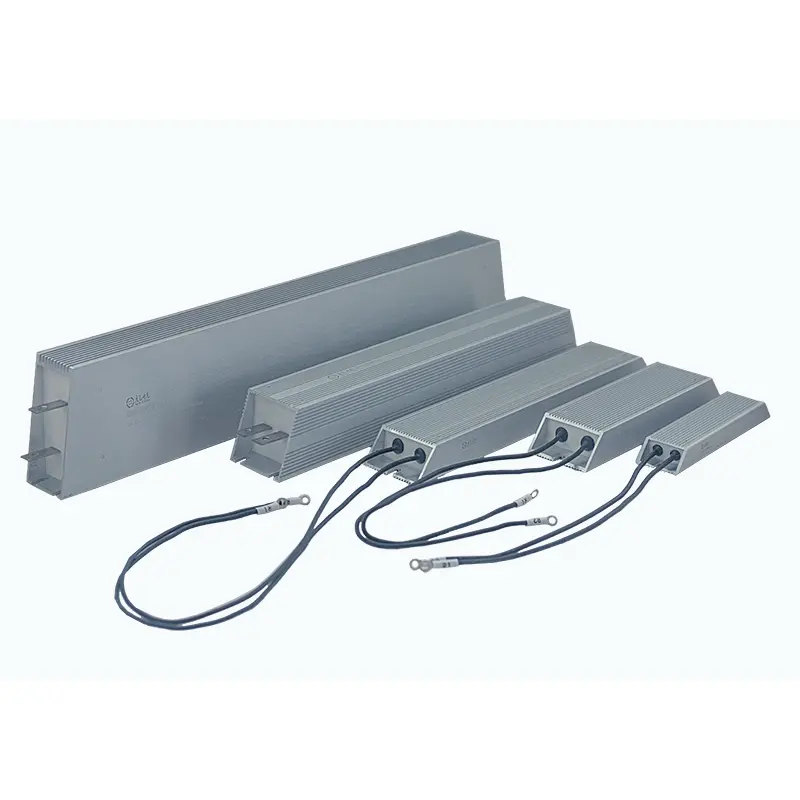

DUFEW Ultra-Thin Aluminium Clad Resistor on mõeldud tööstuslikeks rakendusteks, kus paigaldusruum on piiratud, kuid oluline on usaldusväärne võimsuse hajumine. Üliõhukese alumiiniumkorpuse ja täielikult suletud konstruktsiooniga see pakub tõhusat soojuse hajumist, suurepärast keskkonnakaitset ja stabiilset jõudlust dünaamilise pidurdamise, servoajamite, VFD-de, koormuspankade ja võimsuse juhtimissüsteemide jaoks.
Saadaval võimsusega 50 W kuni 6 kW, takistusväärtustega 0,01 Ω kuni 120 kΩ ja tööpingega kuni 1200 V, toetab OEM- ja ODM-i kohandamist erinevate tööstusnõuete täitmiseks.
Takisti on valmistatud täpselt keritud nikkel-kroom (Ni-Cr) või konstantse takistusega traadist, mis on isoleeritud vilgukivikihtidega ja mis on täielikult kapseldatud alumiiniumisulamist korpusesse, kasutades leegiaeglustavat ja suure isolatsiooniga segu. See suletud konstruktsioon parandab soojusülekannet, kaitstes samal ajal takistuselementi tolmu, niiskuse, oksüdatsiooni ja vibratsiooni eest.
Selle üliõhuke profiil, mille minimaalne paksus on vaid 6--8 mm, võimaldab otsest paigaldust kompaktsetesse elektriseadmetesse, kuhu tavalised alumiiniumkorpusega takistid ei mahu. Erinevate rakendusnõuete jaoks on saadaval mitu klemmitüüpi, paigaldusvõimalusi ja elektrilisi spetsifikatsioone.
| Mudeli kood | Kirjeldus |
|---|---|
| AUTO | Üliõhuke alumiiniumkattega takisti |
| 1500W | Nimivõimsus |
| 27R | Nimetatud takistus |
| J | Resistentsuse tolerants (J=±5%, K=±10%, H=±3%) |
| Parameeter | Spetsifikatsioon |
|---|---|
| Võimsusvahemik | 50W--6kW |
| Tööpinge | ≤1200V |
| Vastupidavuse vahemik | 0,01Ω--120kΩ |
| Vastupanu taluvus | ±3% / ±5% / ±10% |
| Kaitse reiting | IP00 |
| Temperatuuri koefitsient (TCR) | ≤300 ppm/°C |
| Leegiaeglustaja reiting | UL 94V-2 |
| Standardne | GB/T 5792 |
Õige võimsustakisti valimine tähendab enamat kui takistuse ja võimsuse valimine. DUFEW keskendub usaldusväärse termilise jõudluse, ühtlase tootmiskvaliteedi ja paindliku kohandamise pakkumisele tööstuslike rakenduste jaoks kogu maailmas.
Üliõhuke alumiiniumkorpus, mille minimaalne paksus on vaid 6–8 mm, võimaldab paigaldada mitu seadet kõrvuti, mistõttu on see ideaalne kompaktsete juhtkappide, servoajamite ja VFD-süsteemide jaoks.
Iga takisti valmistamisel kasutatakse täppistakistustraadi mähist, kvaliteetseid isoleermaterjale, automatiseeritud tootmisprotsesse ja ranget kvaliteedikontrolli, et tagada ühtlane elektriline jõudlus ja pikk kasutusiga.
DUFEW toetab kohandatud takistuse väärtusi, võimsuse nimetusi, korpuse mõõtmeid, klemmide konfiguratsioone, juhtmete valikuid, kinnitusstruktuure ja madala induktiivsusega konstruktsioone vastavalt kliendi joonistele või tehnilistele spetsifikatsioonidele.
Aastatepikkuse tööstusliku toitetakistite tootmise kogemusega DUFEW tarnib usaldusväärseid lahendusi automaatikaseadmete tootjatele, süsteemiintegraatoritele, edasimüüjatele ja OEM-klientidele kogu maailmas.
Kompaktne alumiiniumsulamist korpus on vaid 6–8 mm paksune, mis aitab maksimeerida paigaldusruumi elektrikilpides ja kompaktsetes tööstusseadmetes.
Suure isolatsiooniga leegiaeglustav segu tihendab takistuselemendi täielikult, tagades suurepärase vastupidavuse tolmule, niiskusele, vibratsioonile ja oksüdatsioonile.
Alumiiniumist korpus ja soojust juhtiv täitematerjal kannavad kiiresti soojust paigalduspinnale või jahutusradiaatorile, parandades jahutuse efektiivsust ja võimsustihedust.
Saadaval klemmi- või juhtmeühendustega takisti saab kohandada takistuse väärtuse, võimsuse reitingu, mõõtmete ja paigaldusstiili järgi, et see sobiks erinevate rakendustega.
Nii õhukese kui 6–8 mm profiiliga sobib takisti hõlpsasti kompaktsetesse juhtkappidesse, servosüsteemidesse ja VFD-desse, võimaldades suuremat paigaldustihedust jõudlust ohverdamata.
Suletud alumiiniumkorpus ja leegiaeglustav segu kaitsevad tõhusalt sisemist takistuselementi tolmu, niiskuse, oksüdatsiooni ja vibratsiooni eest, parandades pikaajalist töökindlust.
Alumiiniumist korpus toimib tõhusa jahutusradiaatorina, kandes soojuse kiiresti takistuselemendist eemale. Kui see on paigaldatud metallplaadile või välisele jahutusradiaatorile, paraneb soojustõhusus veelgi.
Disainitud suure võimsusega kompaktses pakendis, mistõttu on see ideaalne rakenduste jaoks, kus paigaldusruum on piiratud, kuid on vaja usaldusväärset energia hajutamist.
Saadaval vahemikus 0,01 Ω kuni 120 kΩ, takistuse tolerantsiga ±3%, ±5% ja ±10%, mis hõlmab nii väikese takistusega pidurdamist kui ka suure takistusega koormusrakendusi.
DUFEW pakub OEM- ja ODM-teenuseid, sealhulgas kohandatud mõõtmeid, takistuse väärtusi, võimsuse reitinguid, klemmide stiile, juhtjuhtmeid, paigalduskonfiguratsioone ja madala induktiivsusega konstruktsioone.
Erinevalt tavalistest avatud tüüpi takistitest on Ultra-Thin Alumiinium Clad Resistor mõeldud kompaktsetele elektrisüsteemidele, mis nõuavad tõhusat soojusjuhtimist ja usaldusväärset keskkonnakaitset.
Ideaalne regeneratiivpidurdusahelate jaoks kompaktsetes servosüsteemides, kus paigaldusruum on piiratud.
Kasutatakse dünaamiliseks pidurdamiseks, energia hajutamiseks ja pinge stabiliseerimiseks tööstuslikes invertersüsteemides.
Sobib aku laadimis-/tühjenemisseadmetele, eellaadimisahelatele ja energia hajutamise rakendustele.
Pakub stabiilseid takistuslikke koormusi toiteallikatele, aku testimisele, tööstuslikele testimisseadmetele ja elektroonilistele koormussüsteemidele.
Laialdaselt kasutatav PLC-juhtkappides, automaatikasüsteemides, robootikas, CNC-seadmetes ja kompaktsetes elektrilistes juhtpaneelides.
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Dielektriline vastupidavuspinge | 2500VAC / 50Hz / 60s | Lekkevool ≤10mA |
| Isolatsioonitakistus | 1000VDC | ≥100MΩ |
| Lühiajaline ülekoormus | 10× nimivõimsus 5 sekundiks | Nähtavaid kahjustusi pole |
| Laadi eluiga | Tsükliline töö (10 s ON / 90 s OFF) | ＞ 9000 tundi |
| Niiskuse kuumakindlus | 40°C ±2°C, 90-95% suhteline niiskus, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Kiire temperatuuriga jalgrattasõit | -55 °C / 55 °C / 155 °C, igaüks 15 minutit, 5 tsüklit | ΔR ≤ ±(2%R + 0,05Ω) |
| Kuumakindlus | 350°C / 2h | Nähtavaid kahjustusi ega värvimuutusi pole |
| Temperatuuri koefitsient (TCR) | Nimetatud vs esialgne takistus | ＜300 ppm/°C |
| Leegikindlus | 10× nimivõimsus 5 min | Süüde puudub |
| Iseloomulik | Testimistingimused | Esitus |
|---|---|---|
| Terminali tugevus | 45N / 30s | Ei mingit lõdvenemist ega nähtavaid kahjustusi |
| Vibratsioonikindlus | 5--200Hz, 1g, 98m/s² | Konstruktsioonikahjustusi ei esine |
| Vastupidavus jootmiskuumusele | 350±5°C Joote, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Välimus | Visuaalne kontroll | Nähtavaid kahjustusi pole, selge märgistus |
| Jootetavus | 235±5°C Joote, 5s | joote katvus ≥95% |
| Võrdlusüksus | DUFEW üliõhuke alumiiniumkattega takisti | Tavaline toitetakisti |
|---|---|---|
| Eluaseme disain | Üliõhuke alumiiniumkorpus täielikult suletud potiga | Enamasti avatud või poolkinnine konstruktsioon |
| Paigaldusruum | Õhuke 6--8 mm profiil võimaldab kompaktset kõrvuti paigaldamist | Suurem korpus nõuab rohkem paigaldusruumi |
| Keskkonnakaitse | Parem vastupidavus tolmule, niiskusele, vibratsioonile ja oksüdatsioonile | Piiratud keskkonnakaitse karmides tingimustes |
| Soojuse hajumine | Alumiiniumkorpus toetab parema jahutuse tagamiseks otsest šassii või jahutusradiaatori kinnitust | Toetub peamiselt looduslikule õhujahutusele |
| Vastupidavuse vahemik | Lai vahemik 0,01Ω kuni 120kΩ | Sõltuvalt konstruktsioonist on tavaliselt piiratud takistusvahemik |
| Rakendus | Kompaktsed tööstusseadmed, VFD-d, servosüsteemid, akuseadmed ja koormuse testimine | Üldotstarbelised võimsuse hajumise rakendused |
| Kohandamine | Toetab kohandatud mõõtmeid, klemme, juhtjuhtmeid, võimsuse ja takistuse väärtusi | Piiratud kohandamine |
V: Selle peamine eelis on üliõhuke struktuur, mille paksus on vaid 6–8 mm. See kompaktne disain tagab tõhusa võimsuse hajumise, vähendades samal ajal paigaldusruumi, muutes selle sobivaks servoajamite, VFD-süsteemide, akuseadmete ja tööstuslike juhtkappide jaoks, kus ruumi on vähe.
V: Jah. Lame alumiiniumist alus võimaldab otsest kinnitamist metallraamile või välisele jahutusradiaatorile. Termomäärde kandmine kontaktpindade vahele võib veelgi parandada soojusülekande efektiivsust ja toetada suuremat pidevat töövõimet.
V: Täielikult suletud alumiiniumkorpus koos leegiaeglustava isolatsioonikihiga pakub tõhusat kaitset tolmu, niiskuse, vibratsiooni ja oksüdatsiooni eest. Võrreldes avatud takististruktuuridega pakub see disain paremat keskkonnaga kohanemisvõimet, samas kui välistingimustes või kõrge kaitsega rakenduste jaoks saab lisada täiendava kaitseümbrise.
V: Jah. DUFEW pakub OEM-i ja ODM-i kohandamist konkreetsete elektriliste, mehaaniliste ja paigaldusnõuete alusel. Kohandatud valikud hõlmavad takistuse väärtust, võimsust, korpuse mõõtmeid, klemmide ja juhtjuhtmete konfiguratsiooni, kinnitusstruktuuri, madala induktiivsusega konstruktsiooni ja muid erispetsifikatsioone. Kliendid saavad esitada jooniseid või tehnilisi nõudeid ning DUFEWi insenerid hindavad ja töötavad välja sobiva lahenduse.
V: Neid kasutatakse tavaliselt rakendustes, mis nõuavad kompaktset suurust ja usaldusväärset soojuse hajumist, sealhulgas servoajamite süsteemid, muutuva sagedusega ajamid, dünaamilised pidurdusahelad, aku laadimis- ja tühjendusseadmed, tööstusautomaatikasüsteemid, toiteallikad, elektroonilised koormussüsteemid ja taastuvenergia seadmed.
DUFEW pakub OEM- ja ODM-i tootmisteenuseid tööstuslikele toitetakistite rakendustele, toetades seadmete tootjaid, turustajaid ja süsteemiintegraatoreid kohandatud lahendustega, mis hõlmavad elektrilist jõudlust, mehaanilist struktuuri ja paigaldusnõudeid.
Kohandamise võimalused hõlmavad võimsust 50 W kuni 6 kW, takistuse väärtusi 0,01 Ω kuni 120 kΩ, korpuse mõõtmeid, klemmide ja juhtmete konfiguratsioone, kinnitusstruktuure, madala induktiivsusega kujundusi, kohandatud silte, logosid ja rakendusepõhiseid modifikatsioone.
Iga kohandatud toode töötatakse välja tehniliste hinnangute ja tootmiskontrolli kaudu, et tagada usaldusväärne soojuslik jõudlus, elektriline stabiilsus ja pikaajaline töötamine tööstuskeskkonnas.
Õige takisti valimine aitab maksimeerida süsteemi töökindlust ja kasutusiga. Mudeli valimisel võtke arvesse järgmisi tegureid:
| Valiku üksus | Soovitus |
|---|---|
| Võimsuse reiting | Valige piisava ohutusvaruga pideva või katkendliku töötsükli järgi. |
| Vastupanu väärtus | Vastake muunduri, servoajami või elektriahela nõuetele. |
| Tööpinge | Veenduge, et maksimaalne tööpinge ei ületaks toote spetsifikatsiooni. |
| Jahutusmeetod | Suurema võimsusega rakenduste jaoks paigaldage takisti metallplaadile või jahutusradiaatorile. |
| Paigaldusruum | Valige mõõtmed olemasoleva kapi või seadme ruumi põhjal. |
| Ühenduse tüüp | Valige vastavalt paigaldusnõuetele klemmi või juhtme konfiguratsiooni vahel. |
Kui te pole kindel, milline mudel teie rakendusele kõige paremini sobib, võib DUFEWi insenerimeeskond soovitada teie töötingimustest lähtuvalt kõige sobivamat lahendust.
- Professionaalne tööstuslike jõutakistite ja pidurduslahenduste tootja
- Stabiilne tootekvaliteet koos range tootmise ja kvaliteedikontrolliga
- Paindlikud OEM- ja ODM-teenused ülemaailmsetele seadmetootjatele
- Kiire reageerimine tehnilisele toele ja projekti hindamisele
- Standard- ja kohandatud toodete usaldusväärne tarnimine
- Täielik tooteportfell, mis hõlmab traat-, gofreeritud, torukujulisi, alumiiniumkorpusega, pidurdus- ja kohandatud jõutakisteid
Kas otsite usaldusväärset üliõhukese alumiiniumkattega takisti tarnijat?
DUFEW pakub standardtooteid ja kohandatud lahendusi tööstusautomaatika, taastuvenergia, mootoriajamite, testimisseadmete ja jõuelektroonika jaoks.
Võtke meie insenerimeeskonnaga ühendust juba täna:
- Tootesoovitused
- Tehniline konsultatsioon
- OEM-i ja ODM-i tugi
- Näidistaotlused
- Konkurentsivõimelised hinnapakkumised
DUFEW – teie usaldusväärne tööstusliku toitetakisti tootja Hiinas.
