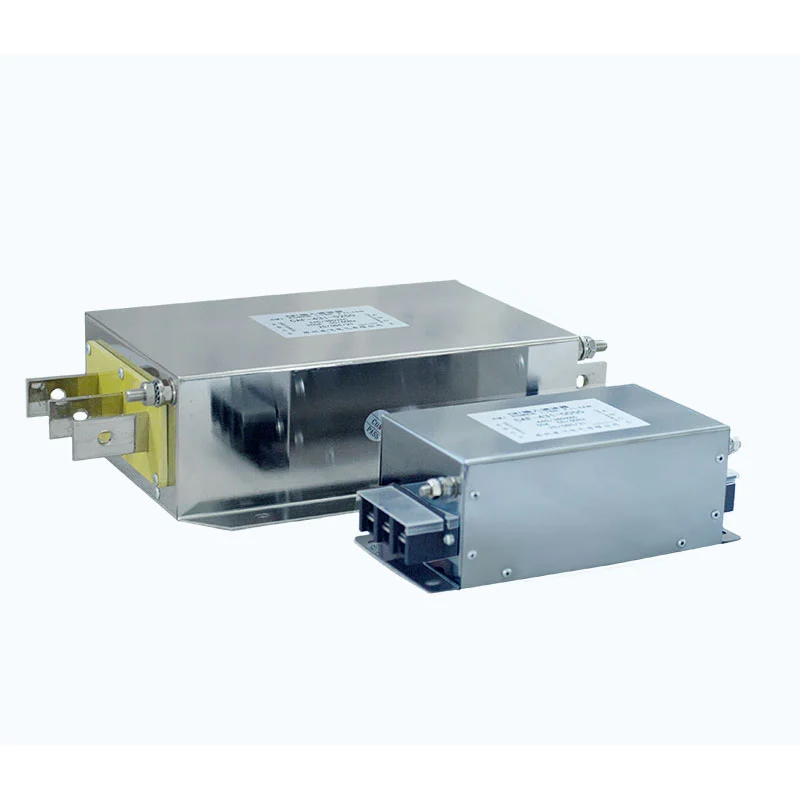

Elektromagnetilise ühilduvuse filter

Kaasaegsed tööstuslikud ajamisüsteemid kasutavad kiiret lülitustehnoloogiat, et parandada energiatõhusust ja mootori juhtimise täpsust. Inverteri lülitustoimingud võivad aga tekitada juhtivaid häireid, tavarežiimi voolu ja kõrgsageduslikku müra, mis võivad mõjutada ümbritsevaid seadmeid ja süsteemi üldist EMC jõudlust.

Dufew elektriline elektromagnetiline ühilduvusfilter integreerib optimeeritud filtreerimiskomponendid, sealhulgas:

- Ühisrežiimi drosselid

- X/Y ohutuskondensaatorid

- Filterreaktorid

- Summutavad komponendid

Filtreerimisvõrk loob kõrge impedantsi soovimatute kõrgsageduslike häirete jaoks, säilitades samal ajal stabiilse jõuülekande.

Olenevalt paigaldusnõuetest aitab filter juhtida:

- Toitevõrku tagasi pöörduvad juhitud häired

- Jõuelektroonika tekitatud kõrgsageduslik lülitusmüra

- Ühisrežiimi vool seadmete ja maanduse vahel

- Elektromagnetilised häired, mis mõjutavad läheduses asuvaid seadmeid

Lahendus aitab:

- Parandage elektromagnetilise ühilduvuse jõudlust

- Vähendage ühendatud seadmete vahelisi häireid

- Suurendage VFD ja servosüsteemi stabiilsust

- Toetage usaldusväärset tööstuslikku tööd

Integreeritud EMC-filtreerimisstruktuur

1. Kahepoolne häirete juhtimine

Tööstuslikud ajamisüsteemid võivad tekitada häireid nii toite sisendi kui ka mootori väljundi poolel. Dufew integreeritud filtreerimisstruktuur on kavandatud vähendama juhtivaid emissioone, piirama kõrgsageduslike häirete edastamist, lihtsustama kapi integreerimist ja toetama elektromagnetilist ühilduvust kogu süsteemis.

2. Ühisrežiimi ja diferentsiaalrežiimi mürasummutus

Elektromagnetilised häired võivad ilmneda elektriahelate ja maanduse vaheliste ühisrežiimi radade või toitejuhtmete vaheliste diferentsiaalrežiimi teede kaudu. Dufew optimeerib magnetilisi komponente ja kondensaatorivõrke, et käsitleda mõlemat häirerežiimi vastavalt nõutavatele filtreerimisomadustele.

3. Tööstusliku kvaliteediga magnetkomponentide disain

Filter kasutab optimeeritud magnetstruktuure, et tagada stabiilsed impedantsi omadused kogu nõutavas sagedusvahemikus. Disain arvestab filtreerimise jõudlust, magnetkadu, termilist käitumist ja pikaajalisi töötingimusi tööstuslikes rakendustes.

Tehnilised eelised

1. EMC jõudlus

Filter aitab kontrollida toiteelektroonika lülitamisest tekkivaid häireid, vähendada juhtivaid emissioone ja elektromagnetilisi häireid, toetades samal ajal ühendatud seadmete ühilduvust.

2. Optimeeritud VFD rakenduste jaoks

Inverteripõhiste süsteemide puhul võib filter aidata summutada kõrgsageduslikku lülitusmüra, tavarežiimi häireid ja kaabliga seotud elektromagnetkiirgust, toetades mootorite ja muude ühendatud elektriseadmete stabiilset tööd.

3. Paindlik tööstusintegratsioon

Dufew kavandab filtreerimislahendusi vastavalt erinevatele kapi- ja süsteeminõuetele koos kompaktsete paigaldusstruktuuride, lihtsustatud juhtmestiku, paindliku paigalduse ja kohandatud elektriliste parameetritega.

Tüüpilised rakendused

Dufew elektromagnetilise ühilduvuse filter sobib tööstussüsteemidele, mis nõuavad täiustatud häirete kontrolli.

Tüüpilised tööstusharud hõlmavad järgmist:

- Tööstusautomaatika

- CNC töötlemine

- Tootmisseadmed

- Meditsiinielektroonika

- Testimissüsteemid

- Täppis elektrooniline tootmine

Kohandatud EMC-filtrilahendused

Erinevad seadmed ja rakendused nõuavad erinevaid filtreerimisparameetreid. Dufew Electric pakub tööstusliku jõuelektroonika ja elektromagnetiliste häirete juhtimise jaoks sobivate filtrite spetsifikatsioonide kindlaksmääramiseks tehnilist tuge nimipinge, nimivoolu, lülitussageduse, kaabli pikkuse, paigalduskeskkonna ja elektromagnetilise ühilduvuse testimise nõuete alusel.

Kohandatud projektide jaoks saavad kliendid esitada tehniliseks hindamiseks seadmete parameetreid, elektrijooniseid, rakendustingimusi või EMC-testi nõudeid. Dufew Electric toetab nii standardset filtrivarustust kui ka rakendusespetsiifilisi konfiguratsioone.

Tootmisvõime ja kvaliteedi tagamine

Dufew Electric on spetsialiseerunud tööstuslikele jõuelektroonika komponentidele, sealhulgas EMC filtritele, harmooniliste filtritele, reaktoritele, piduritakistitele ja kohandatud elektrikomponentidele. Selle tootmisprotsessid võivad hõlmata magnetsüdamiku töötlemist, täppismähist, isolatsioonitöötlust, vaakumimpregneerimist ja elektriliste parameetrite kontrollimist.

Peamised kvaliteedikontrollid võivad hõlmata järgmist:

- Isolatsioonitakistuse testimine
- Dielektrilise vastupidavuse testimine
- Elektrilise jõudluse kontrollimine
- Temperatuuri tõusu valideerimine
- Lõplik kvaliteedikontroll

Dufew Electric toetab originaalseadmete tootjate tootmist, kohandatud filtrite väljatöötamist, insenerirakenduste tuge ja tööstusprojektide koostööd koos toote spetsifikatsioonide ja testimisnõuetega, mis on kohandatud vastavalt rakendusele ja kliendi nõudmistele.

Tehnilised andmed

Elektromagnetilise ühilduvuse filter vs standardne EMI filter

KKK

K1: Milleks kasutatakse elektromagnetilise ühilduvuse filtrit?

Elektromagnetilise ühilduvuse filter vähendab elektriliste elektroonikaseadmete tekitatud juhtivaid elektromagnetilisi häireid ja aitab parandada süsteemi EMC jõudlust.

Q2: Kuidas tuleks valida EMC-filter?

Valik sõltub nimipingest, vooluvõimsusest, lülitusomadustest, kaabli konfiguratsioonist, paigalduskeskkonnast ja nõutavast EMC jõudlusest.

K3: Kuhu on VFD-süsteemis filter paigaldatud?

Paigalduskoht sõltub süsteeminõuetest. Sisendpoolne filtreerimine aitab vähendada elektrivõrku edastatavaid häireid, samas kui väljundpoolne filtreerimine aitab kontrollida inverteri töötamise ajal tekkivat kõrgsageduslikku müra.

Q4: Kas Dufew saab EMC-filtreerimislahendusi kohandada?

Jah. Dufew pakub kohandatud EMC-filtrikujundusi vastavalt elektrilistele parameetritele, rakendustingimustele, kapi nõuetele ja projekti spetsifikatsioonidele.
