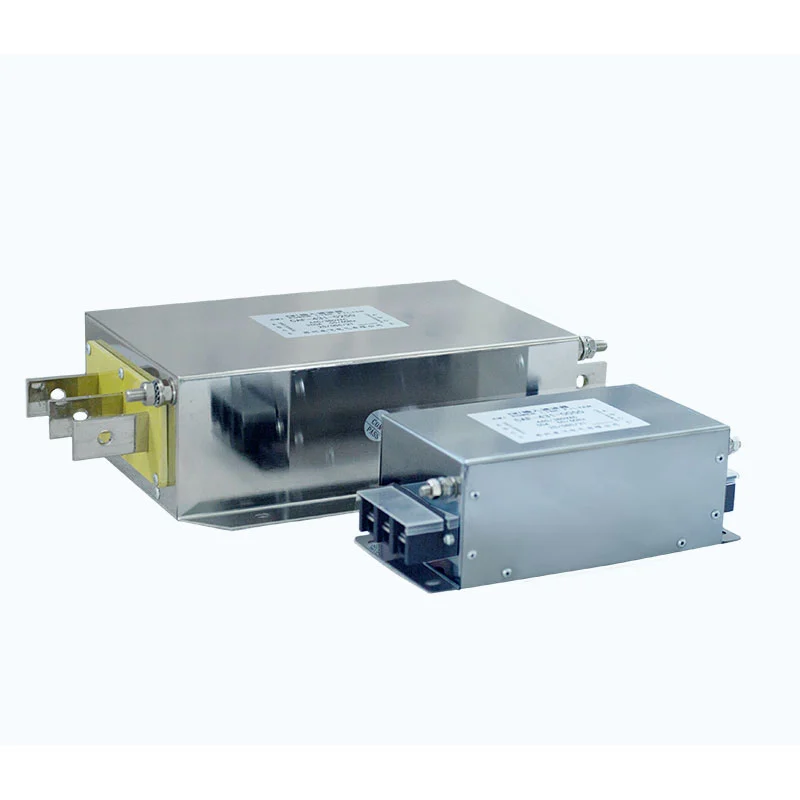

Elektromagnetiliste häirete filter sisaldab mitmeastmelist madalpääsfiltrivõrku, mis koosneb ühisrežiimi drosselist, X kondensaatoritest, Y kondensaatoritest ja takistitest.
Ühisrežiimi drossel kasutab kahte juhti, mis on keritud samale magnetsüdamikule ja millel on suur takistus ühisrežiimi häiretele. X kondensaatorid on ühendatud liinijuhtmete vahel, et summutada diferentsiaalrežiimi häireid, samas kui Y kondensaatorid on ühendatud toiteliinide ja maanduse vahel, et tagada kõrgsagedusliku ühisrežiimi müra tee maapinnale.
Need komponendid töötavad koos, et tagada lairiba EMI summutamine. Mitmeastmeline filtreerimisstruktuur on optimeeritud vastavalt muudetava sagedusega ajamite rakendustes tavaliselt esinevatele häirete sagedusomadustele.
| Parameeter | Spetsifikatsioon |
|---|---|
| Nimipinge | 220VAC / 380VAC / 690VAC / 1140VAC |
| Töösagedus | 50Hz / 60Hz / kuni 500Hz |
| Nimetatud vool | 5A--1600A |
| Dielektriline tugevus | Line-to-Line: 1500VDC, 60s; Liin-maa: 2500VDC, 60s |
| Isolatsioonitakistus | >100MΩ 1000VDC juures |
| Ülekoormusvõime | 1,4 × nimivool 1 minutiks, vähemalt 15-minutilise intervalliga |
| Maksimaalne kaabli pikkus | 400m varjestatud kaabli jaoks; 300m varjestamata kaabli jaoks |
| Kaitse reiting | IP00 / IP20 |
| Isolatsiooniklass | T40 / F (155 °C) |
| Leegiaeglustaja reiting | UL94 V-2 |
| Tootestandard | GB/T 15287/8 |
- Ühisrežiimi ja diferentsiaalrežiimi summutamine: filtreerimisvõrk on loodud nii tavarežiimi kui ka diferentsiaalrežiimi elektromagnetiliste häirete summutamiseks.
- Kahesuunaline EMI summutus: filter võib nõrgendada toiteallika ja ühendatud seadmete vahelisi häireid, aidates vähendada soovimatut müra levikut mõlemas suunas.
- VFD rakenduste ühilduvus: Mõeldud muutuva sagedusega ajamisüsteemide jaoks, kus lülitamisega seotud elektromagnetilised häired ja juhtiv müra nõuavad täiendavat summutamist.
- Mitmeastmeline filtreerimine: tavarežiimi drossel, X kondensaatorid, Y kondensaatorid ja takistuslikud elemendid tagab mitmeastmelise filtreerimise.
- Lai elektriline vahemik: nimipinge valikud 220VAC kuni 1140VAC ja nimivooluvalikud 5A kuni 1600A toetavad laia valikut tööstuslikke toiterakendusi.
- Madala lekkevoolu konstruktsioon: filtreerimisstruktuur on loodud lekkevoolu ja süsteemi maanduse nõudeid arvesse võttes.
- Pika kaabli rakendused: VFD-süsteemide jaoks, mis kasutavad pikki mootorikaableid, on saadaval sobivad konfiguratsioonid, mis sõltuvad tegelikest ajami-, kaabli-, mootori- ja paigaldustingimustest.
- Kohandatud valik: Dufew Electric saab toote valikul hinnata nimipinget, voolu, sagedust, kaabli pikkust, paigaldustingimusi ja muid rakenduse parameetreid.
Elektromagnetiliste häirete filter sobib tööstuslikeks rakendusteks, kus elektromagnetiline ühilduvus ja toite kvaliteet on olulised, sealhulgas:
1. Tööstusseadmed, millel on ranged elektromagnetilise ühilduvuse nõuded.
2. Süsteemid, mis kasutavad mitut VFD-d, kus on vaja juhtida ajamite vahelisi elektromagnetilisi häireid.
3. VFD sisendrakendused, kus juhitavad või kiirgavad häired võivad mõjutada toitevõrku või läheduses asuvaid seadmeid.
4. VFD-süsteemid, mida mõjutavad elektrilised häired, harmoonilised häired või liigne elektromagnetiline müra.
5. Tööstusseadmed, mis vajavad täiendavat kaitset häiretega seotud ebatavalise töö eest.
6. Tööstusliku tootmise ja automaatikaseadmed.
7. Taastuvenergia ja energiasalvestussüsteemid, mis kasutavad jõuelektroonilisi seadmeid.
8. Mootori ajamisüsteemid, millel on pikk kaablikäik või nõudlik elektromagnetiline keskkond.
Elektromagnetiliste häirete filtri valimine nõuab enamat kui pinge ja voolu sobitamist. Filtrit tuleks hinnata kogu elektrisüsteemi, seadmete konfiguratsiooni ja paigalduskeskkonna järgi, et tagada valitud spetsifikatsiooni sobivus kavandatud rakenduse jaoks.
Dufew Electric saab toetada tehnilist hindamist nimipinge ja -voolu, töösageduse, VFD võimsuse, tavarežiimi ja diferentsiaalrežiimi häirete, mootorikaabli pikkuse, varjestatud või varjestamata kaabli konfiguratsiooni, maandustingimuste, paigaldusruumi, soojusnõuete, elektromagnetilise keskkonna ja kliendi jooniste või tehniliste kirjelduste põhjal.
Kohandatud projektide jaoks saavad kliendid esitada elektrilisi spetsifikatsioone, tehnilisi jooniseid, füüsilisi näidiseid, teavet seadme kohta või insenerihindamise rakendustingimusi. Nende nõuete alusel saab Dufew Electric tarnida standardtooteid või töötada välja rakendusespetsiifilised filtrikonfiguratsioonid.
Valige filtri nimipinge ja nimivool vastavalt VFD nimivõimsusele ja elektromagnetilisele keskkonnale. Üldise valikujuhisena võib filtri nimivoolu valida seadme nimivoolust ligikaudu 1,2–1,5 korda suuremaks, kui see on tegelik kasutus ja tootja soovitused. Filtri nimipinge peab vastama VFD tööpingele.
Kontrollige korpust kahjustuste suhtes, veenduge, et klemmid on terved, ja veenduge, et toote märgised ja spetsifikatsioonid on selgelt nähtavad.
Paigaldage filter seadme toite sisendpunkti või häireallika (nt VFD) sisendküljele ja hoidke seda kaitstud seadmele võimalikult lähedal.
Kui see on paigaldatud metallist juhtkapile, tagage piisav metall-metalli kontakt filtri korpuse ja korpuse vahel, et toetada soojuse hajumist ja elektromagnetilist varjestust.
Kasutage selleks ettenähtud kinnitusavasid, et kinnitada filter juhtkapi sees või paigaldusplaadil. Veenduge, et filter on kindlalt paigaldatud ning et impedantsi sobitamise ja maanduse nõudeid on korralikult arvesse võetud.
Ühendage filter järjestikku toiteallika ja VFD-sisendi vahel vastavalt ühendusskeemile. Ärge vahetage sisend- ja väljundklemme.
Maandusklemm peab olema usaldusväärselt ühendatud kaitsemaandusega. Hoidke maandusühendus võimalikult lühike; soovitatav on maandusjuhtme pikkus mitte üle 30 cm.
Ärge ühendage filtri sisendjuhtmeid kokku koormapoolsete või väljundjuhtmetega. See võib suurendada elektromagnetilist sidet sisendi ja väljundi vahel ning oluliselt vähendada filtri võimet EMI-d maha suruda.
Sisend- ja väljundjuhtmed tuleks soovimatute ühenduste minimeerimiseks eraldi juhtida.
Pärast kõigi ühenduste õigsuse kinnitamist lülitage süsteem sisse ja jälgige VFD tööseisundit. Kontrollige, kas elektromagnetiliste häirete ja ebatavaliste töötingimuste eeldatav vähenemine on saavutatud.
| Võrdlustegur | Dufew integreeritud komposiit-EMI filter | Tavaline lihtne filter |
|---|---|---|
| Filtreerimise struktuur | Mitmeastmeline filtreerimine tavarežiimi drossel, X kondensaatorite, Y kondensaatorite ja takistuslike elementide kombinatsiooniga | Toetub tavaliselt lihtsamale üheastmelisele induktiivstruktuurile |
| EMI summutamine | Mõeldud nii tavarežiimi kui ka diferentsiaalrežiimi häirete käsitlemiseks | Sõltuvalt filtri struktuurist võib kõrgsageduslike häirete summutamine olla piiratud |
| Soojusjuhtimine | Integreeritud konstruktsiooniprojekt võib toetada paremini organiseeritud komponentide paigutust ja soojusjuhtimist | Komponendi kontsentratsioon võib pideva suure koormuse tingimustes suurendada lokaalset soojuse akumuleerumist |
| Paigaldamine | Integreeritud filtri konfiguratsioon võib lihtsustada paigaldamist ja elektriühendust | Eraldi filtrikomponendid võivad vajada täiendavat paigaldust ja juhtmestikku |
| Materjali juhtimine | Üks integreeritud üksus võib lihtsustada materjalide kodeerimist ja varude haldamist | Mitme komponendi kasutamine võib suurendada materjalide arvu |
| Kasutusala | Sobib VFD-süsteemidele ja tööstuskeskkondadele, kus on nõudlikud EMI nõuded | Sõltuvalt elektrikeskkonnast sobib rohkem suhteliselt lihtsate rakenduste jaoks |
Dufew Electric on Hiinas asuv jõuelektroonika komponentide tootja ja tarnija, kelle tootmisvõimsus hõlmab tööstuslikke takisteid, pidurisüsteeme, reaktoreid, EMI-filtreid, jõufiltreid, trafosid ja kohandatud elektrikomponente. Elektromagnetiliste häirete filtrite tootmine ja kontroll toimub vastavalt toote spetsifikatsioonidele, kehtivatele tehnilistele nõuetele ja kliendi nõuetele.
Tootmisprotsess hõlmab materjalide valikut, komponentide kokkupanekut, elektrilist testimist, jõudluse kontrollimist, lõppkontrolli, pakkimist ja saatmist. Peamised kvaliteedikontrollid võivad hõlmata järgmist:
- Nimipinge ja voolu kontroll
- Isolatsioonitakistuse testimine
- Dielektrilise tugevuse testimine
- Elektrilise jõudluse testimine
- Visuaalne ja mõõtmete kontroll
- Klemmide ja ühenduste kontroll
- Toote lõppkontroll
Toote spetsifikatsioone ja kontrollinõudeid kontrollitakse kogu tootmise vältel, et säilitada ühtlane elektriline jõudlus ja toote kvaliteet. Vastavalt projekti nõuetele saab esitada ka tootespetsiifilised katseprotokollid ja tehnilise dokumentatsiooni.
Dufew Electric säilitab asjakohaseid kvaliteedisertifikaate, tootedokumentatsiooni ja testimisandmeid, et toetada klientide hindamis- ja hankenõudeid.
Kohaldatavad sertifikaadid ja tehnilised dokumendid saab esitada ülevaatamiseks vastavalt konkreetsele tootele, projektile ja kliendi nõudmistele.
Hiina jõuelektroonika komponentide tarnijana toetab Dufew Electric rahvusvahelisi B2B tellimusi alates tootevalikust ja proovide hindamisest kuni tootmise, kontrollimise, pakendamise ja saatmiseni.
Tüüpilisi tarnekorraldusi saab kooskõlastada vastavalt tellimuse mahule, toote mõõtmetele, sihtkohale, tarneajale ja kliendi nõudmistele.
Saadaolevad logistikavõimalused võivad hõlmata järgmist:
- Merevedu: sobib regulaarsete ja suuremahuliste rahvusvaheliste tellimuste jaoks.
- Õhutransport: sobib kiireloomuliste saadetiste, proovide ja väiksemate tellimuste jaoks.
- Kiire kohaletoimetamine: sobib tehniliste näidiste ja väikepakkide jaoks, kus on vaja kiiremat kohaletoimetamist.
- Kliendi määratud ekspediitor: Dufew Electric võib vajadusel kooskõlastada saadetise kliendi määratud logistikateenuse pakkujaga.
Ekspordipakendeid saab korraldada vastavalt toote struktuurile ja transpordinõuetele, et kaitsta elektrikomponente käitlemise ja rahvusvahelise transiidi ajal.
Dufew Electric keskendub jõuelektroonika komponentidele, sealhulgas takistidele, pidurisüsteemidele, reaktoritele, elektromagnetiliste häirete filtritele, toitefiltritele ja trafodele.
Tootevalikut saab hinnata vastavalt elektrilistele parameetritele, VFD omadustele, kaabli pikkusele, elektromagnetilisele keskkonnale, paigaldustingimustele ja muudele süsteeminõuetele.
Dufew toetab kohandatud elektrilisi spetsifikatsioone, konfiguratsioone, jooniseid, näidiseid ja rakendusespetsiifilisi nõudeid, mis sõltuvad tehnilisest hinnangust.
Tootmine hõlmab materjalide kontrolli, kontrollitud kokkupanekut, elektrilist testimist, lõppkontrolli ja tootedokumentatsiooni vastavalt kehtivatele nõuetele.
Dufew Electric toetab seadmete tootjaid, süsteemiintegraatoreid, turustajaid, OEM-kliente ja tööstuskasutajaid toodete tarnimise ja rahvusvahelise logistika koordineerimisega.
Selle filtreerimisvõrk summutab soovimatut müra, mis levib toiteallika ja ühendatud seadmete vahel, aidates vähendada nii sissetulevaid kui ka väljuvaid elektromagnetilisi häireid.
Jah, kui on vaja täiendavat EMI summutamist. Reaktorid tegelevad peamiselt voolu harmooniliste ja toitehäiretega, samas kui EMI-filtrid sihivad elektromagnetilist müra. Seetõttu võivad nad üksteist täiendada.
Ei. Juhtmed on elektriliselt isoleeritud, kuid jagavad sama magnetsüdamikku. Tavalises diferentsiaalrežiimis töötamise korral tühistavad nende magnetvood üksteist suuresti.
Kondensaatoreid nr X kasutatakse diferentsiaalrežiimi müra tekitamiseks üle liinijuhtmete, samas kui Y kondensaatorid ühendatakse elektriliinide ja maanduse vahel tavarežiimi müra jaoks. Neil on erinevad ohutus- ja isolatsiooninõuded.
Dufew Electric toodab jõuelektroonika komponente mootoriajamite, tööstusautomaatika, taastuvenergia, energiasalvestuse ja võimsuse juhtimissüsteemide jaoks. Inseneritoe, kontrollitud tootmise, elektriliste testimise, kohandamise ja globaalsete B2B tarnevõimalustega pakume usaldusväärseid lahendusi, mis on kohandatud erinevatele tööstusnõuetele.
